24
2.1) Elektrische Anschlüsse
Die vorgesehenen Anschlüsse genauestens ausführen;
im Zweifelsfall keine unnützen Versuche machen, sondern
die technischen Blätter zu Rate ziehen, die im Internet
unter www.niceforyou.com zur Verfügung stehen.
Ein falscher Anschluss kann schwere Defekte an der
Steuerung verursachen. Mehrere Motoren miteinander nur
parallel schalten, falls ausdrücklich für den Motortyp vor-
gesehen; ggf. die speziellen Erweiterungskarten benutzen.
2.1.2) Beschreibung der Anschlüsse
Klemmen Funktion Beschreibung
1-2 Flash = Blinkleuchte 230V
3-4-5-6 Motor = Steuerausgang des Motors (schließen, gemeinsamer Leiter, öffnen, Erde)
7-8-9 Betriebsspannung = Spannungslinie vom Netz (Erde, Phase, Nullleiter)
10-11 24Vdc = Ausgang 24 Vdc (Nebeneinrichtungen) max. 50mA
12 Stopp = Eingang für Sicherheitsvorrichtungen (Stopp/Schaltleiste)
13 Photo = Eingang für Photozellen
14 Schrittbetrieb = Eingang für zyklischen Betrieb (öffnen-Stopp-schließen-Stopp) und TTBUS-Verbindung
15-16 Antenne = Eingang für Funkempfängerantenne

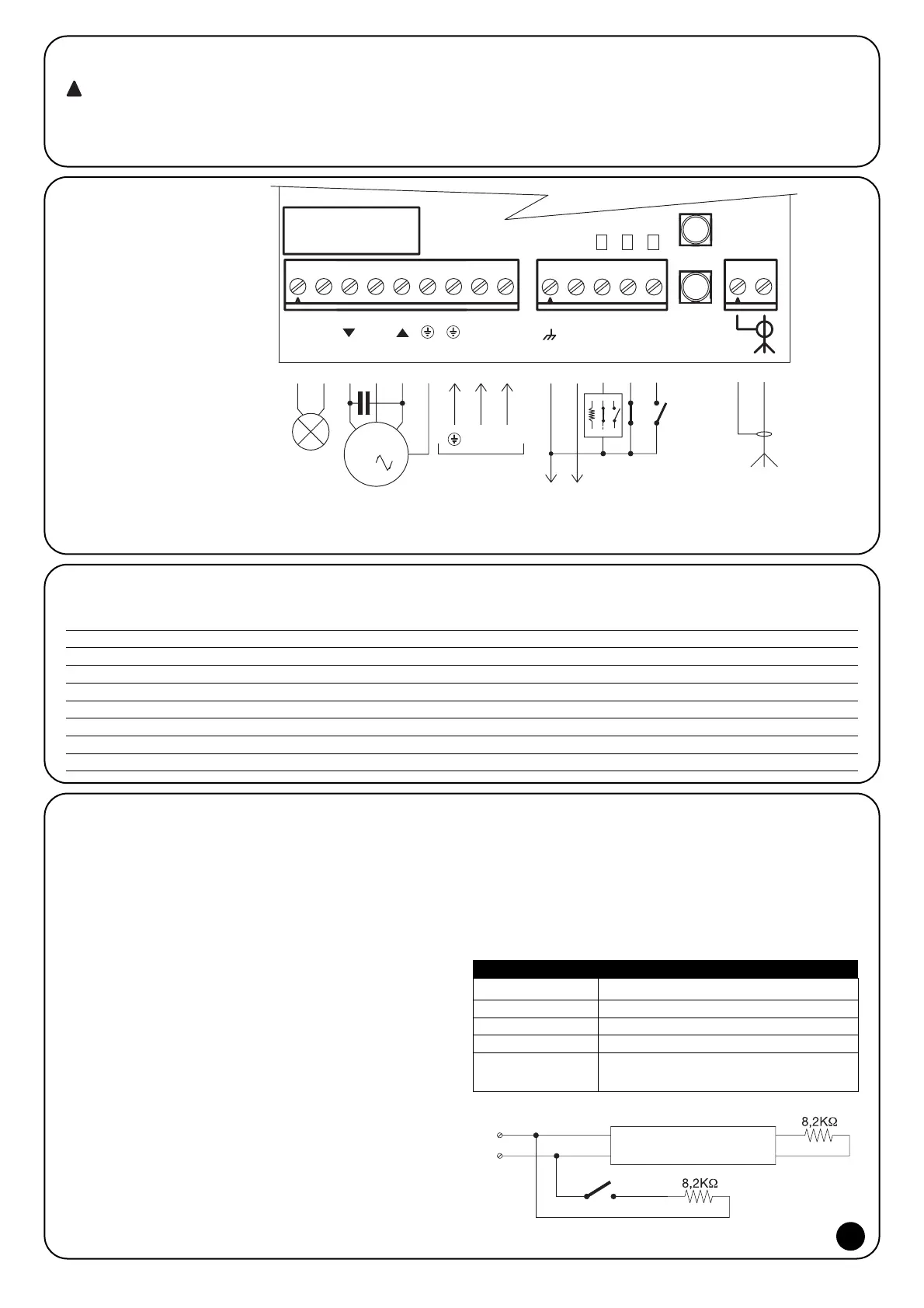

2.1.1) Schaltplan
2.1.3) Anmerkungen zu den Anschlüssen
Die Steuerung verfügt über 2 Niederspannungsklemmen (10-11,
24Vdc) für die Nebeneinrichtungen wie z.B. Photozellen. 3 weitere
Klemmen (12-13-14) dienen für die Steuereingänge und/oder Sicher-
heitsvorrichtungen; für diese letzteren ist der gemeinsame Leiter die 0
Volt Klemme (10). Die Funktionen bestimmter Eingänge hängen von
der durchgeführten Programmierung ab.
Eingang STOPP
Dieser Eingang dient zum Anschluss von Sicherheitsvorrichtungen
wie z.B. Schaltleisten. Der Eingang kann sowohl mit gewöhnlich
geschlossenen NC-Kontakten als auch mit gewöhnlich geöffneten
NO-Kontakten oder mit konstantem Widerstand (8,2KΩ) benutzt
werden - siehe das Kapitel “Programmierbare Funktionen” zur Ein-
stellung der Dip-Switches 3-4 je nach benutzter Eingangstypik.
Achtung: nur der Eingang mit konstantem Widerstand (Dip-Switch
Nr. 3=ON) gewährleistet die laut Vorschriften notwendige Fehlertole-
ranzklasse. Gewöhnlich verursacht die Auslösung der an Eingang
Stopp angeschlossenen Vorrichtung das Anhalten der Bewegung
mit einer kurzen Umkehrung; um diese Umkehrung bei Auslösung
der Sicherheitsvorrichtung zu deaktivieren (zum Beispiel, wenn die
Schaltleiste den Fußboden berührt), kann ein Kontakt “S” mit serien-
geschaltetem 8.2KΩ Widerstand benutzt werden, der zur Schaltlei-
ste parallel geschaltet werden muss (siehe Abbildung 2).
Der Kontakt “S” muss so angebracht sein, dass er sich in den letz-
ten 30-40 mm der Schließbewegung schließt, bevor die Schaltleiste
auslöst. Wenn der Kontakt “S” geschlossen ist und die Schaltleiste
durch den Fußboden ausgelöst wird, blockiert sich die Automatisie-
rung ohne Umkehrung und hält das Tor ganz geschlossen.
Danach ist nur eine Öffnungsbewegung zulässig.
Der Status des Eingangs Stopp wird durch die LED “Stopp” gemel-
det, wie in der folgenden Tabelle angegeben.
2
LED “STOPP” Status des Eingangs STOPP
ON Aktiv (Freigabe der Bewegung)
OFF Nicht aktiv (Bewegung blockiert)
50%ON+50%OFF Deaktivierung der Umkehrung
20%ON+80%OFF Nicht aktiv mit Deaktivierung der Umkehrung
Umkehrung (nur die Öffnung ist zulässig)
