Italiano – 4
IT
08. Fissare MORX all’interno di una centrale o di un quadro di comando adeguata-
mente protetto. Attenzione! – Il suo grado di protezione non consente l’installa-
zione in ambiente esterno.
09. ATTENZIONE! – Tutti i collegamenti devono esse re eseguiti in assenza
di alimentazione elettrica, quindi passare i cavi elettrici nei tubi di protezione

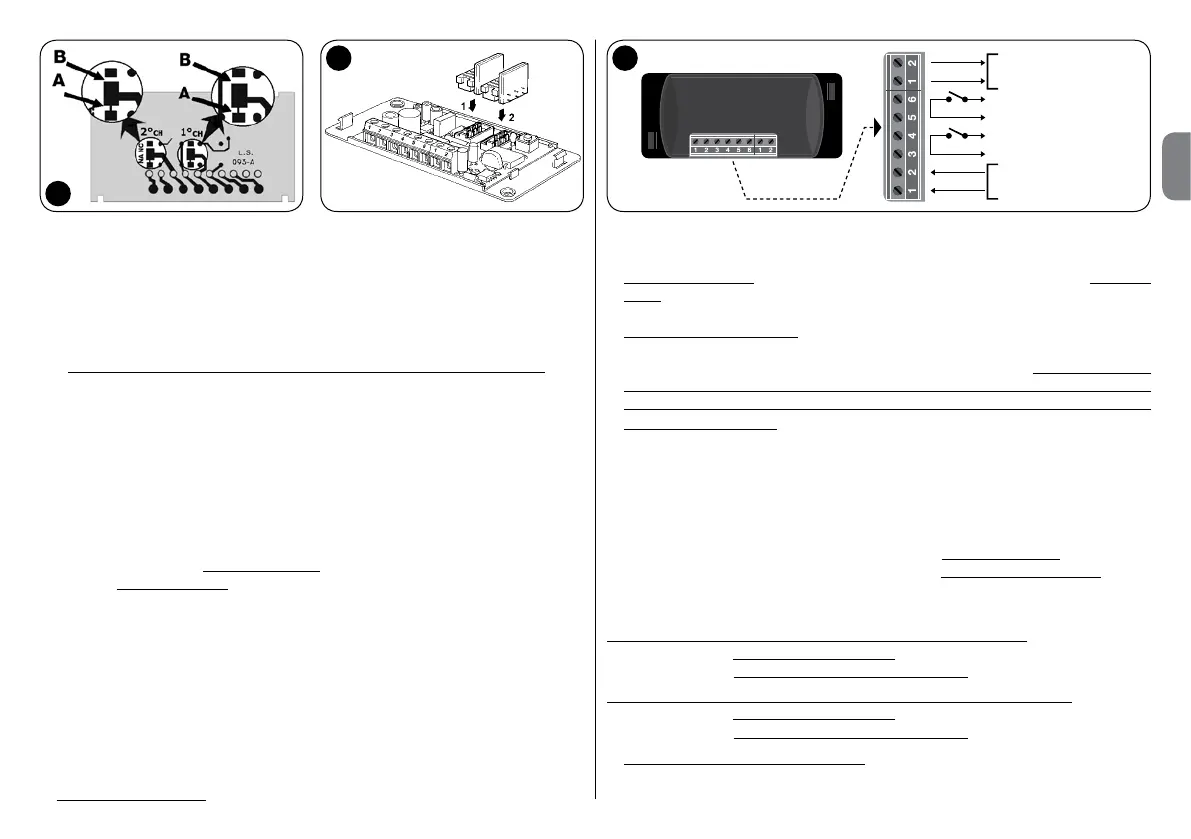

e collegare i dispositivi tra loro, come indicato nelle loro istruzioni e nella fig. 3 di
questo manuale: non è necessario rispettare alcuna polarità.
10. Solo per le tastiere EDS / EDSI – Indirizzamento o meno di più tastiere. Se a
uno stesso decoder sono collegate 2, 3 o 4 tastiere, consultare la Tabella 2 per
sapere come indirizzare ogni tastiera collegata; infine, se necessario, modificare
la posizione del jumper come indicato nella Tabella. Attenzione! – notare come
questa scelta influenzerà a cascata le scelte successive (numero di tastiere colle-
gate –> indirizzamento delle tastiere –> modalità di programmazione –> numero
di combinazioni programmabili).
11. Dare alimentazione elettrica alla centrale di comando ed effettuare la procedura di
collaudo descritta nel paragrafo 4.4 per verificare i collegamenti effettuati e il buon
funzionamento del sistema.
12. Eseguire la Programmazione del sistema facendo riferimento al capitolo 6, se il
sistema installato è il decoder + tastiere, oppure al capitolo 7, se il sistema instal-
lato è il decoder + lettore.
13. Quindi terminare l’installazione fissando in modo definitivo tutti i moduli elettro-
nici nei loro supporti (già fissati sulla parete), come indicato nei rispettivi manuali
istruzione.
4.4 - Collaudo
a. Alimentare il decoder MORX e accertarsi che il suo Led emetta 5 lampeggi (= me-
moria vuota).
b. Premere il tasto sul decoder: il Led sul decoder inizia a lampeggiare (per 30 secon-
di) e le tastiere collegate o il lettore collegato emettono dei brevi toni acustici. Dopo
qualche secondo premere una seconda volta il tasto sul decoder.
c. Verifica delle tastiere: eseguire la verifica premendo uno per volta tutti i tasti: ad
ogni pressione si deve udire un breve tono acustico; solo i tasti comando (▲ e ▼)
produrranno 2 toni acustici ravvicinati (= “combinazione errata”).
d. Verifica del lettore: eseguire la verifica avvicinando una card al lettore, per pochi
istanti (se la si tiene per più di 2 secondi, si rischia di programmarla): si devono udi-
re 2 toni acustici ravvicinati (= “card non memorizzata”).
e. Verifica delle due Uscite: questa verifica deve essere fatta al termine di tutte le
programmazioni, in quanto è necessario avere a disposizione una combinazione
già memorizzata oppure una card già memorizzata nel decoder. Attenzione! – Per
usare correttamente la tastiera e le combinazioni memorizzate, leggere prima il pa-
ragrafo 6.1 oppure, per usare correttamente il lettore e le card memorizzate, legge-
re prima il paragrafo 7.1.
5 - AVVERTENZE IMPORTANTI PER LA PROGRAM-
MAZIONE DEI DUE SISTEMI DI CONTROLLO
ACCESSI
l Il Capitolo 6 è dedicato al sistema composto da decoder + tastiere;
il Capitolo 7 è dedicato al sistema composto da decoder + lettore di card.
Ognuno di questi capitoli è suddiviso in due sezioni distinte, alternative tra loro,
come evidenziato nel seguente schema:
CAPITOLO 6 – sistema con 1 decoder + 1/2/3/4 tastiere
Sezione - 6.A – Programmazione “EASY”
Sezione - 6.B – Programmazione “PROFESSIONAL”
CAPITOLO 7 – sistema con 1 decoder + 1 lettore transponder
Sezione - 7.A – Programmazione “EASY”
Sezione - 7.B – Programmazione “PROFESSIONAL”
l Cos’è la programmazione “EASY”: è una programmazione semplice che com-
prende solo le procedure basilari per la memorizzazione e la cancellazione delle
combinazioni o delle card.
1
KEY SELECTOR OR
TRANSPONDER READER
2° RELAY
1° RELAY
12 + 24 Vac / dc -- ~
POWER SUPPLY +~
2
3
