grammation et d'essai du système.

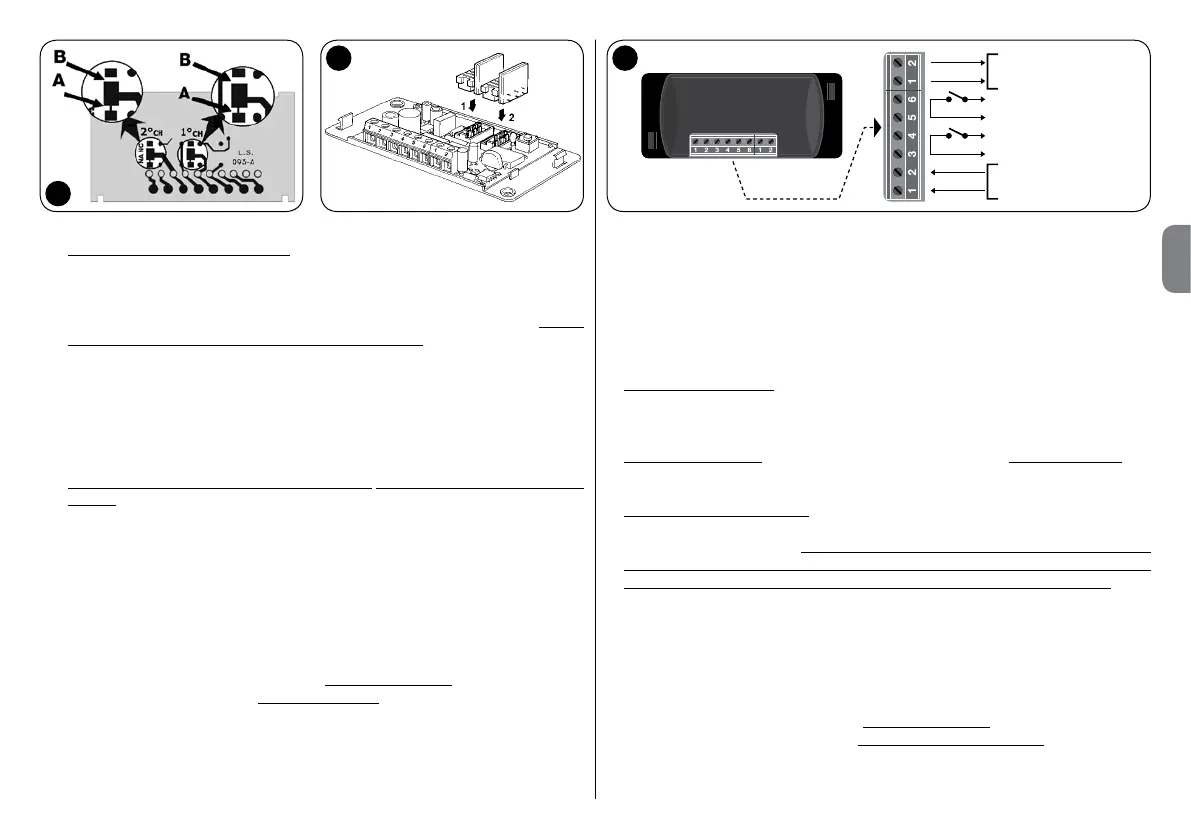

06. Le décodeur MORX présente deux Sorties commandées par des contacts de re-
lais normalement ouverts (NO). Pour que le contact soit normalement fermé (NF),
effectuer les opérations de la fig. 1 (couper le point « A » et souder le point «B »).
07. Pour doubler la capacité de la mémoire de MORX, se référer à la fig. 2. Atten-
tion! – Ne pas inverser la position des deux cartes BM.
08. Fixer MORX à l'intérieur d'une unité ou d'un tableau de commande dûment pro-
tégés. Attention! – Son degré de protection n'en permet pas l'installation à l'ex-
térieur.
09. ATTENTION! – Mettre hors tension avant d'effectuer les branchements.
Passer les câbles électriques dans les tuyaux de protection et connecter les dis-
positifs entre eux selon les instructions et la fig. 3 de ce manuel : le respect de la
polarité n'est pas nécessaire.
10. Uniquement pour les claviers EDS / EDSI – Éventuel adressage de plusieurs
claviers. En cas de connexion de 2, 3 ou 4 claviers à un même décodeur, consul-
ter le Tableau 2 pour savoir comment adresser chaque clavier connecté ; si né-
cessaire, modifier ensuite la position du cavalier comme indiqué dans le Tableau.
Attention! – Noter la façon dont ce choix influencera en cascade les choix sui-
vants (nombre de claviers connectés –> adressage des claviers –> modalité de
programmation –> nombre de combinaisons programmables).
11. Mettre l'unité de commande sous tension et effectuer la procédure d'essai dé-
crite au paragraphe 4.4 pour contrôler les connexions et le bon fonctionnement
du système.
12. Exécuter la Programmation du système selon les instructions fournies au cha-
pitre 6 (en cas d'installation du système décodeur + claviers ou au chapitre 7 (en
cas d'installation du système décodeur + lecteur.
13. Terminer l'installation en fixant définitivement tous les modules électroniques
dans leurs supports (déjà fixés au mur) comme indiqué dans les manuels d'ins-
tructions correspondants.
4.4 - Essai
a. Alimenter le décodeur MORX et s'assurer que sa led émet bien 5 clignotements (=
mémoire vide).
b. Appuyer sur la touche du décodeur : la led sur le décodeur commence à clignoter
(pendant 30 secondes) et les claviers connectés ou le lecteur connecté émettent
des bips courts. Au bout de quelques secondes, appuyer à nouveau sur la touche
du décodeur.
c. Contrôle des claviers : effectuer le contrôle en appuyant sur les touches une par
une : chaque enfoncement doit provoquer l'émission d'un bip court ; seules les
touches de commande (▲ et ▼) produiront 2 bips rapprochés (= « combinaison
incorrecte »).
d. Contrôle du lecteur : effectuer le contrôle en approchant quelques instants une
carte du lecteur (si ce délai dépasse les 2 secondes, la carte risque d'être program-
mée) : il faut entendre 2 bips rapprochés (= « carte non mémorisée »).
e. Contrôle des deux Sorties : effectuer ce contrôle à la fin de toutes les program-
mations étant donné qu'il faut que la mémoire du décodeur contienne déjà une
combinaison ou une carte. Attention! – Pour un usage correct du clavier et des
combinaisons mémorisées, lire tout d'abord le paragraphe 6.1 ; pour un usage cor-
rect du lecteur et des cartes mémorisées, lire tout d'abord le paragraphe 7.1.
5 - INSTRUCTIONS IMPORTANTES POUR LA
PROGRAMMATION DES DEUX SYSTÈMES
DE CONTRÔLE D'ACCÉS
l Le Chapitre 6 est dédié au système décodeur + claviers ;
le Chapitre 7 est dédié au système décodeur + lecteur de cartes.
Chacun de ces deux chapitres est divisé en deux sections différentes comme l'in-
dique le schéma suivant :
