3
Oview aktiviert sich ausschließlich, wenn es an einer gespeisten Vorrichtung
angeschlossen ist, da es von dieser gespeist wird.
Beim Einschalten des Oview erscheint auf dem Bildschirm eine Ikone, die die
angeschlossene Vorrichtung darstellt.
• Zeichenerklärung der Tasten des Oview
Das Oview besteht aus den folgenden Teilen (Abb. 6):
1 – LCD - Bildschirm;
2 / 4 – Tasten mit dem Pfeil ! und ": Sie dienen dazu, um sich zwischen
einem Feld und dem anderen innerhalb einer Bildschirmseite oder von
einer Bildschirmseite zur anderen zu versetzen;
3 / 5 – Tasten mit Pfeil # und $: Sie dienen dazu, die Werte eines gewähl-
ten Felds zu ändern oder um sich innerhalb einer Liste zu versetzen;
6 – Taste ! zur Bestätigung eines Werts;
7 – Taste " zur Auswahl des Punkts, der sich unten links im Bild-
schirm befindet (9);
8 – Taste " zur Auswahl des Punkts, der sich unten rechts im Bild-
schirm befindet (10).
• Anfangsbildschirmseite des Oview
Nachdem Oview aktiviert wurde, erscheint eine Bildschirmseite, die als
“Anfangsbildschirmseite” bezeichnet wird. Die diese Bildschirmseite zusam-
mensetzenden Elemente lauten (Abb. 7):
A –Name der gewählten Vorrichtung.
B –Ikone, die die angeschlossene Vorrichtungsart identifiziert; bei Anwesen-
heit eines Vorrichtungsnetzes wird auf dem Bildschirm die erste gefunde-
ne Vorrichtung angezeigt.
C –Nummer, die eine Gruppe anzeigt, zu der die gewählte Vorrichtung gehört.
D – Örtliche Uhrzeit und Datum.
E –“Menü”: Dieser Punkt ermöglicht den Zugang zu allen verfügbaren Funk-
tionen, um eine Vorrichtung zu programmieren
.
GENERELLE ANWENDUNG DES OVIEW
4

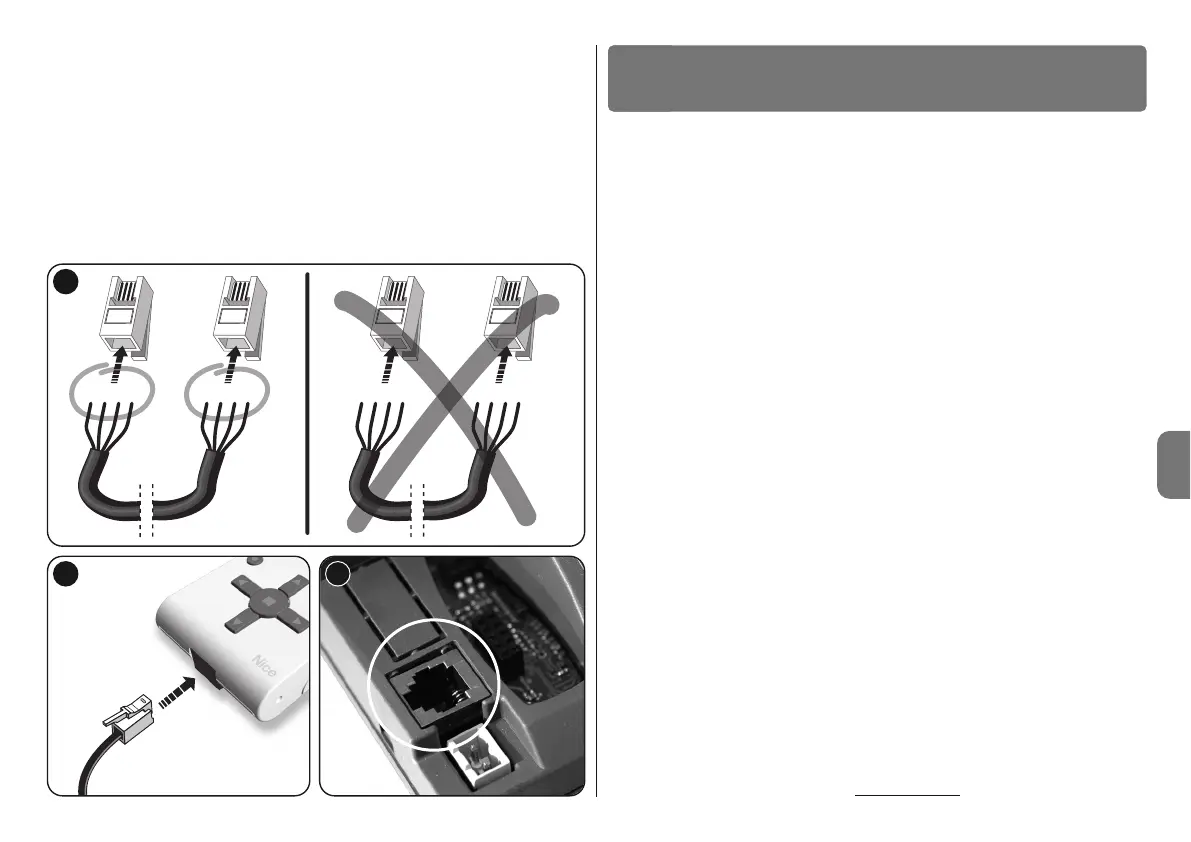

anschließen (Abb. 5 – Um an diesen Anschluss zu gelangen, bezieht man
sich auf die Gebrauchsanleitung der Vorrichtung).
Anmerkung – Für weitere Informationen bezüglich der in diesem Kapitel
behandelten Themen, bezieht man sich auf das Handbuch “Nice Opera Sys-
tem Book”.
