7.7) Диагностика и сигналы
Некоторые устройства посылают специальные сигналы, по
которым можно определить рабочий статус или неисправность
устройства.

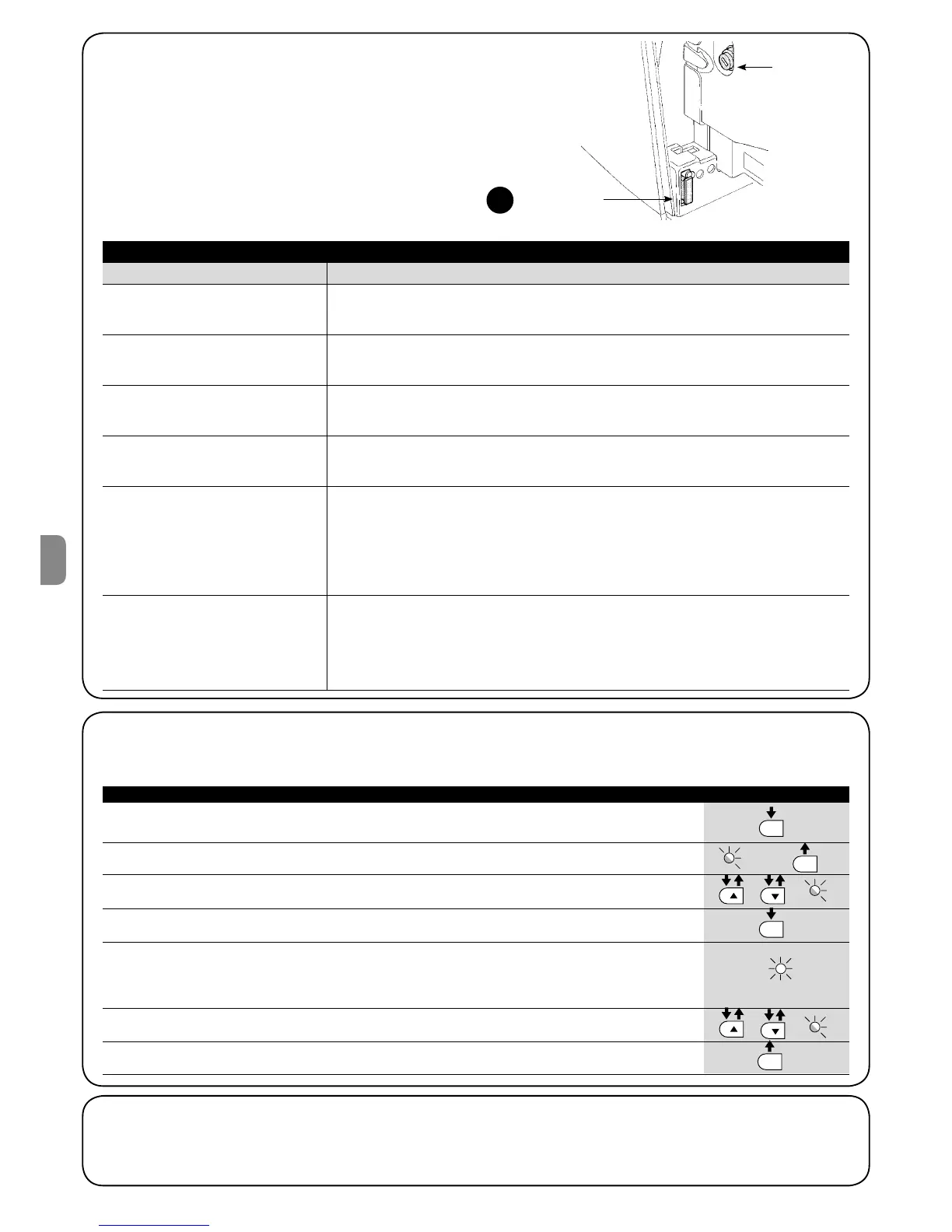

7.6) Поиск неисправностей
В таблице 17 содержатся полезные рекомендации, которые
помогут устранить неисправности, возникающие в процессе
установки или в случае сбоев в работе.
29
F2
F1
7.6.1) Архив неисправностей
ROBUS позволяет отображать неисправности, произошедшие в течение последних 8 операций, например, срабатывание фото-
элементов или кромки безопасности. Для отображения списка неисправностей см.таблицу 18.
1. Нажать и удерживать нажатой кнопку [Set] в течение примерно 3сек
3сек
2. Отпустить кнопку [Set], когда светодиодный индикатор L1 начинает мигать
L1
3. Нажать кнопки [s] или [t] для перемещения мигающего индикатора на L8, т.е.
«входной индикатор» для параметра «Поиск неисправностей» и L8
4. Нажать и удерживать нажатой кнопку [Set], кнопка [Set] должна быть нажатой во время
выполнения шагов 5 и 6
5.
Через 3 секунды должны загореться светодиодные индикаторы, соответствующие операции, при
выполнении которых произошел сбой. Светодиодный индикатор L1 обозначает результат самой
последней операции, индикатор L8 - результат восьмой операции. Если индикатор включен, это означает,
что при выполнении операции произошла ошибка; если индикатор выключен, операция завершилась без ошибок.
6. Нажать кнопки [s] и [t] для выбора требуемой операции: Соответствующий индикатор мигает
столько же раз, сколько и проблесковая лампа после определения ошибки (см.таблицу 19) и
7. Отпустить кнопку [Set
Таблица 18: архив неисправностей Пример
SET
SET
SET
SET
3cек
Таблица 17: поиск неисправностей
Признаки Рекомендуемые проверки
Радио передатчик не управляет
воротами и светодиодный индика-
тор на передатчике не загорается
Проверить батарейки передатчика и при необходимости заменить. Проверить, что
данный передатчик правильно сохранен в радио приемнике
Радио передатчик не управляет
воротами, но светодиодный инди-
катор на передатчике не загорается
Проверить, что на ROBUS подается питание сети. Кроме того, проверить исправность
предохранителей. При обнаружении перегоревших выяснить причину, устранить ее, а
затем заменить предохранители аналогичными по параметрам.
Не происходит управление ни одной
операцией и светодиодный индика-
тор «BLUEBUS» не мигает
Убедиться, что команда принимается. Если команда подается на вход «Пошагово»,
включается соответствующий индикатор «Пошагово»; если используется радио пере-
датчик светодиодный индикатор «BluBus» должен сделать две быстрые вспышки.
Не происходит управление ни одной
операцией и проблесковая лампа
выключена
Подсчитать количество вспышек и сравнить со значением из таблицы 19
Не происходит управление ни одной
операцией и проблесковая лампа
делает несколько вспышек
Операция начинается, но сразу же
происходит реверс движения
Операция выполняется правильно,
но проблесковая лампа не работает
Выбранная мощность слишком малая для данного типа ворот. Убедиться в отсутствии
препятствий и увеличить мощность, при необходимости. Проверить, что во время
выполнения операции на клеммах проблесковой лампы есть напряжение (напряжение
должно быть в пределах 10-30 В постоянного тока); если напряжение присутствует,
проблема может заключаться в самой лампе, в этом случае лампу заменить на лампу
с аналогичными характеристиками; если напряжение не поступает, возможна пере-
грузка выхода проблесковой лампы. Проверить, что кабель не короткозамкнут.
Операция выполняется правильно,
но индикатор SCA не работает
Проверить тип запрограммированного выхода SCA (Таблица 7). Проверить, что во вре-
мя выполнения операции на клеммах SCA есть напряжение (напряжение должно быть
примерно 24 В постоянного тока); если напряжение присутствует, проблема может
заключаться в самом индикаторе, в этом случае индикатор заменить на индикатор с
аналогичными характеристиками; если напряжение не поступает, возможна перегруз-
ка выхода SCA. Проверить, что кабель не короткозамкнут.
