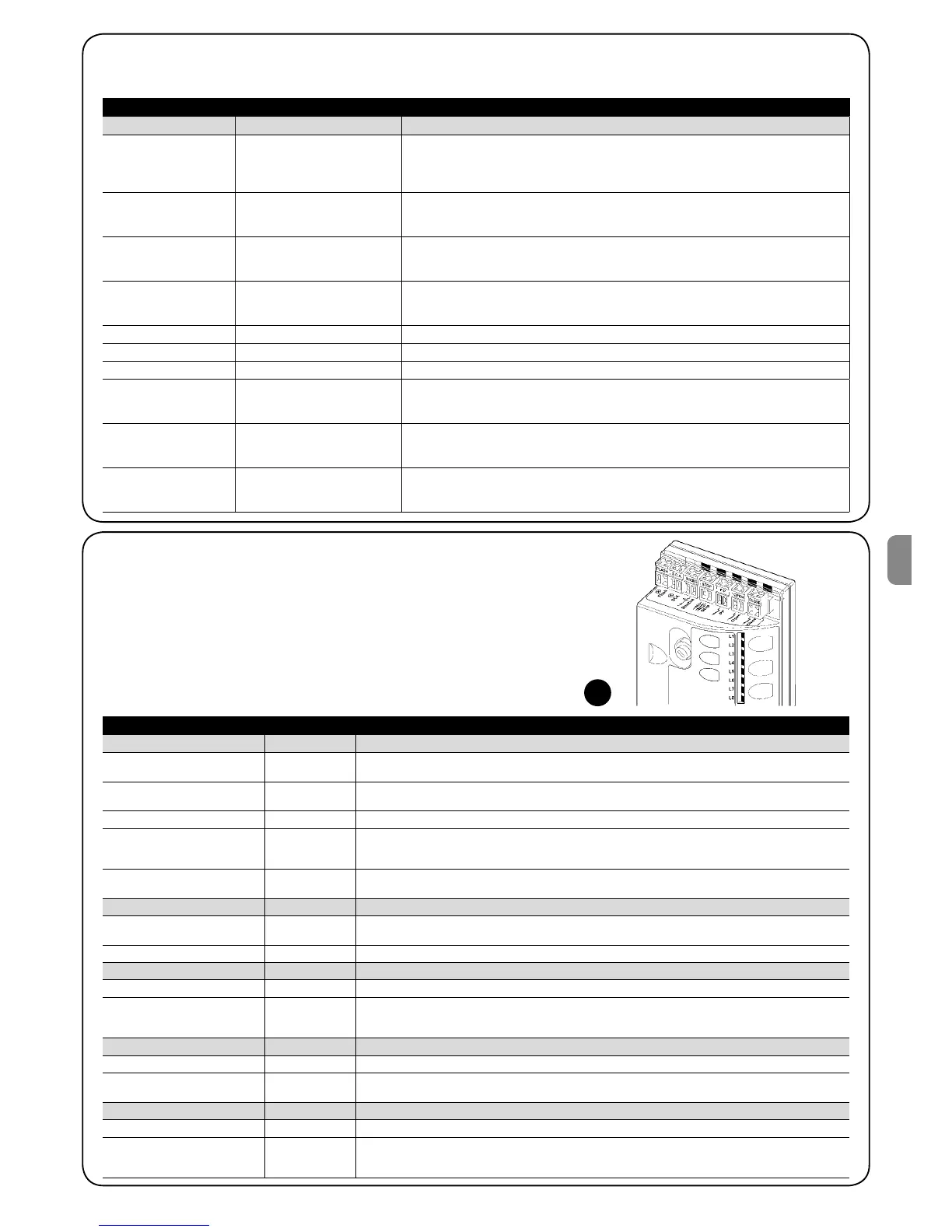

7.7.2) Сигналы блока управления
В блоке управления ROBUS имеется ряд светодиодных инди-
каторов, каждый из которых может подавать специальные
сигналы, как при нормальной работе, так и в случае ошибки.
29
7.7.1) Сигналы проблесковой лампы
Во время выполнения операции проблесковая лампа вспыхивает один раз в секунду; при возникновении ошибки вспышки про-
исходят чаще; лампа вспыхивает дважды с перерывом в секунду.
Таблица 19: сигналы проблесковой лампы
Частый вспышки Причина ДЕЙСТВИЕ
1 мигание
1-секундная пауза
1 мигание
Ошибка шины BLUEBUS В начале операции проверка устройств, подключенных к BLUEBUS, не
соответствует определенным в фазе распознавания. В случае обнару-
жения неисправностей, проверить и заменить; в случае модификации
произвести процедуру распознавания
2 вспышки
1-секундная пауза
2 вспышки
Срабатывание фотоэле-
мента
В начале операции один или более фотоэлементов не дают разреше- ние
на движение, проверить наличие препятствий.
Во время движения обнаруживается препятствие.
3 вспышки
1-секундная пауза
3 вспышки
Срабатывание ограничи-
теля «Мощность двига-
теля»
В процессе движения ворот обнаруживается высокое трение; определить
причину
4 вспышки
1-секундная пауза
4 вспышки
Срабатывание на входе
СТОП
В начале или во время перемещения произошло срабатывания входа
СТОП; установить причину.
5 вспышки Ошибка внутренних Подождать не менее 30 секунд и попробовать еще раз подать команду;
1-секундная пауза параметров электронного если проблема не исчезнет, значит имеет место серьезная поломка или
5 вспышки блока управления. необходимо заменить электронную плату.
6 вспышки
1-секундная пауза
6 вспышки
Превышение максималь-
ного количества опера-
ций в час.
Выждать несколько минут, пока ограничитель операций уменьшит зна-
чение максимального предела
7 вспышек
1-секундная пауза
7 вспышек
Сбой во внутренних элек-
трических цепях
Отсоедините на несколько секунд блок от сети питания, затем попро-
буйте подать команду. Если проблема не исчезнет, значит имеет место
серьезная поломка или необходимо заменить плату блока.
8 вспышек
1-секундная пауза
8 вспышек
Уже имеется команда, не
допускающая исполнения
других команд
Проверить, какая команда постоянно обнаруживается; например, это
может быть команда «открывания» от таймера на входе.
Таблица 20: индикаторы на клеммах блока управления
Индикатор BLUEBUS Причина ДЕЙСТВИЕ
Не горит Неполадка Проверить, имеется ли питание. Убедиться в том, что предохранители целы. Если это не
так, выявить причину, устранить ее и заменить предохранитель аналогичным
Горит Серьезная не
-
поладка
Имеется серьезная неполадка. Попробовать выключить блок, подождать немного, а затем
включить. Если неполадка не исчезла необходимо заменить электронную плату.
1 мигание в секунду Все ОК Нормальная работа
2 быстрых мигания Произошло
изменение ста
-
туса входов
Это нормально, когда происходит изменение состояния одного из входов; OPEN, STOP, сра-
батывание фотоэлементов или использование радио передатчика
Ряд отдельных вспышек с па
-
узой в одну секунду
Прочее Такое же сигнал, что и на проблесковой лампе, см.таблицу 19
Индикатор СТОП Причина ДЕЙСТВИЕ
Не горит Срабатывание
на входе СТОП
Проверить устройства, подключенные ко входу СТОП
Горит Все ОК На входе СТОП имеется сигнал
Индикатор «Пошагово» Причина ДЕЙСТВИЕ
Не горит Все ОК На входе «Пошагово» нет сигнала
Горит Срабатыва
-
ние на входе
«Пошагово»
Это нормально, если включено устройство, подсоединенное к входу «Пошагово»
Индикатор ОТКРЫТЬ Причина ДЕЙСТВИЕ
Не горит Все ОК Вход ОТКРЫТЬ не активен
Горит Срабатывание
на входе OPEN
Это нормально, если включено устройство, подсоединенное к входу ОТКРЫТЬ
Индикатор ЗАКРЫТЬ Причина ДЕЙСТВИЕ
Не горит Все ОК Вход ЗАКРЫТЬ не активен
Горит
Срабатыва-
ние на входе
CLOSE
Это нормально, если включено устройство, подсоединенное к входу ЗАКРЫТЬ
