Bij het uitvoeren van elektrische aansluitingen mag de
installatie absoluut niet onder spanning staan en moet een
eventuele bufferbatterij losgekoppeld worden
1. Om de beschermingsplaat te verwijderen en toegang tot de elek-
tronische besturingseenheid van ROBUS te verkrijgen dient u de
schroef aan de zijkant weg te halen en de plaat weg te halen door
die naar boven toe weg te trekken.
2. Verwijder het rubber membraan, dat de opening waar de kabels
doorheen gevoerd worden afsluit en leid alle aansluitingskabels
naar de verschillende inrichtingen waarbij u deze ongeveer 20÷30
cm langer laat dan noodzakelijk is. Zie tabel 5 voor het type kabels
en afbeelding 2 voor de aansluitingen.
3. Bind alle kabels die de reductiemotor binnenkomen met een
bandje samen en plaats dat bandje eventjes onder de boring
waar de kabels binnenkomen. Snijd in het rubber membraan
een opening waarvan de diameter iets kleiner is dan die van de
samengebundelde kabels en schuif het membraan over de kabels
tot het bandje; zet vervolgens het membraan weer terug in de
kabeldoorgang. Breng een tweede bandje net boven de mem-
braan aan om daar de kabels bij elkaar te houden.
4. Sluit de voedingskabel op het daarvoor bestemde klemmetje aan,
zoals dat op afbeelding 15 te zien is, en zet daarna de kabel met
een bandje bij de eerste kabelring vast.
5.

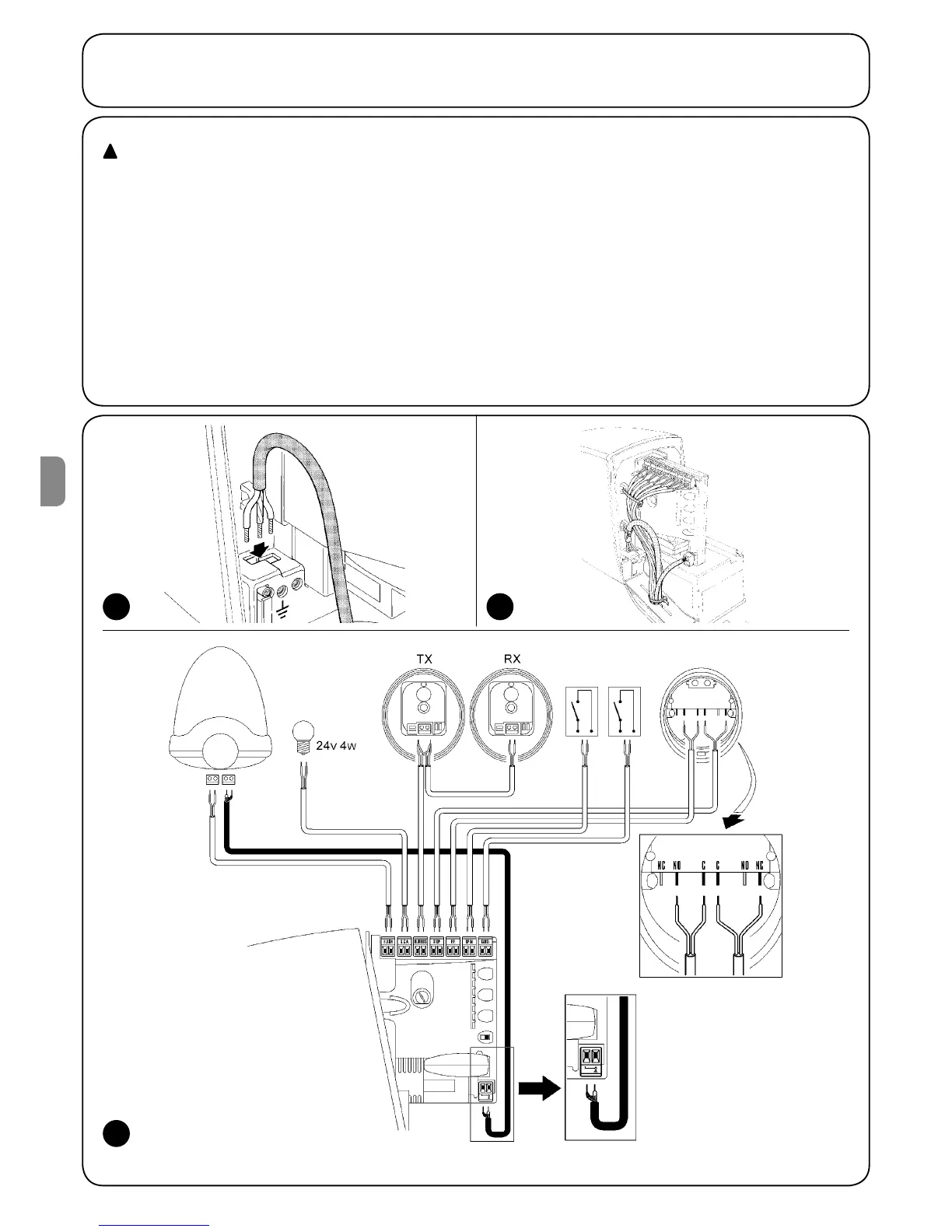

Voer de aansluiting van de andere kabels volgens het schema op afbeel-
ding 17 uit. Voor nog meer gemak zijn de klemmetjes uitneembaar.
6. Na afloop van de aansluitingen dient u de kabels die u bij de
tweede ring van de kabelhouder gebundeld hebt vast te zetten
met bandjes, terwijl het resterende deel van de antennekabel aan
de andere kabels met een ander bandje wordt vastgezet zoals u
op afbeelding 16 kunt zien.
3.4) Installatie van de verschillende inrichtingen
Installeer de andere inrichtingen overeenkomstig de daarop betrekking hebbende aanwijzingen. Controleer in paragraaf “3.6 Beschrijving van
de elektrische aansluitingen” en op afbeelding 2 de inrichtingen die op de ROBUS kunnen worden aangesloten.
15
17
16
Voor aansluiting van 2 motoren op tegenovergestelde vleugels gelieve u paragraaf “7.3.5 ROBUS in modus Slave” te raadplegen.
