В данной главе приводится информация обо всех возможностях программирования, персонализации, диагностики и поиска неис-
правностей для ROBUS.
7) Дополнительная информация

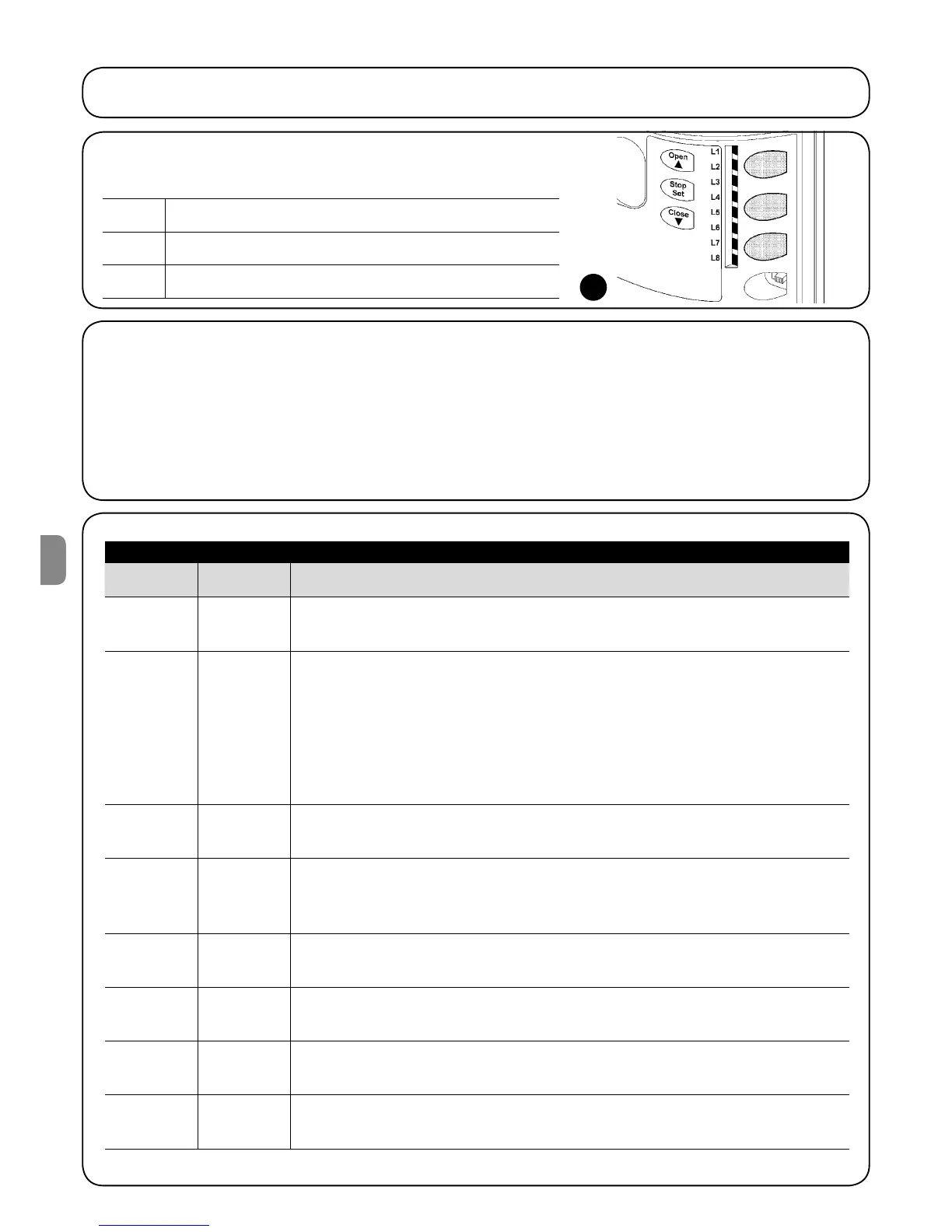

7.1) Кнопки программирования
На блоке управления ROBUS имеются 3 кнопки, которые используются для
управления блоком управления во время испытаний и программирования:
23
7.2) Программирование
В блоке управления ROBUS доступны некоторые функции
программирования. Настройка функций производится при
помощи 3 кнопок, имеющихся в блоке управления [s] [Set]
[t]; функции отображаются посредством 8 светодиодных
индикаторов: L1….L8.
Программируемые функции, доступные в ROBUS, реализова-
ны на 2 уровнях:
Первый уровень: функции могут быть установлены в режи-
мах ВКЛ.-ВЫКЛ. (активны или неактивны); в этом случае каж-
дый из светодиодных индикаторов L1….L8 сигнализирует о
включении функции. Если индикатор горит, функция активна,
если выключен, функция выключена; см.таблицу 5.
Второй уровень: параметры настраиваются по шкале зна-
чений (от 1 до 8); в этом случае каждый светодиодный
индикатор L1….L8 обозначает настраиваемое значение из 8
возможных; см.таблицу 7.
Таблица 5: список программируемых функций: первый уровень
Светодиодный
индикатор.
Функция Описание
L1
Автоматиче-
ское закрыва-
ние
Данная функция позволяет воротам автоматически закрываться после запрограммированного
интервала времени; заводская установка данного интервала составляет 30 секунд, но можно изме-
нена на 5, 15, 30, 45, 60, 80, 120 и 180 секунд. Если функция отключена, ворота будут закрываться
в «полуавтоматическом» режиме.
L2
Закрывание
после фото
Данная функция позволяет удерживать ворота открытыми только в течение заданного периода
времени, необходимое для проезда; операция «Фото» вызывает автоматическое закрывание через
5 секунд (независимо от заданного значения) Этот режим изменяется в зависимости от того вклю-
чена или выключена функция «Автоматическое закрывание».
Если функция «Автоматическое закрывание» не включена: Ворота всегда будут достигать
позиции полного открывания (даже если отключение функции «Фото» происходит раньше). По ис-
течении 5 секунд с последнего срабатывания фотодатчика ворота будут автоматически закрыты.
Если функция «Автоматическое закрывание» включена: открывание приостанавливается сра-
зу же после освобождения фотодатчика и через 5 секунд произойдет автоматическое закрывание.
Функция «Закрывание после фото» всегда отключается при прерывании выполнения операции по-
средством команды Стоп.
Если функция «Закрывание после фото» не включена, интервал времени соответствует запро-
граммированному; автоматическое закрывание не происходит, если функция выключена.
L3
Всегда за-
крыто
При включении функции «Всегда закрыто» ворота будут всегда закрываться, если при возобновле-
нии электроснабжения обнаруживается, что ворота были открыты. По соображениям безопасности
при закрывании ворот всегда будет предупреждать 5-секундное мигание фонаря. Если функция
выключена, при возобновлении электроснабжения ворота будут оставаться неподвижными.
L4
Дежурный
режим
Данная функция позволяет максимально снижать потребление, что особенно важно при работе от
резервного аккумулятора. Если данная функция активна, через 1 минуту с момента завершения
операции, блок управления выключает выход BLUEBUS (и, соответственно, устройства) и все
светодиодные индикаторы, за исключением светодиодного индикатора BLUEBUS, который мигает
медленнее. После поступления команды в блок управления возобновляет работу. Если данная
функция неактивна, снижение потребления не происходит.
L5
Пиковая на-
грузка
Если данная функция активизирована, отключается постепенное ускорение в начале каждой
операции; это позволяет получить максимальную пиковую нагрузку и полезно, когда статическое
трение высоко, например, если снег или лед блокируют створку. Если пиковая нагрузка неактивна,
операция начнется с постепенного ускорения.
L6
Предваритель-
ное мигание
При включении данной функции устанавливается пауза 3 секунды между началом мигания пробле-
сковой лампы и началом операции для предварительного предупреждения пользователя о возник-
новении опасной ситуации. Если функция предварительного мигания выключена, лампа загорается
одновременно с началом операции.
L7
«Закрыть»
становится
«Частичное
открывание»
При активации данной функции все команды «закрыть» (вход «ЗАКРЫТЬ» или дистанционная
команда «закрыть» ) активируют «Частичное открывание», т.е. операцию частичного открывания
(см.светодиодный индикатор L6 в таблице 7).
L8
Режим «Ведо-
мый»
При включении данной функции ROBUS становится ведомым устройством, позволяя синхронно
управлять двумя двигателями для створок, двигающихся в противоположном направлении, когда
один двигатель является ведущим, а второй ведомым. Для получения более подробной информа-
ции см.параграф «7.3.5 ROBUS в режиме «Ведомый».
Во время нормальной работы ROBUS светодиодные индикаторы L1….L8 включаются или выключаются в зависимости от статуса
соответствующей функции, например, L1 включен, если активна функция «Автоматическое закрывание».
Open Кнопка «OPEN» используется для открывания ворот и
s перемещения позиции программирования вверх
STOP Кнопка «STOP» позволяет остановить движение. При удержании
Set нажатой более 5 сек. происходит вход в режим программирования.
Close Кнопка «CLOSE» используется для закрывания ворот и
t перемещения позиции программирования вниз
7.2.1) Функции первого уровня (функции ВКЛ.-ВЫКЛ.)
