16 – Français
FR
7.3.2) Entrée STOP
STOP est l’entrée qui provoque l’arrêt immédiat de la manœuvre
suivi d’une brève inversion. On peut connecter à cette entrée des
dispositifsavecsortieàcontactnormalementouvert « NO », nor-
malementfermé«NF»oudesdispositifsavecsortieàrésistance
constante8,2kΩ,parexempledesbordssensibles.
Comme pour BLUEBUS, la logique reconnaît le type de dispositif
connecté à l’entrée STOP durant la phase de reconnaissance (voir
paragraphe«7.3.6Reconnaissanced’autresdispositifs»);ensuite
on a un STOP quand une variation quelconque se vérifie par rapport
à l’état reconnu.
En adoptant certaines solutions on peut connecter à l’entrée STOP
plus d’un dispositif, même de type différent :
Plusieurs dispositifs NO peuvent être connectés en parallèle entre
eux sans aucune limite de quantité.
Plusieurs dispositifs NF peuvent être connectés en parallèle entre
eux sans aucune limite de quantité.
• Deux dispositifs avec sortie à résistance constante 8,2 kΩ
peuvent être connectés en parallèle ; s’il y a plus de 2 dispositifs,
tousdoiventêtreconnectésen«cascade»avecuneseulerésis-
tanceterminalede8,2kΩ.
Il est possible de combiner NO et NF en mettant les deux contacts
en parallèle, en prenant la précaution de mettre en série au
contactNFunerésistancede8,2kΩ(celadonneaussilapossibi-
litédecombiner3dispositifs:NO,NFet8,2kΩ).
!
si l’entrée STOP est utilisée pour connecter des dispositifs
ayant des fonctions de sécurité, seuls les dispositifs avec
sortie à résistance constante 8,2 kΩ garantissent la catégorie
3 de sécurité aux pannes selon la norme EN 954-1.
Photocellule extérieure h = 50
avec intervention en fermeture
PHOTO II
Photocellule extérieure h = 100
avec intervention en fermeture
PHOTO 1
Photocellule extérieure h = 50
avec intervention en fermeture
PHOTO 1 II
Photocellule extérieure h = 100
avec intervention en fermeture
PHOTO 2
Photocellule extérieure
avec intervention en fermeture
PHOTO 2 II
Photocellule intérieure
avec intervention en fermeture
PHOTO 3
Photocellule unique qui couvre
tout l’automatisme
!
L’installation de PHOTO 3 avec PHOTO II demande que la position
des éléments qui composent la photocellule (TX-RX) respecte la recom-
mandation donnée dans le manuel d’instructions des photocellules.
7.3.3) Photocellules
Le système « BLUEBUS » permet, à travers l’adressageavec les
cavaliers prévus à cet effet, la reconnaissance des photocellules de
la part de la logique et d’attribuer la fonction de détection correcte.
L’opération d’adressage doit être faite aussi bien sur TX que sur RX
(en plaçant les cavaliers de la même manière) en vérifiant qu’il n’y a
pas d’autres paires de photocellules ayant la même adresse.

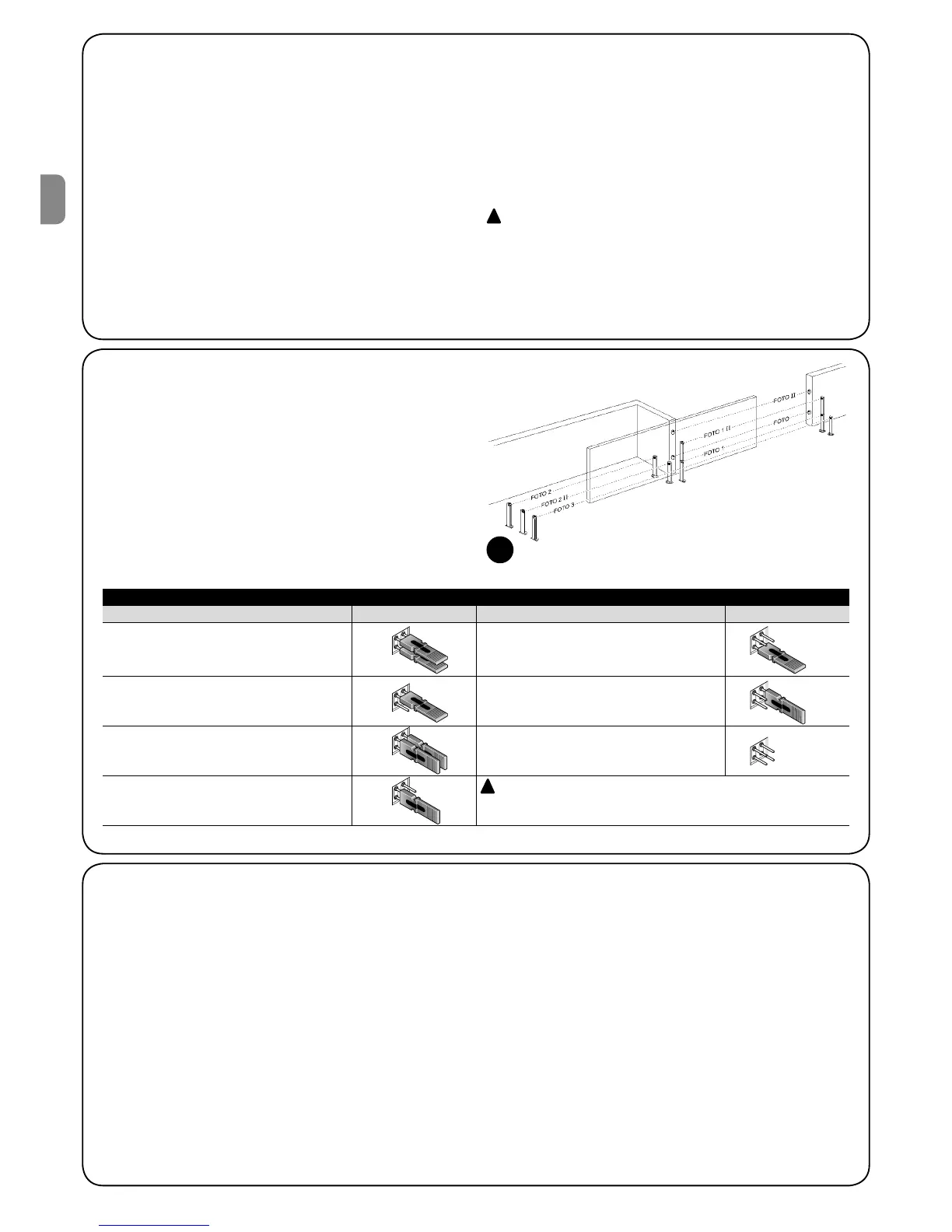

Dans un automatisme pour portails coulissants équipé de l’opéra-
teur ROBUS il est possible d’installer les photocellules suivant les
indications de la figure 24.
Après l’installation ou l’enlèvement de photocellules, il faudra effec-
tuer dans la logique la phase de reconnaissance comme le décrit le
paragraphe«7.3.6Reconnaissanced’autresdispositifs».
7.3.4) Photodétecteur FT210B
Le photodétecteur FT210B réunit dans un seul dispositif un sys-
tème de limitation de la force (type C suivant la norme EN12453)
et un détecteur de présence qui détecte les obstacles présents sur
l’axe optique entre l’émetteur TX et le récepteur RX (type D suivant
la norme EN12453). Dans le photodétecteur FT210B, les signaux
de l’état du bord sensible sont envoyés à travers le rayon de la
photocellule en intégrant les 2 systèmes dans un seul dispositif. La
partie émettrice située sur la partie mobile est alimentée par des
batteries, ce qui permet d’éliminer les systèmes de connexion, peu
esthétiques; les circuits spéciaux réduisent la consommation de la
batterie pour garantir jusqu’à 15 ans de durée (voir les détails sur la
durée estimée dans les instructions du produit).
Un seul dispositif FT210B associé à un bord sensible (TCB65 par
exemple) permet d’atteindre le niveau de sécurité du « bord pri-
maire»requisparlanorme EN12453 pour n’importe quel « type
d’utilisation » et « type d’activation ». Le photodétecteur FT210B
associéauxbordssensibles«àvariationderésistance»(8,2kΩ),
maintient la sécurité en cas de défaut unique (catégorie 3 suivant
la norme EN 954-1). Il dispose d’un circuit anticollision qui évite les
interférences avec d’autres détecteurs même s’ils ne sont pas syn-
chronisés et permet d’ajouter d’autres photocellules; par exemple,
en cas de passage de véhicules lourds où l’on place normalement
une deuxième photocellule à 1 m du sol.
Pour tout renseignement supplémentaire sur les modalités de
connexion et d’adressage, voir le manuel d’instructions de FT210B.
24
Tableau 11 : adresses des photocellules
Photocellule Cavaliers Photocellule Cavaliers
