La longueur du portail permet de calculer le nombre maximum de cycles à l’heure et de cycles consécutifs tandis que le poids permet de calculer
le pourcentage de réduction des cycles et la vitesse maximum admissible ; par exemple, pour ROBUS 1000, si le portail mesure 5 m de long,
on peut avoir 33 cycles/heure et 16 cycles consécutifs mais si le portail pèse 700 kg, il faut les réduire à 50%, soit 16 cycles/heure et environ
8 cycles consécutifs tandis que la vitesse maximum admissible est V4 : rapide. Pour éviter les surchauffes, la logique de commande prévoit un
limiteurdemanœuvresquisebasesurl’effortdumoteuretladuréedescyclesenintervenantquandlalimitemaximumestdépassée.Lelimiteur
demanœuvresmesureaussilatempératureambianteenréduisantencorepluslesmanœuvresencasdetempératureparticulièrementélevée.
Lechapitre«8Caractéristiquestechniques»donneuneestimationde«durabilité»c’est-à-diredevieéconomiquemoyenneduproduit.La
valeurestfortementinfluencéeparl’indicedechargedetravaildesmanœuvres,c’est-à-direlasommedetouslesfacteursquiconcourentà
l’usure. Pour effectuer l’estimation, il faut additionner tous les indices de charge de travail du tableau 4, puis avec le résultat total, vérifier dans le
graphique la durabilité estimée.
Par exemple, ROBUS 1000 sur un portail de 650 kg, de 5 m de long, équipé de photocellules et sans autres éléments de fatigue, obtient un
indice de charge de travail égal à 50% (30+10+10). D’après le graphique, la durabilité estimée est de 80.000 cycles.

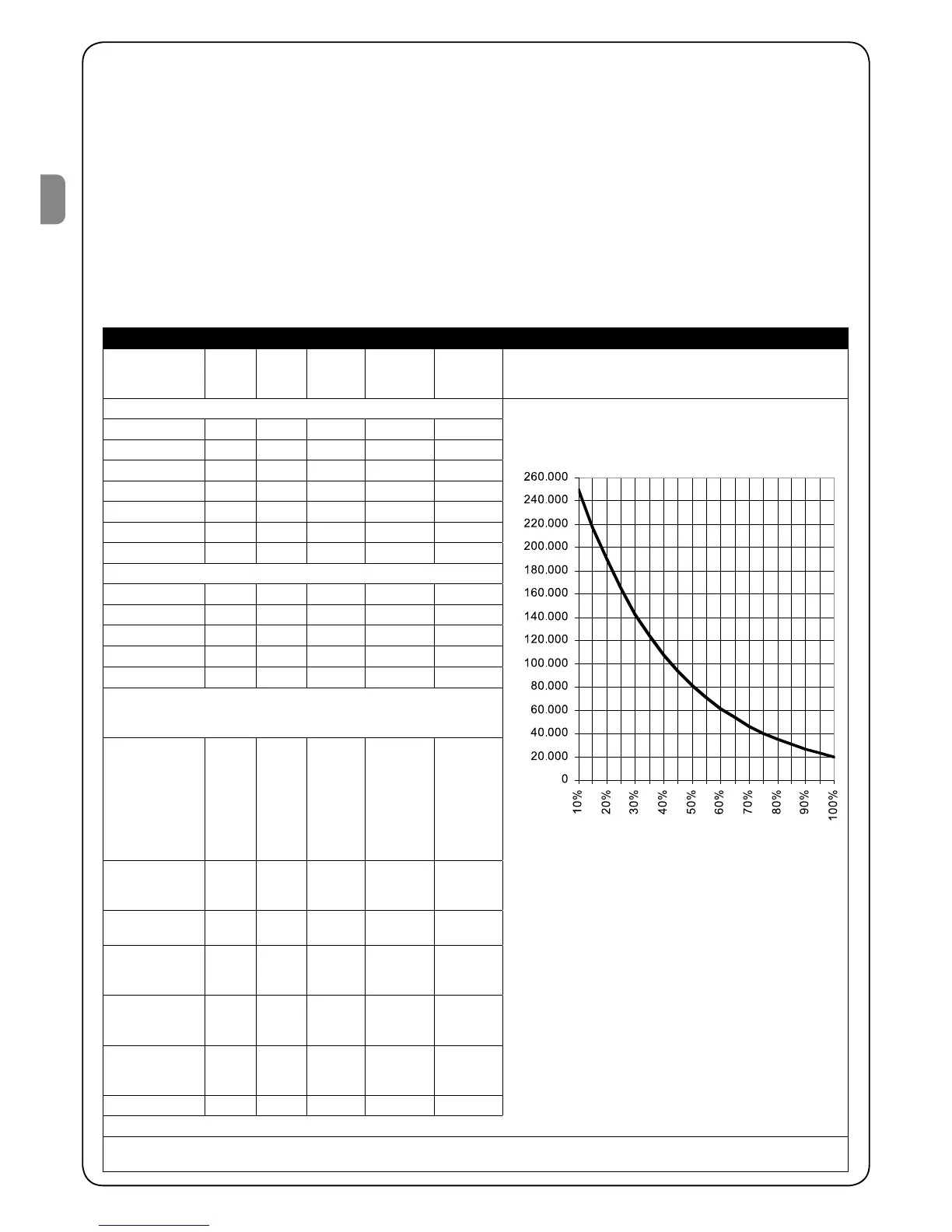

Tableau 2: estimation de la durabilité en fonction de l’indice de charge de travail de la manœuvre
Indice de
charge de
travail %
RB400 RB600 RB1000 RB250HS RB500HS Durabilité en cycles
Poids du vantail en (kg)
Jusqu’à 200 30 10 5 60 30
Indice de charge de travail %
Durabilité en cycles
200 - 400 60 30 10 - 40
400 - 500 - 50 20 - 60
500 - 600 - - 30 - -
600 - 800 - - 40 - -
800 - 900 - - 50 - -
900 - 1000 - - 60 - -
Longueur du vantail (m)
Jusqu’à 4 10 10 5 15 15
4 - 6 20 20 10 25 25
6 - 8 35 35 20 40 35
8 - 10 - - 35 - -
10 - 12 - - 50 - -
Autres éléments de fatigue
(à prendre en compte si la probabilité qu’ils se produisent est supérieure
à 10%)
Températu-
re ambiante
supérieure
à40°Cou
inférieureà0°C
ou humidité
supérieure à
80%
10 10 10 10 10
Présence de
poussière ou de
sable
15 15 15 15 15
Présence de
salinité
20 20 20 20 20
Interruption de
manœuvrepar
Foto
15 15 10 20 20
Interruption de
manœuvrepar
Alt
25 25 20 30 30
Vitesse
supérieure à
«L4vitesse»
20 20 15 25 25
Démarrage actif 25 25 20 25 25
Indice de charge de travail en %:
Remarque:unindicedechargedetravailsupérieurà100%révèlequelesconditionsontdépassélalimited’acceptabilité;ilconvient
d’utiliser un modèle plus grand.
