1. Premere e tener premuto il tasto [Set] per circa 3s
3s
2. Auf Taste [Set] drücken und ca. 3 Sekunden gedrückt halten
L1
3. Auf die Tasten [s] oder [t] drücken, um das Blinken auf die LED L7,
die „Eingangs-LED“ des Parameters „Wartungsanzeige“ zu verschieben oder L7
4. Auf Taste [Set], drücken und gedrückt halten; die Taste [Set] muss während
der Schritte 5, 6 und 7 ständig gedrückt bleiben
5. Ca. 3s warten, danach wird die LED aufleuchten,
die das aktuelle Niveau des Parameters „Wartungsanzeige“ darstellt 3s
6. Auf die Tasten [s] und [t] drücken und sofort loslassen.
und
7.
Die LED, die dem gewählten Niveau entspricht, wird mehrmals blinken. Die Anzahl an Blinkvorgängen steht für den Prozentsatz an
ausgeführten Bewegungen (Vielfaches von 10%) im Vergleich zum eingestellten Grenzwert. Beispiel: eingestellt ist die
Wartungsanzeige an L6 mit 10000. 10% entspricht 1000 Bewegungen. Wenn die LED vier Mal blinkt, ist 40% der Bewegungen
erreicht worden (zwischen 4000 und 4999 Bewegungen). Unter 10% der Bewegungen erfolgt kein Blinken.
8. Die Taste [Set] loslassen.
Überprüfung der Anzahl an ausgeführten Bewegungen
Mit der Funktion „Wartungsanzeige“ kann die Anzahl an ausgeführten Bewegungen als Prozentsatz des eingestellten Grenzwertes überprüft
werden. Die Überprüfung wie in Tabelle 15 beschrieben ausführen.

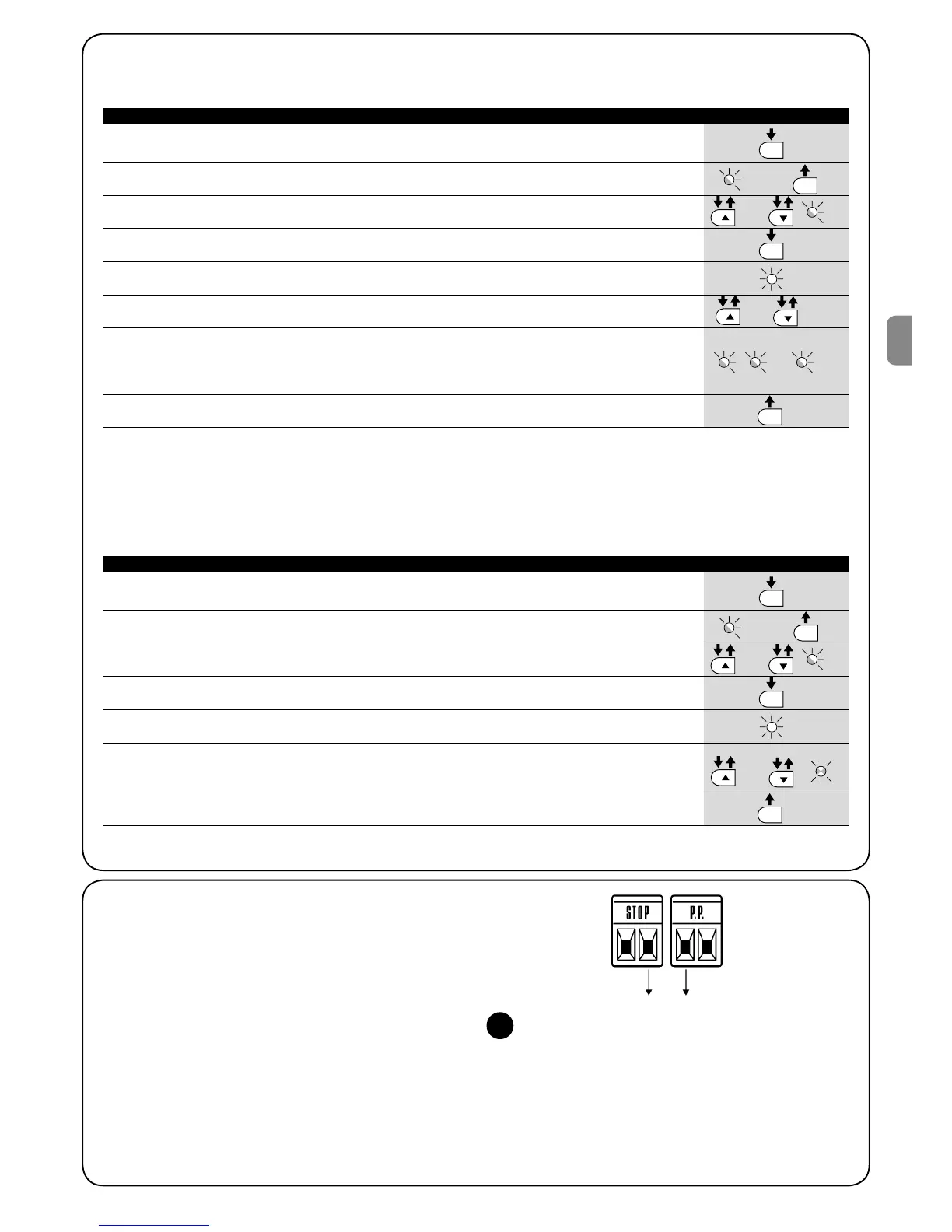

Tabelle 15: Überprüfung der Anzahl an ausgeführten Bewegungen Beispiel
SET
SET
SET
SET
.... n=?
Nullstellung des Bewegungszählers
Nach der Wartung der Anlage muss der Bewegungszähler auf Null gestellt werden.
Wie in Tabelle 16 beschrieben vorgehen.
1. Auf Taste [Set] drücken und ca. 3 Sekunden gedrückt halten
3s
2. Taste [Set] loslassen, wenn LED L1 zu blinken beginnt
L1
3. Auf die Tasten [s] oder [t] drücken, um das Blinken auf die LED L7,
die „Eingangs-LED“ des Parameters „Wartungsanzeige“ zu verschieben oder L7
4. Auf Taste [Set], drücken und gedrückt halten; die Taste [Set] muss während der Schritte
5 und 6 ständig gedrückt bleiben
5. Ca. 3s warten, danach wird die LED aufleuchten, die das aktuelle
Niveau des Parameters „Wartungsanzeige“ darstellt 3s
6. Mindestens 5 Sekunden lang auf die Tasten [s] und [t], drücken und gedrückt halten, dann die
beiden Tasten loslassen. Die LED, die dem gewählten Niveau entspricht, wird mehrmals schnell blinken
und so anzeigen, dass der Bewegungszähler auf Null gestellt worden ist. und
7. Die Taste [Set] loslassen.
Tabelle 16: Nullstellung des Bewegungszählers Beispiel
SET
SET
SET
SET
7.5 Verbindung sonstiger Vorrichtungen
Sollte es notwendig sein, externe Vorrichtungen wie zum Beispiel
einen Proximity-Leser für Transponder-Cards oder die Beleuchtung
des Schlüsseltasters anzuschließen, kann die Versorgung wie in
Abbildung 27 gezeigt entnommen werden. Die Versorgungsspan-
nung ist 24Vcc -30% ÷ +50% mit zur Verfügung stehendem Höchst-
strom von 100mA.
- +
24Vcc
27
