2.3) Limiti d’impiego

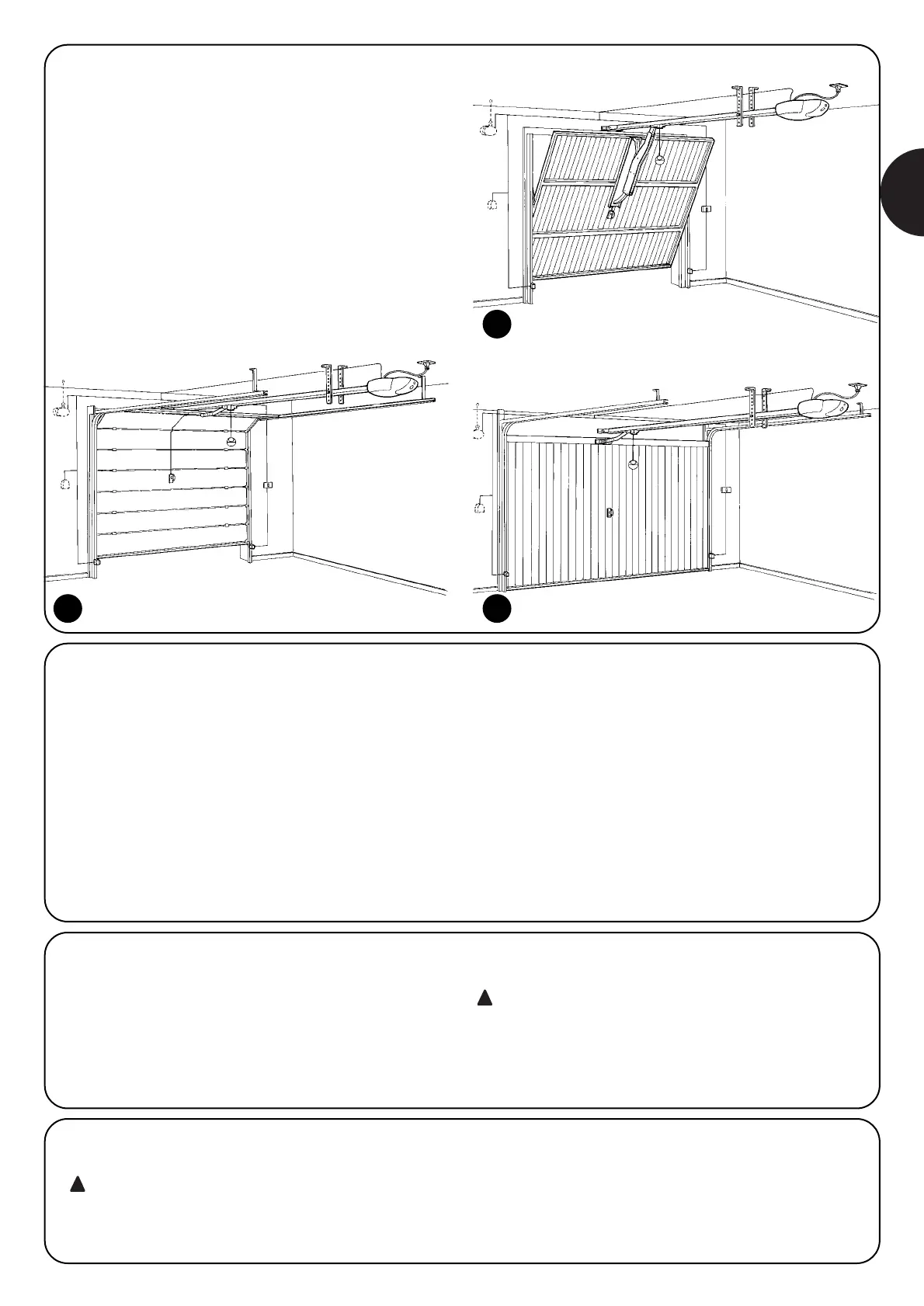

Porta sezionale (H max = 2400 mm) (fig. 4)
Porta basculante a contrappesi (H max = 2400 mm) (fig. 4a)
Porta basculante a molle (H max = 2600 mm) (fig. 4b)
2.4) Installazione SPIDO
1. Assemblare l’asta di traino (27) con l’asta curva (61) (Fig. 5);
2. Far passare la corda (24) nel foro non filettato del perno di
sblocco e pareggiarla all’altra estremità;
3. Annodare i due capi assieme dopo averli fatti passare nel foro del
pomello (25);
4. Inserire la staffa supporto guida (32) nel rinvio tendicatena e
fissarla con la vite (48) e con dado (17) (Fig. 6);
5. Infilare la slitta (23) nell’estremità del profilo (Fig. 7);
6. Infilare le viti (35) nelle due feritoie del profilo (Fig. 8);
7. Inserire il profilo facendo passare la catena oltre il pignone del
motore e bloccarlo con la staffa (33) tramite due viti (44) (Fig. 9);
8. Mettere in leggera tensione la catena (Fig. 10);
9. Fissare SPIDO al telaio della porta (scelta consigliata) oppure al
muro con rivetti o tasselli tenendo una distanza compresa tra
30mm e 350mm dalla corsa massima della porta stessa
(Fig. 11);
10.Verificare le misure per la foratura, inserire e bloccare le staffe di
sostegno (18) e fissare SPIDO al soffitto. Tagliare la parte
eccedente delle staffe (Fig. 12).
2.5) Impostazione asta di trasmissione
Per avere una regolazione millimetrica nella manovra di chiusura agire
sull’asta di trasmissione con una chiave da 10mm, allentando i
bulloni e regolando la corsa tramite le due asole o se necessario
svitando completamente i bulloni e cambiando la posizione di
fissaggio (Fig. 13).
Serrare a fondo tutti i collegamenti a vite.
2.6) Inserimento slitte di finecorsa
L’inserimento delle slitte di finecorsa deve avvenire
esclusivamente a motore fermo.
Per il fissaggio delle slitte di finecorsa seguire quanto descritto nelle
istruzioni della “centrale elettrica”.
