2.3) Zakres zastosowania:

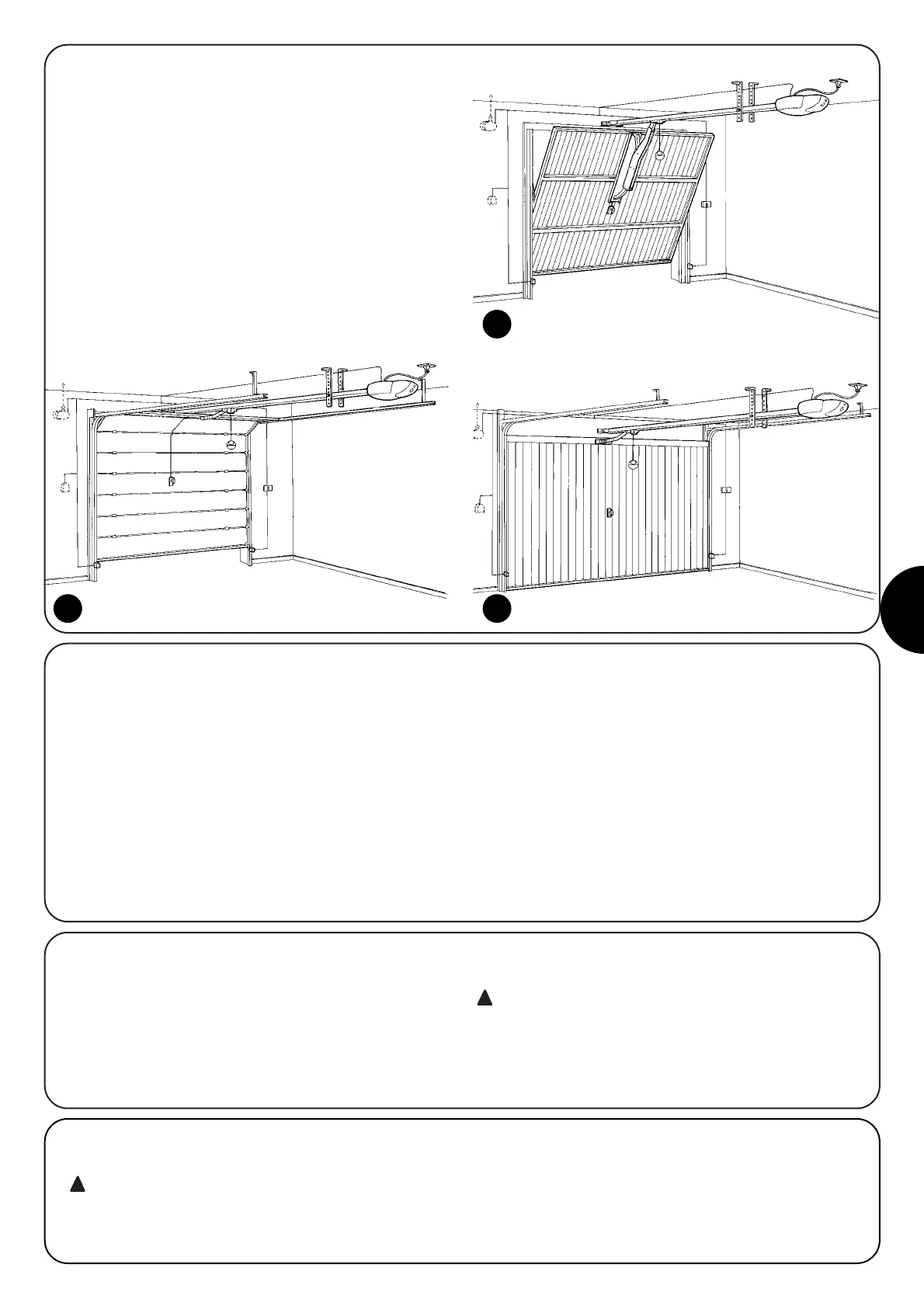

Drzwi garażowe sekcyjne (H max = 2400 mm) (Fig. 4)
Drzwi garażowe wahadłowe na przeciwciężar (H max = 2400 mm)
(
Fig.4a)
Drzwi garażowe wahadłowe na sprężyny (H max = 2600 mm (Fig. 4b)
2.4) Mocowanie SPIDO
1. Przyłączyć pręt cięgna (27) z krzywym prętem (61) (Fig. 5);
2. Przeciągnąć linę (24) przez otwór nie gwintowany sworznia
odblokady i wyrównać z drugą końcówką;
3. Związać dwie końcówki razem po przeciągnięciu ich przez
otwór pokrętła (25);
4. Założyć drążek nośny prowadnicy (32) do przekładni napinania
łańcucha i przykręcić śrubami (48) i nakrętką (17) (Fig. 6);
5. Wsunąć suwak (23) do końcówki profilu (Fig. 7);
6. Włożyć śruby (35) do dwóch otworów w profilu (Fig. 8);
7.
Założyć profil przeciągając łańcuch poza kołem zębatym silnika
i zablokować drążkiem (33) dwoma śrubami (44) (Fig. 9);
8. Lekko naciągnąć łańcuch (Fig. 10);
9. Przymocować SPIDO do stelaża drzwi (wybór polecany) lub do
ściany kołkami rozporowymi utrzymując odległość od 30 do
350 mm od maksymalnego biegu drzwi. (Fig. 11);
10.Sprawdzić wymiary na otwory, włożyć i zablokować kolumny
wspornikowe (18) i przymocować SPIDO do sufitu. Obciąć
nadmiar kolumn (Fig. 12).
2.5) Ustawianie pręta transmisji
Aby osiągnąć regulację milimetrową w ruchu otwierania należy
wykonać regulację pręta transmisji kluczem 10 mm, odkręcić więc
śruby i uregulować bieg dwoma oczkami i gdy jest to konieczne
odkręcić całkowicie śruby i zmienić pozycję mocowania (Fig. 13).
Przykręcić do oporu wszystkie łącza śrubowe.
2.6) Zakładanie suwaka wyłącznika krańcowego.
Zakładanie wyłączników krańcowych ma odbyć się, tylko,
przy wyłącznym silniku.
Mocowanie suwaków wyłącznika krańcowego ma odbyć się
według wskazówek w instrukcjach “centrali elektrycznej”.
