MitdieserSteuerungfürdieAutomatisierungvonTorenundTürenkönnen2ToröffnerineinphasigemWechselstrombetriebenwerden.

InderSteuerungsind“Dip-Switch”(Mini-Wählschalter)vorhanden,mitdenendieverschiedenenFunktionenaktiviertwerdenkönnen,und

Trimmer zur Durchführung verschiedenartiger Einstellungen.

AnderSteuerung,nebendenEingängen,bendensichLeds,dieihrenZustandanzeigen;einezuzüglicheLedinderNähedesMikropro-

zessors meldet den korrekten Betrieb der internen Logik.

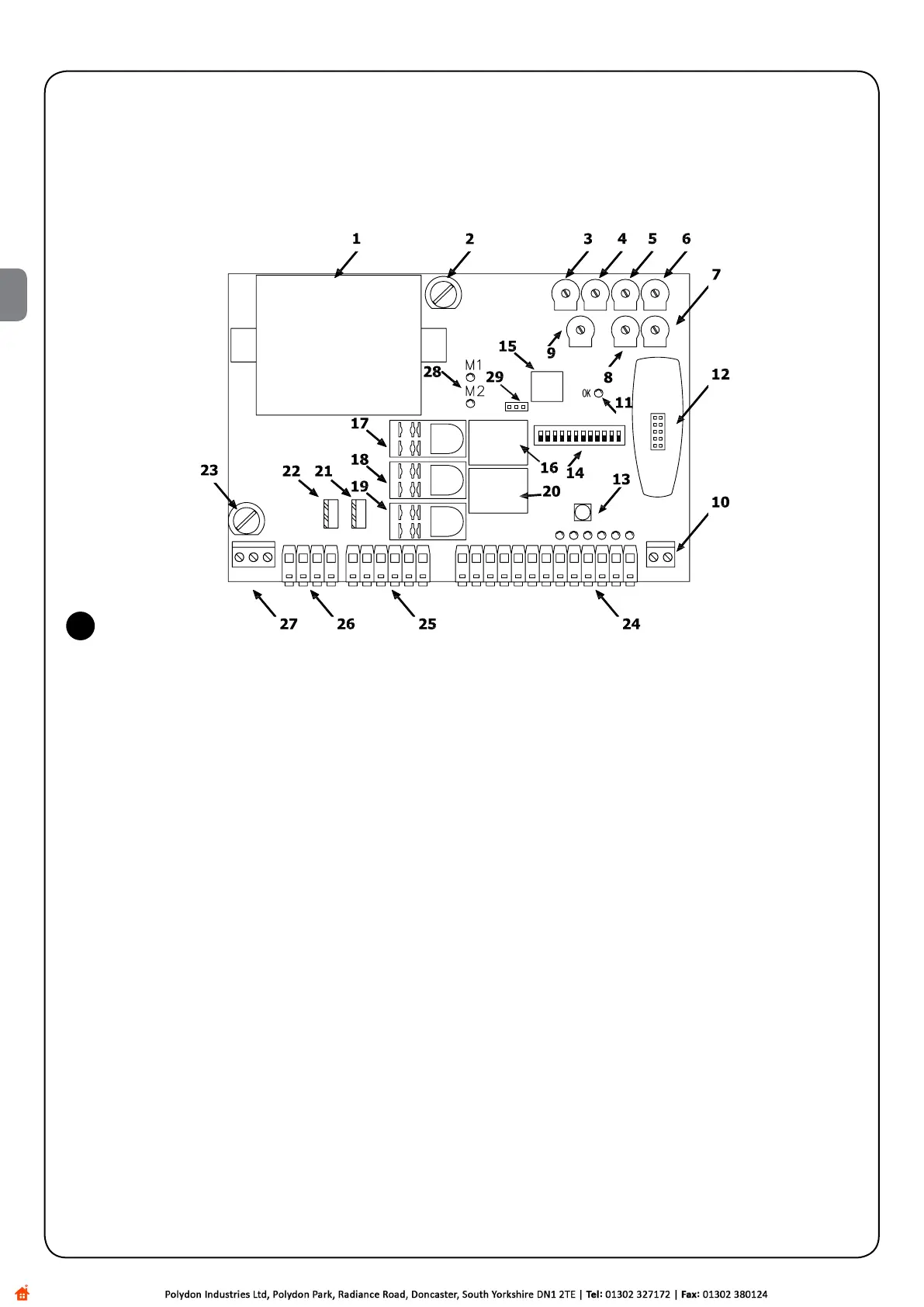

Damit die Teile leichter erkennbar sind, werden in Abb.1diewichtigstenKomponentengezeigt.

1 Transformator

2 Niederspannungssicherung(500mAF)

3 TrimmerfürKrafteinstellung(F)

4 TrimmerfürEinstellungderPausenzeit(TP)

5 TrimmerfürEinstellungderVerzugszeitinÖffnung(TRA)

6 TrimmerfürEinstellungderArbeitszeitvonMotor1(TL1)

7 TrimmerfürEinstellungderArbeitszeitvonMotor2(TL2)

8 TrimmerfürEinstellungderVerzugszeitinSchließung(TRC)

9 Ausgleich-TrimmerderBewegung(BAL)

10 KlemmenbrettfürAntenne

11 OK-Led

12 Steckanschluss für Funksteuerung

13 Schrittzyklus-Taste

14 Dip-Switch für die Auswahl der Funktionen

15 Mikroprozessor

16 Relais für Elektroschloss

17 “Gemeinsames”RelaisderMotoren

18 RelaisfürzusätzlicheBeleuchtung

19 RelaisfürdieRichtungderAuf/Zu-Bewegung

20 Relais für Photozellentest

21 Triac Motor 2

22 Triac Motor 1

23 Schnellsicherungauf(5A230VW.S.)oder(6.3A120VW.S.)

Speisung

24 KlemmenbrettSteuereingänge/-ausgänge

25 KlemmenbretterMotorausgänge

26 KlemmenbrettAusgängefürBlinkleuchte/zusätzlicheBeleuch-

tung

27 KlemmenbrettfürStromversorgung

28 Led für die Anzeige des Motorenbetriebs

29 ÜberbrückungzurWahlderVerlangsamungsart(M-RAL)

2) Beschreibung des Produktes
