THOR

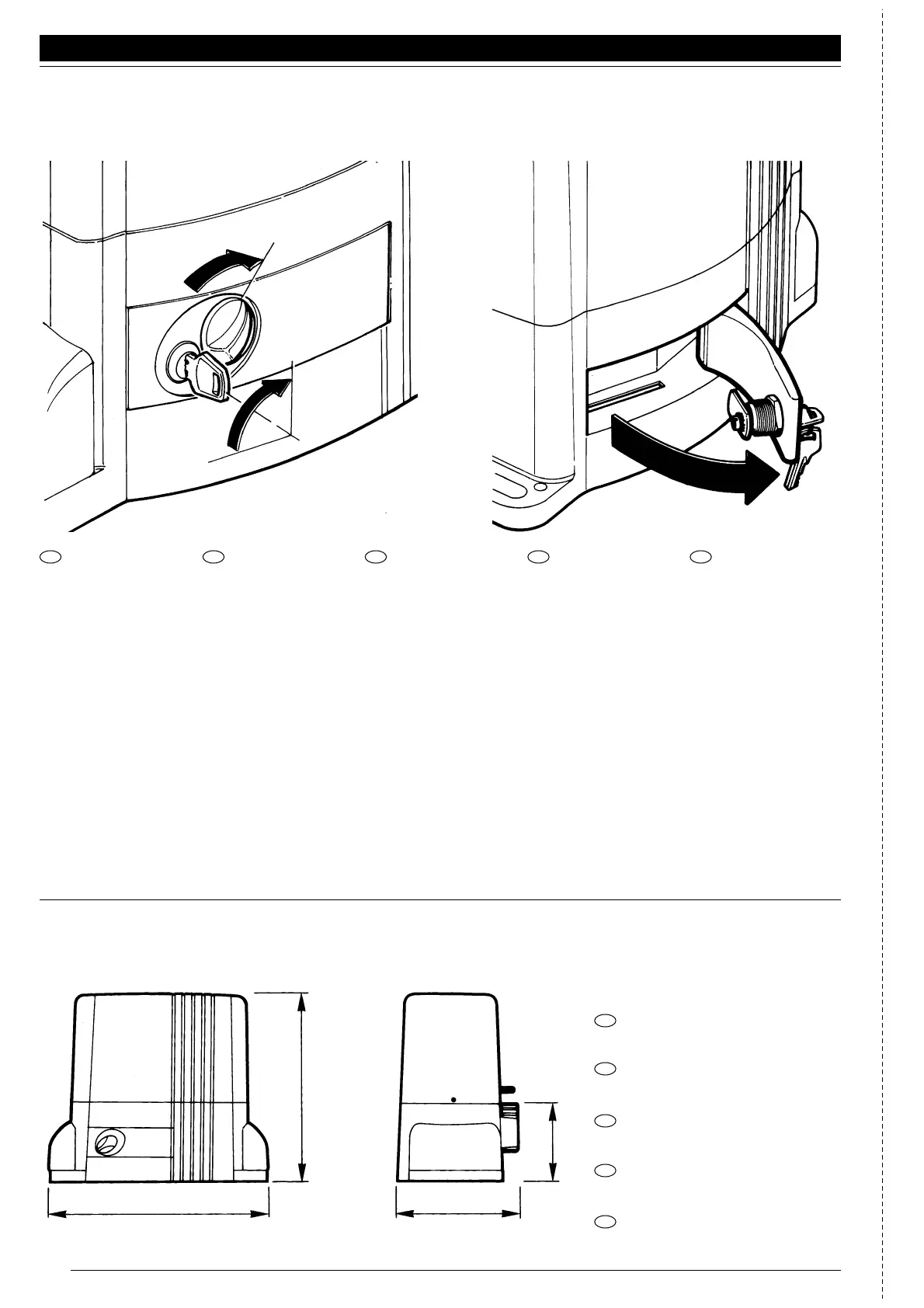

DIMENSIONI D’INGOMBRO - OVERALL DIMENSIONS - DIMENSIONS D’ENCOMBREMENT
RAUMBEDARF - DIMENSIONES EXTERIORES MÁXIMAS
MANOVRA MANUALE -
MANUAL OPERATIONS - MANŒUVRE MANUELLE
MANUELLE HANDHABUNG - MANIOBRA MANUAL
1) Ruotare verso l’alto
il copriserratura (1).
2) Inserire la chiave e
ruotarla in senso orario
di 90° (2).
3) Tirare a se la
maniglia agendo
dapprima sulla chiave
stessa fino a portarla
perpendicolare al
THOR (Fig. 5).
Un microinterruttore di
sicurezza fa in modo
che non possa avviarsi
in posizione manuale.
1) Slide the key cover
upwards (1).
2) Insert the key and
turn it 90° clockwise (2).
3) Pull the handle
towards you, turning the
key, until it is
perpendicular to THOR
(Fig. 5).
A safety microswitch
prevents it from being
able to start in the
manual position.
1) Tourner le cache-
serrure vers le haut (1)
2) Introduire la clé et la
tourner de 90° dans le
sens des aiguilles d’une
montre (2).
3) Tirer vers soi la
poignée en agissant
d’abord sur la clé
proprement dite de
manière à la placer
perpendiculairement au
THOR (Fig. 5).
Un microinterrupteur de
sécurité fait en sorte
que le dispositif ne
puisse pas se mettre en
marche en position
manuelle.
Die Abdeckung des
Schlosses (1) nach
oben drehen (1)
Den Schlüssel
einstecken und um 90°
nach rechts drehen (2)
Den Griff durch
Betätigung des
Schlüssels nach vorne
ziehen, bis er senkrecht
zu THOR steht (Abb.5).
Ein Mikroschalter
bewirkt, dass er nicht in
manueller Position
angelassen werden
kann.
1) Gire hacia arriba el
cubrecerradura (1).
2) Introduzca la llave y
gírela 90° hacia la
derecha (2).
3) Tire de la manija
hacia Ud., actuando
antes sobre la llave
hasta colocarla
perpendicularmente a
THOR (fig. 5)
Un microinterruptor de
seguridad impide que
se pueda poner en
marcha en posición
manual.
I GB F D E
GB
F
D
E
Con pignone Z 18,
escluso piastra di fondazione
With pinion Z 18, foundation plate
excluded.
Avec pignon Z 18, plaque de
fondation exclue.
Mit Ritzel Z 18
Fundamentplatte ausgeschlossen
Con piñón Z 18, excluida la placa
de fundación.
✃
I
Fig. 4 Fig. 5
Fig. 6
335
275
203
100
1
2
