快速指南：
安装前请完整阅读安装说明 ！

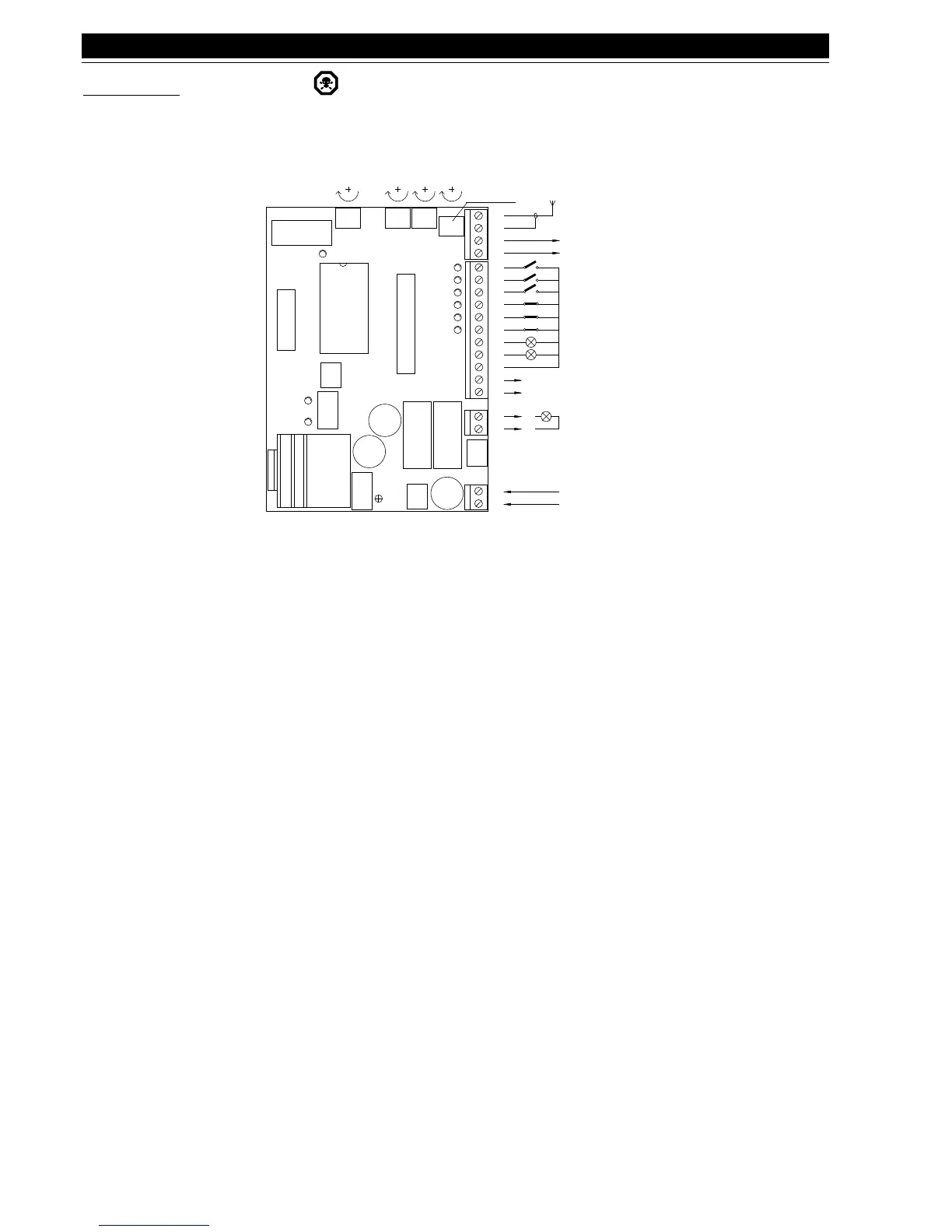

安装Ｗｉｌ挡车器，控制设备（钥匙开关、按键面板）和安全装置（紧急停止、红外、安全感应边和闪灯）的接线如
下图所示：
图１
通电前，首先检查栏杆是否平衡，如果必要调整弹簧。
用专用钥匙解锁，确认栏杆在其整个行程内能够动作自如。
接通电源，检查１－２端子间电压为２３０Ｖａｃ，５－６端子间电压２４Ｖｄｃ；有信号输入的端子对应的指示灯亮，ＯＫ灯以每
秒一次的频率闪烁。
检查ＦＣＡ和ＦＣＣ灯：落杆状态时，仅ＦＣＣ熄灭；栏杆完全打开时，仅ＦＣＡ熄灭。
open only the FCA should turn off.如果希望利用挡车器的缓速功能，则需要限制开关在升降停止点前２０°角的位置触发。可以调节两个黄色凸轮，直
到限位开关在所需要的位置触发。
检查所有功能开关是否处于ＯＦＦ状态，如果处于ＯＦＦ状态，这意味着挡车器处于手动工作方式下，即通过按动按钮来
操作挡车器。在挡车器栏杆处于４５°角度时用钥匙锁住挡车器，这个位置可以使栏杆能上下两个方向自由移动。如果
现在给ＯＰＥＮ输入端及ＣＯＭＭＯＮ输入加一个脉冲触发信号，若挡车器不能向升杆方向动作则作一下调整：
1 ) 断开挡车器电源；
2 ) 取下马达连接端子（ＭＯＴＯＲ），转动１８０°角后再插上；
3 ) 取下限位开关连接端子（ＬＩＭＩＴ ＳＷＩＴＣＨ），转动１８０°角后再插上。
重复上述步骤，检查动作方向是否正确。
暂时调节ＳＴＯＰＡＭＰＥＲＥ及ＷＯＲＫＩＮＧ ＦＯＲＣＥ电位计到最大值处，ＰＡＵＳＥＴＩＭＥ电位计到最小值处， ＳＬＯＷＩＮＧ
ＤＯＷＮ ＦＯＲＣＥ电位计到一半处。进行一次完整的动作，直到限位开关触发，栏杆停在停止点。随后反向运行。
根据需要设置拨动开关：
开关１－２ 关 关 ＝ 手动模式
开 关＝ 半自动模式
关 开＝ 自动模式（自动落杆）
开 开＝ 自动模式（常关）
开关３ 开 ＝ 共管工作模式
开关４ 开 ＝ 取消逐步工作模式中的ＳＴＯＰ状态
开关５ 开 ＝ 闪灯预闪
开关６ 开 ＝ 在暂停状态闪灯也闪烁
开关７ 开 ＝ 红外对射复位后栏杆立即复位（仅在自动模式下）
开关８ 开 ＝ 红外在抬杆状态下也起作用
开关９ 开 ＝ 单向通行情况下，栏杆指示灯成为交通信号灯
开关１０ 开 ＝ 双向交通灯
调节ＷＯＲＫＩＮＧ ＦＯＲＣＥ电位计和ＳＬＯＷＩＮＧ ＤＯＷＮ ＦＯＲＣＥ电位计，使栏杆机栏杆依期望的速度和功率正常或减速
运行。仅当此时，调节ＳＴＯＰ－ＡＭＰＥＲＥ电位计，以获得期望的电流阀值。
在自动模式下，调节ＰＡＵＳＥ ＴＩＭＥ电位计，以获得期望的暂停时间。
If in the automatic functioning mode, adjust the PAUSE TIME trimmer as wanted.
