W IL
3
1) WIL
2) Colonnina per selettore a
chiave.
3) Selettore a chiave.
4) Tastiera digitale.
5) Colonnina per fotocellula.
6) Fotocellula.
7) Costa pneumatica o
gomma rossa.
8) Gomma protettiva rossa.
9) Asta in alluminio
10) Luci lampeggianti.
11) Striscie rosse catari-
frangenti.
12) Lampeggiatore.
13) Antenna.
1) WIL
2) Column for the key
selector
3) Key seloctor
4) Digital keypad
5) Column for the photocell
6) Photocell
7) Pneumatic edge or red
rubber
8) Protective red rubber
profile
9) Aluminium bar
10) Flashing lights
11) Red reflector strips
12) Flashing light
13) Antenna
1)WIL
2) Colonne pour sélecteur à clé
3) Sélecteur à clé
4) Tableau de commande digital
5) Colonne pour cellule
photoélectrique
6) Cellule photoélectrique
7) Barre palpeuse ou profil
caoutchouc rouge
8) Profil de protection en
caoutchouc rouge
9) Barre en aluminium
10) Lumières clignotantes
11) Bandes rouges
catadioptriques
12) Clignotant
13) Antenne
1) WIL 自动挡车器
2) 钥匙开关支架 Säule für
Schiüsselwähischalter.
3) 钥匙开关 Schlüsselwähischalter.
4) 数码键盘 Digitaltastatur.
5) 红外支架 Säule für Photozelle.
6) 红外对射 Photozelle.
7) 气动防护边或 Pneumatische
红色保护橡胶条Sicherheitsleiste oder
roter Gummi.
8) 红色保护胶条Roter Schutzgummi.
9) 铝制挡车器栏杆 Aluminiumstange.
10) 闪灯Blinklichter.
11) 红色反光贴条Rote, rückstrahlende
Streifen.
12) 闪灯Blinker
13) 天线 Antenne.
1) WIL
2) Columna para el selector
de llave
3) Selector de llave
4) Teclado digital
5) Columna para fotocélula
6) Fotocélula
7) Borde neumático y perfil
de caucho rojo
8) Perfil de caucho rojo de
protección
9) Barrera de aluminio
10) Luces intermitentes
11) Bandas rojas
retrorreflociantes
12) Luz intermitente
13) Antena.

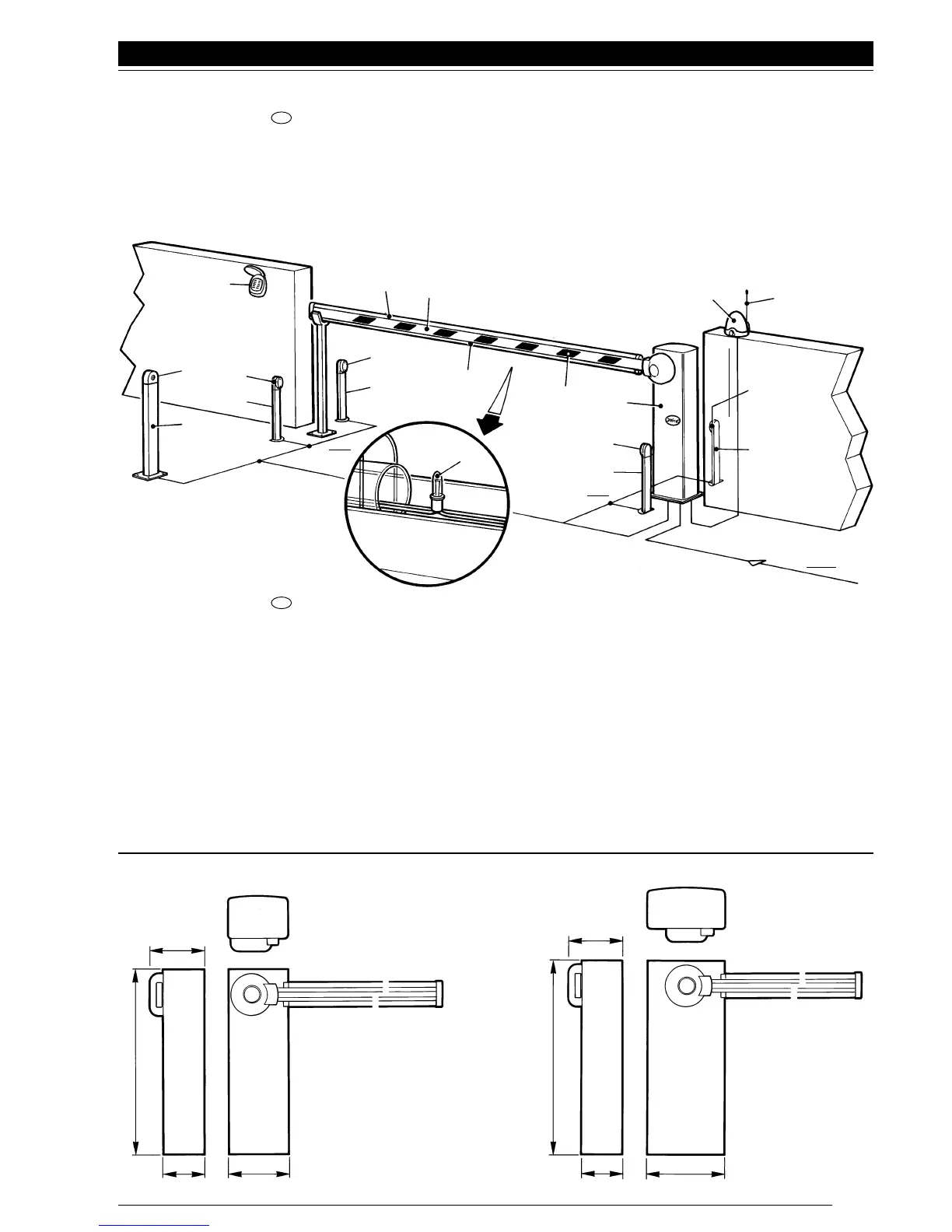

DIMENSIONI D' INGOMBRO -
DIMENSION－尺寸S
- DIMENSIONS D'ENCOMBREMENT -
RAUMBEDARF
- DIMENSIONES
QUADRO D’INSIEME -
OVERALL PICTURE
- 安装示意图CADRE GÉNÉRAL -
ÜBERSICHTZEICHNUNG
- ESQUEMA DE CONJUNTO
GB 中文D E
LIMITI DI IMPIEGO
Applicando all’asta tutti gli
accessori opzionali, limitar-
si ad una lunghezza max. di
mt. 5 per WIL 6 e di mt. 3,5
per WIL 4.
LIMITS OF USE
When installing all the
optional accessories on the
rod, envisage a max. rod
lenght of 5 m. for WIL 6 and
3,5 m for WIL 4.
LIMITES D’UTILISATION
En applicant à la lisse tous
les accessoires en option,
se limiter à une longueur
maximum de 5 m pour WIL
6 et de 3,5 m pour WIL 4.
使用限制
EINSATZGRENZEN
如果所有的可选 Bei der Anbringung aller
附件都装在栏杆 Sonderzubehörteile an der
上，ＷＩＬ６的最 Stange muss man sich bei
大杆长为５ｍ， WIL 6 auf eine Höchstlänge
ＷＩＬ４为３．５ｍ。 von 5 m und bei WIL 4 auf
eine Höchstlänge von 3,5 m
beschränken.
LÍMITES DE EMPLEO
Si aplica a la barrera todos
los accesorios optionales,
la longitud máxima debe
ser de 5 m para WIL 6 y de
3,5 m para WIL 4.
GB 中文D E
4
3
2
6
5
6
5
2 x 1
8
9
7
10
11
4 x 1
6
5
1
6
5
12
13
3 x 1,5
2 x 1,5 + RG 58
WIL 4
Max 4 m.
WIL 6
Max 6 m.
290
290
220
320
320
420
1000
1050
F图２ig. 2 图３Fig. 3
