08. Al termine del collaudo fissare in modo definitivo ogni singolo dispositivo
wireless nei punti prestabiliti (fare riferimento alla fig. 2). Fissare l’interfaccia
WM100 in prossimità della centrale o al suo interno, proteggendola in modo
adeguato (fig. 2). Infine, fissare l’antenna con il biadesivo in dotazione, nella
posizione stabilita durante il collaudo.
4.1 - Collegamento di WM100 ad una centrale generica della
linea Nice Home, con l’utilizzo del lampeggiante FLW200

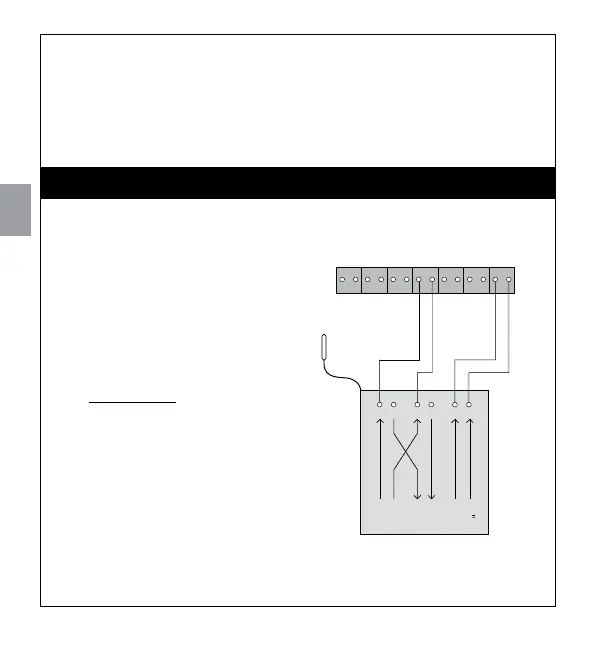

La figura a lato riporta un esempio di
come collegare l’interfaccia WM100 ad
una centrale generica di Nice Home,
con protocollo di comunicazione
“ECSbus”.
Se non s’intende utilizzare FLW200 o, in
alternativa, lo si vuole utilizzare esclusi-
vamente come luce di cortesia, è pos-
sibile non effettuare il collegamento al
morsetto “Flash” della centrale.
Flash
24V
ECSbus
ECSbus
OUT
ECSbus
IN
Flash
