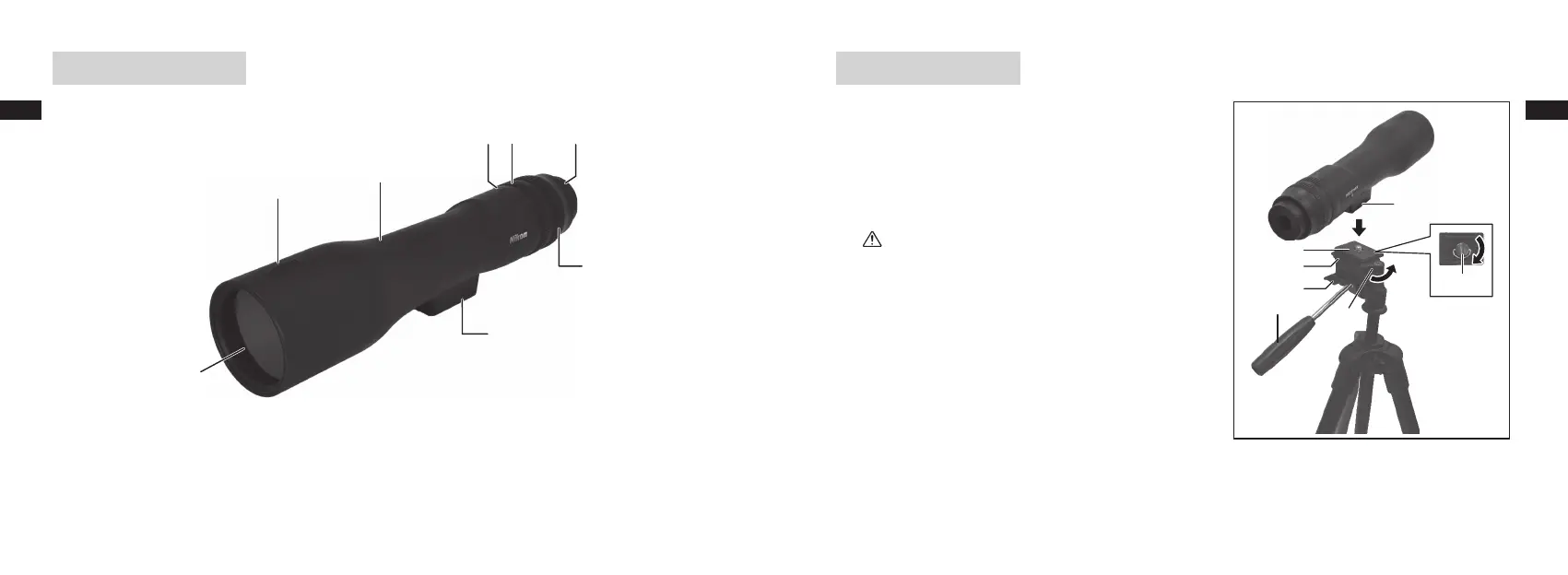

Información general
1
8
7
546
2
3
1
Lente del objetivo
2
Cañón de la lente del objetivo
3
Cuerpo del cañón
4
Índice
5
Anillo de zoom
6
Ocular
7
Anillo de enfoque
8
Rosca para el trípode
Montaje en trípode
1) Desplace la palanca de bloqueo de la zapata
1
del trí-
pode en la dirección de la flecha (A) y extraiga la zapata
rápida
2
.
2) Atornille firmemente la tapa
3
situada en la parte pos-
terior de la zapata rápida en el orificio del tornillo de la
rosca para el trípode
4
.
PRECAUCIONES
Si la extracción de la tapa
3
resultara difícil, utilice
algo parecido a una moneda para levantarla.
Coloque la zapata rápida después de comprobar que
todas las piezas móviles, incluyendo el mango de pa-
norámica
5
y tope para mira telescópica
6
, se han
bloqueado como en la Fig. 1. Tenga en cuenta que el
fieldscope se podría volcar o caer si no se bloquean
correctamente.
3) Desplace la palanca de bloqueo de la zapata
1
en la
dirección de la flecha (A) y configure la zapata rápida
2
en la plataforma de la cámara
7
.
4)
Asegúrese de bloquear firmemente la zapata rápida
2
con el trípode.
1
6
5
7
4
2
(A)
3
Fig. 1
