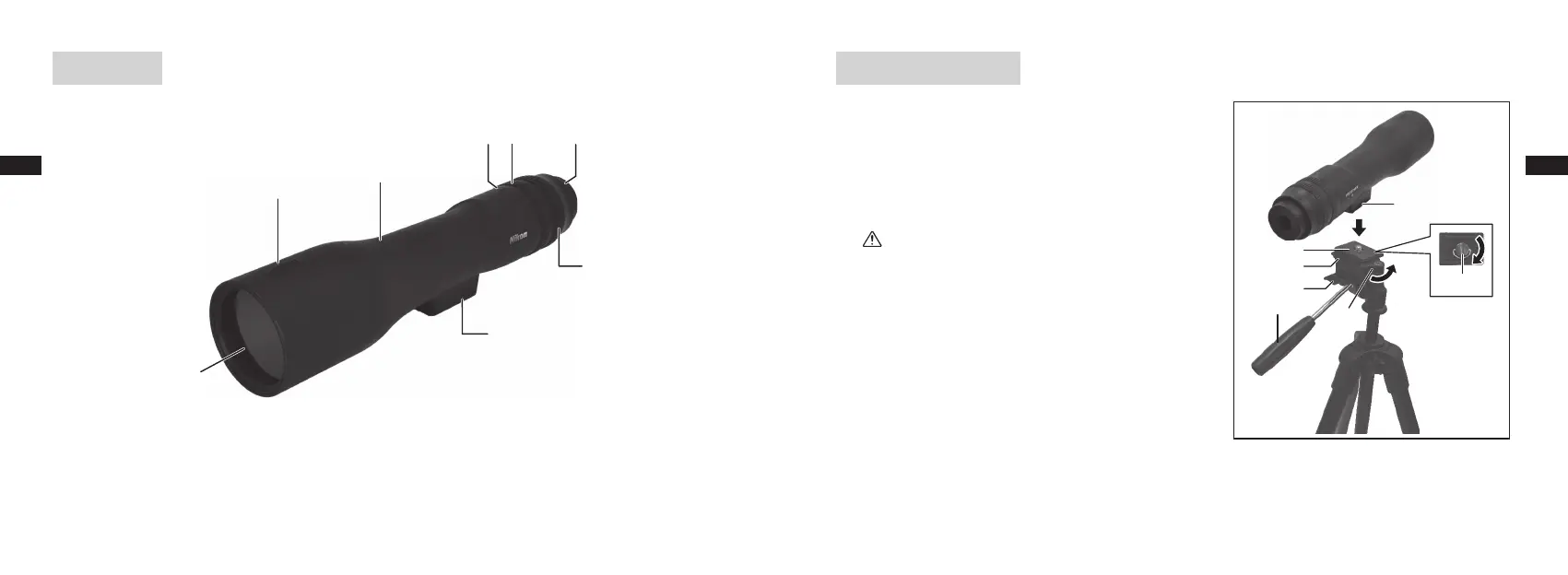

Montagem no tripé
1) Mova a alavanca de travamento da sapata
1
do tripé
na direção da seta (A) e retire a sapata de encaixe rápido
2
.
2) Parafuse a aba
3
na parte traseira da sapata de encaixe
rápido firmemente no suporte de parafuso da rosca do
tripé
4
.
ATENÇÃO
Se encontrar dificuldade para puxar a aba
3
, use
algo como uma moeda para erguê-la.
Prenda a sapata de encaixe rápido após verificar
se todas as peças móveis, incluindo o manche
5
e
o limitador da base da objetiva
6
estão travados,
conforme mostrado na Fig. 1. Lembre-se de que o
fieldscope poderá tombar ou cair se essas peças não
estiverem travadas corretamente.
3) Mova alavanca de travamento da sapata
1
na direção
da seta (A) e ajuste a sapata de encaixe rápido
2
na
plataforma da câmera
7
.
4)
Verifique se a sapata de encaixe rápido
2
está firmemente
travada com o tripé.
1
6
5
7
4
2
(A)
3
Fig. 1
Visão geral
1
8
7
546
2
3
1
Lente objetiva
2
Barril da lente objetiva
3
Corpo do barril
4
Índice
5
Anel de zoom
6
Ocular
7
Anel de foco
8
Rosca do tripé
