27
Raccordement des câbles de basse tension
Les câbles de basse tension qui court le long des pipes, doit
être reliés au connecteur à l’aspirateur. Reliez les extrémités
des câbles dans les douilles électriques, une extrémité de câble
dans chaque douille. Fixez les câbles de basse tension en tirant
les lockings instantanés au connecteur, en bas.
Marche/Arrêt
La prise du courant de commande (basse tension) est bran-
chée à un fi l de commande de courant qui passe le long des
tuyaux. Les deux extrémités du fi l basse tension doivent être
raccordées au panneau de connexion de l’aspirateur. Un fi l
par prise. Le fi l basse tension doit être branché de la façon
illustrée ci-dessous.
8 Connexion électrique
CV 10

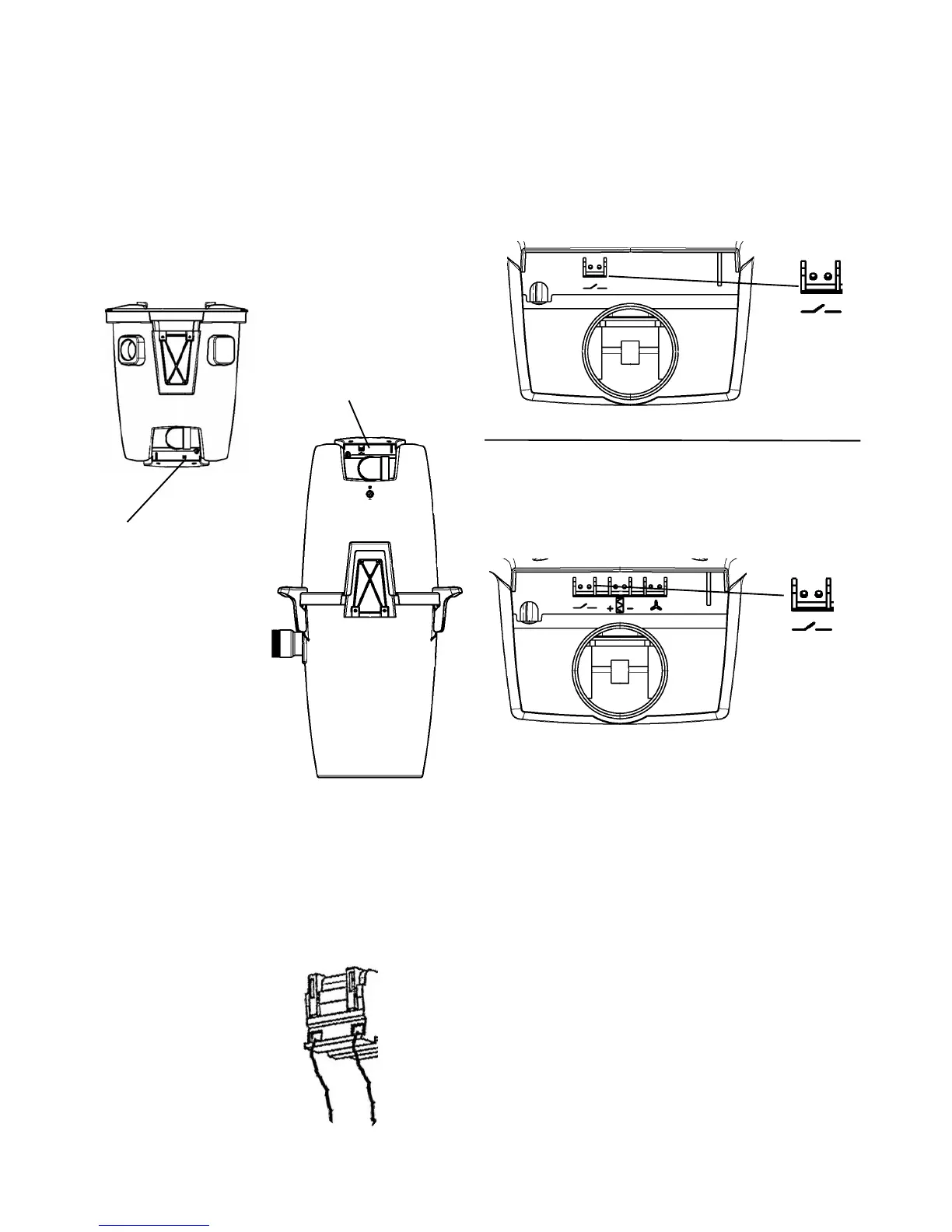

Le panneau de connexion
se trouve en dessous des
systèmes d’aspiration CV 10
et CV35i.
CV 20,CV 25, CV 35i
Le panneau de connexion
se trouve sur le dessus des
systèmes d’aspiration CV 20,
CV 25 et CV 35i.
Endroit de la sortie pour les fi ls de basse tension :
CV 10
Le panneau de raccordement à cv 10, cv 20 et cv 25 ont un
connecteur pour le câble de basse tension.
Fixez les câbles de bas-
se tension au connec-
teur - tirez les lockings
instantanés au connec-
teur en bas
Le panneau de raccordement pour CV 10,
CV 20 et CV 25
Câble de basse
tension
Câble de basse
tension
Connecteur
Le panneau de raccordement pour CV 35i
Cv modèle 35i ont le connecteur de câble de basse tension
placé vers la gauche au panneau. Ce modèle ont également
deux sorties supplémentaires sur le panneau
Connecteur
de câble de
basse tension
Connecteur
de câble de
basse tension
