B - 15
TÜRKÇE - BKULLANIM TALIMATLARI
FIRÇALARIN TAKILMASI (SİLİNDİRİK SİSTEM)
DİKKAT!
Fırçaları değiştirmeden önce ve herhangi bir erişim panelini açmadan önce makineyi çalıştırma düğmesinde KAPATIN.
1 Fırçalama Güvertesinin KALKIK konumda olmasına dikkat edin. Çalıştırma Düğmesinin (B) kapalı olduğundan emin olun.
2 Kilidini ve ardından Ovma Güvertesi Yan Kapılarını (15) açın.
3 Bkz. Şekil 3. Her iki Yan Lastik Tertibatının (AA) kilidini açın.
4 Mandalı (AB) Avara Dişlisi tertibatlarının (AC) üstünden alın ve çıkartın.
5 Fırçayı muhafazanın içine doğru kaydırın, hafi fçe kaldırın, tahrik göbeğinin üzerindeki tırnaklar fırçadaki çentiklerin içine oturana dek itin ve çevirin. NOT:
Avara dişlisi titreşimi azaltmak için fırçanın içine sıkı bir şekilde yerleşecek şekilde tasarlanmıştır. Avara Dişlisi Tertibatlarını (AC) avara dişlisi üzerindeki
tırnaklar kaynaklı parçanın iç kısmında olacak şekilde yeniden takın (Şekil 3’de gösterildiği gibi). Mandal (AB) ile sabitleyin. Hem Lastik Tertibatlarını (AA)
hem de Ovma Güvertesi Kapılarını (15) kapatıp kilitleyin.

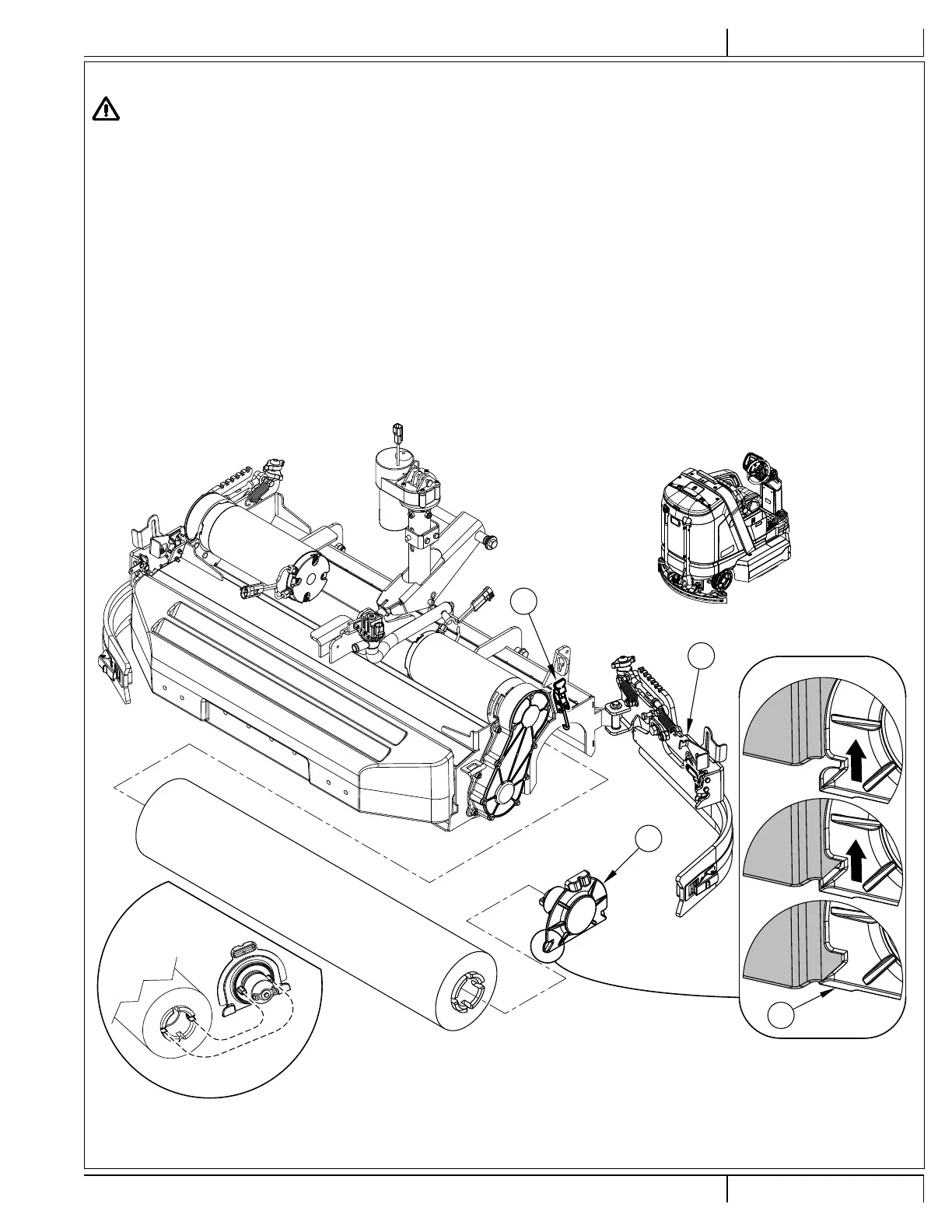

ŞEKİL 3
AA
AB
AC
AC
4/2016 56091168 - SC6000
