TÜRKÇE - BKULLANIM TALIMATLARI
G ENEL MAKİNEDE SORUN GİDERME

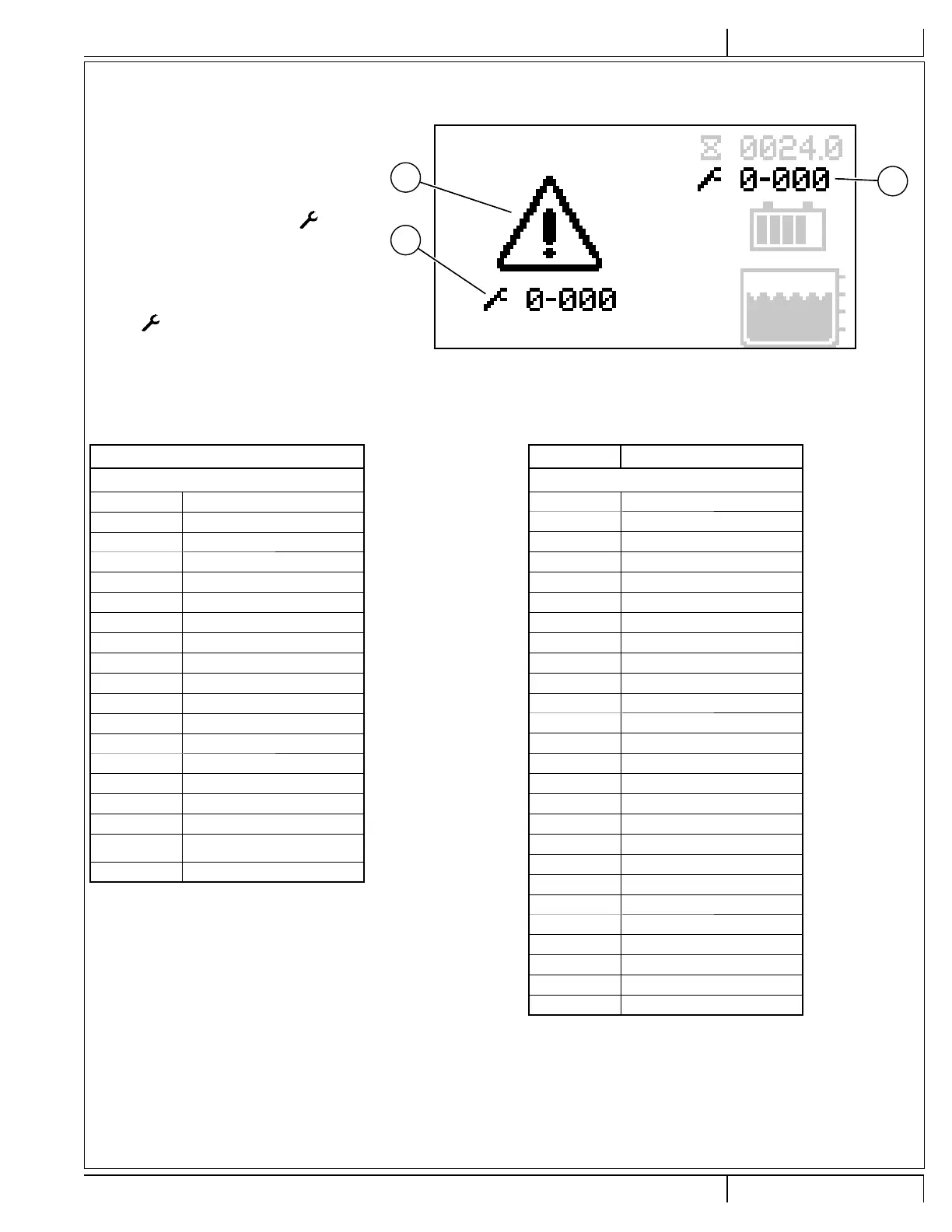

ARIZA KODU EKRANI
Kontrolörler tarafından algılanan arıza kodları
verilmeleri durumunda kumanda panelinde
görüntüleneceklerdir. Birden fazla hata olması
durumunda, ekran hata kodları arasında bir saniye
aralıklarla gezecektir. Hata iki basamaklı bir kodun
takip ettiği bir mekanik anahtar sembolü
halinde görüntülenecektir.
Arıza kodları X-YYY olarak görüntülenir, burada
X = sistem numarası (1: ana kart, 2: güç modülü, 3:
tahrik kontrolörü)
YYY = arıza kodu numarası
Örneğin,
1-101 çözelti solenoid valfi – kısa
devre olur.
C2 Aktif Arıza Kodu
C24 Kritik Arıza Göstergesi
C25 Arıza Kodu (Kritik)
Arıza Kodu Açıklama
E2 Ana Kontrolör Arızaları
1-001 K1 Bobin Açık
1-002 K1 Bobin Kısa
1-003 K1 Kontak Kaynağı
1-010 CAN Veriyolu 0
1-011 CAN Veriyolu 1
1-101 L1 Kısa
1-102 L2 Kısa
1-103 H2 Kısa
1-104 LP1,2 Kısa
1-105 H1 Kısa
1-106 M8 Kısa
1-107 M9 Kısa
1-201 Seviye Sensörü
1-560 EEPROM Yapılandırması
1-561 EEPROM Seçenekleri
1-562 EEPROM Sistem Değerleri
1-563 EEPROM Arıza Kaydı
1-564
EEPROM Kullanıcı Anahtar
Listesi
1-565 EEPROM Darbe Kaydı
Arıza Kodu Açıklama
E3 Güç Modülü Arızaları
2-001 E3 Zaman Aşımı
2-011 Ön Şarj Arızası
2-012 K2 Aşırı Yük
2-013 K2 Kontak Kaynağı
2-014 K2 Kontak Açık
2-017 Aşırı Volt Kesme
2-018 Düşük Volt Kesme
2-021 M1 Açık
2-022 M2 Açık
2-023 M3 Açık
2-024 M4 Açık
2-025 M5 Açık
2-026 M6 Açık
2-027 M7 Açık
2-028 M10 Açık
2-031 M1 Aşırı Yük
2-032 M2 Aşırı Yük
2-033 M3 Aşırı Yük
2-034 M4 Aşırı Yük
2-035 M5 Aşırı Yük
2-036 M6 Aşırı Yük
2-037 M7 Aşırı
Yük
2-038 M10 Aşırı Yük
2-041 M1 Aşırı Akım
2-042 M2 Aşırı Akım
2-043 M3 Aşırı Akım
C2
C25
C24
4/2016 56091168 - SC6000
