Nokia C6-01
RM-718 / RM-601
Service Manual Level 1&2
9 Confidential | Copyright © 2010 Nokia | All rights reserved Version 1.0

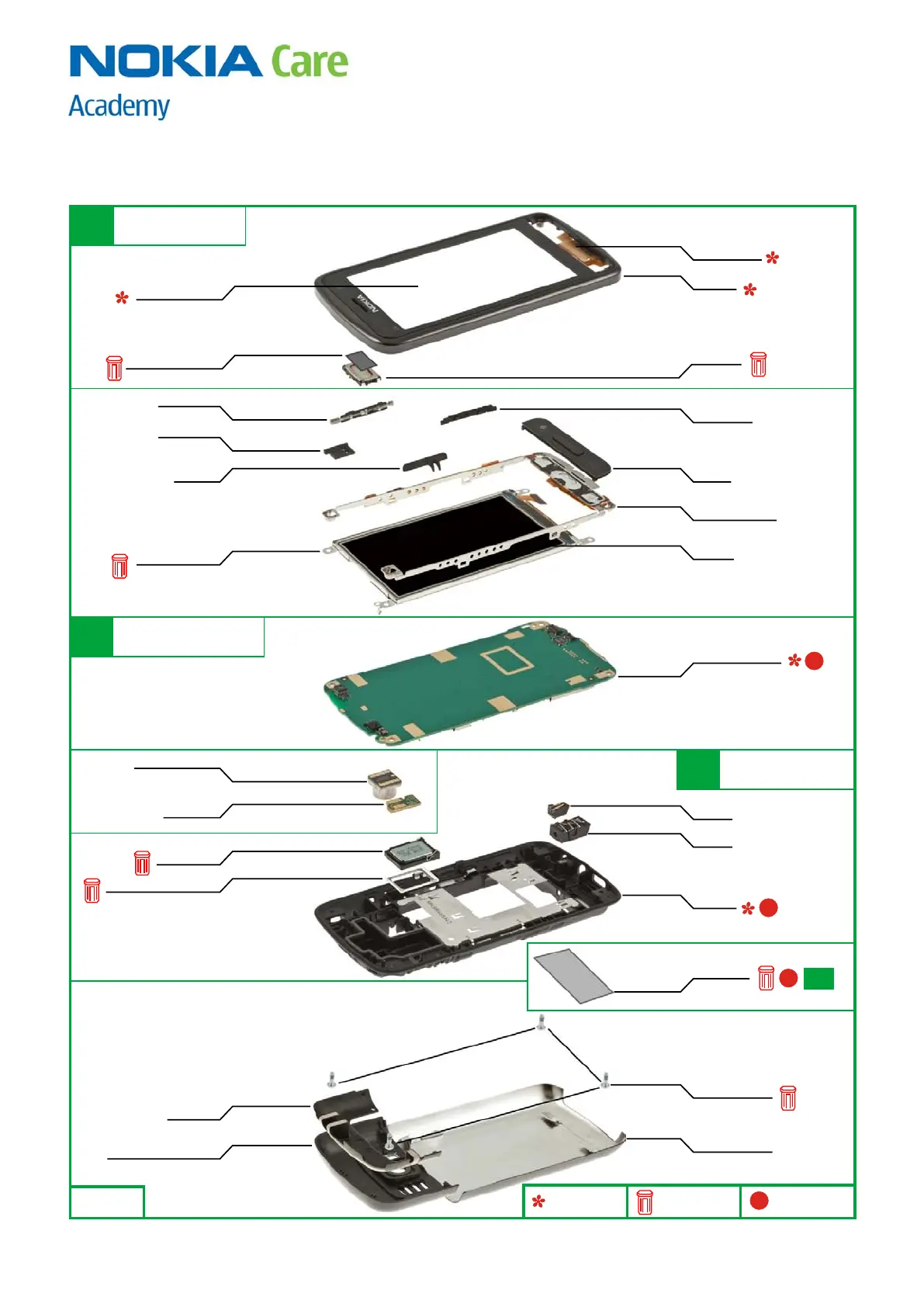

6. EXPLODED VIEW
Only available
as assembly
Not reuseable
after removal
Repair/swap
only in level 3
Ver. 1.0
A1
A-COVER ASSEMBLY
(I0002 - I0006)
A2
LIGHT SWAP PACKAGE
(I0013 - I0014)
A3
B-COVER ASSEMBLY
(I0016 - I0020)
A2
TOUCH ASSEMBLY
I0002
AV JACK
I0016
B-COVER
I0020
SCREW TORX+ 6
I0021
BATTERY COVER
I0025
KEYMAT
I0001
BUTTON HOLDER
I0009
CAMERA KEY
I0007
FPC ASSEMBLY
I0003
A-COVER
I0006
DISPLAY
I0011
LIGHT SWAP PWB
I0013
TYPE LABEL
I0014
DC JACK
I0017
IHF SPEAKER
I0018
FLASH PWB
I0022
CAMERA MODULE
I0015
ANTENNA
I0023
ANTENNA DECORATIVE
I0024
EARPIECE
I0005
PROXY BOOT
I0026
EARPIECE ADHESIVE
I0004
LOCK KEY
I0010
DISPLAY HOLDER
I0012
VOLUME KEY
I0008
IHF SPEAKER ADHESIVE
I0019
L3
L3
L3
L3
