3.1 Instalación del sistema B601 en el casco

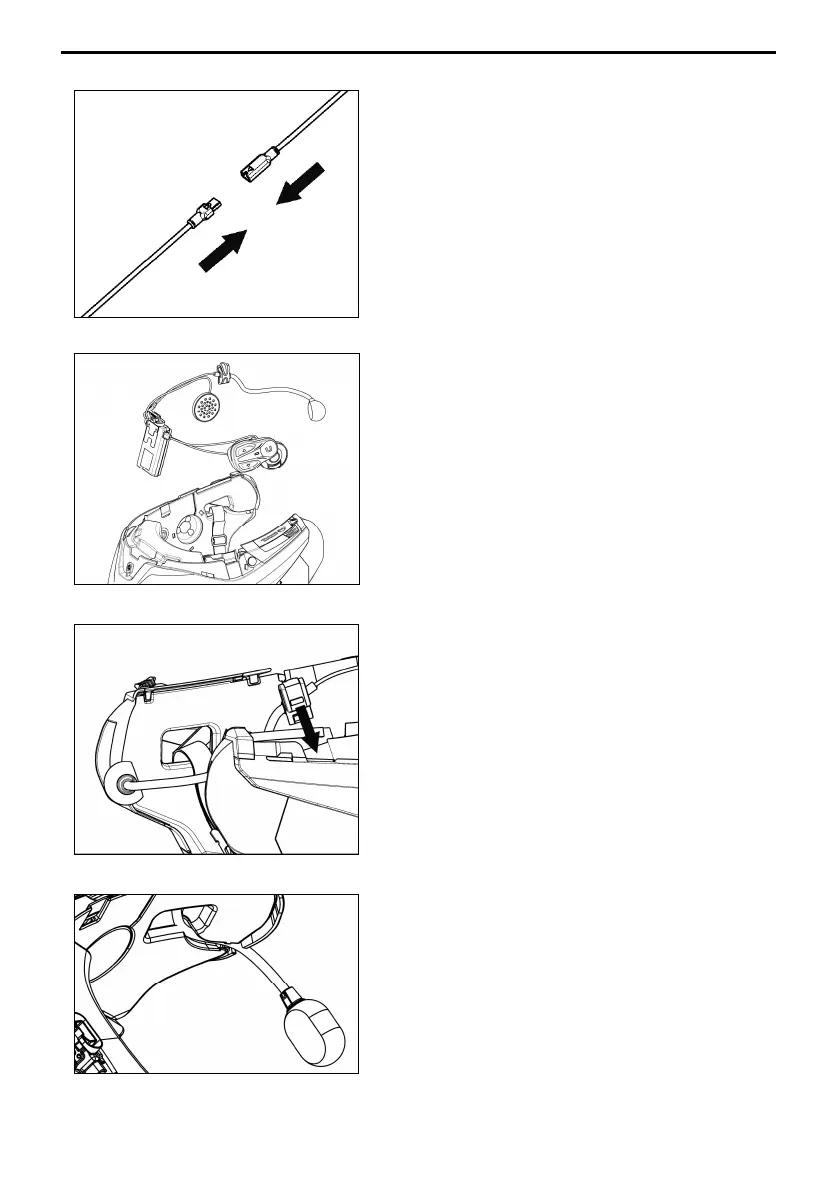

Fig. 2
• Acoplar el conector del micrófono con el
enchufe, siguiendo la dirección de las flechas
(Fig. 2).
NOTA
: Es posible ajustar la posición del micrófono.
Ver el cap. 3.2 para los tipos de ajustes.
Fig. 3
• Introducir el sistema en el alojamiento
correspondiente en la parte trasera del casco,
empujarlo hasta tocar el fondo de la ranura.
(Fig. 3).
Fig. 4
NOTA: para colocar el cableado y el micrófono en el
casco N100-5 siga las instrucciones en el apartado
correspondiente.
• Pasar el cable dentro del casco y encajar el
cierre de fijación de la derecha en su
alojamiento (Fig. 4).
Fig. 5
• Colocar el micrófono en su alojamiento a la
derecha del casco introduciendo el boom
metálico en la ranura de la armazón de
enganche de la carrillera (Fig. 5).
Atención
: comprobar que el lado de apoyo del
micrófono con la frase “
n
” quede hacia el interior del
casco.
