55
3.1
Installation du système B601 dans le casque

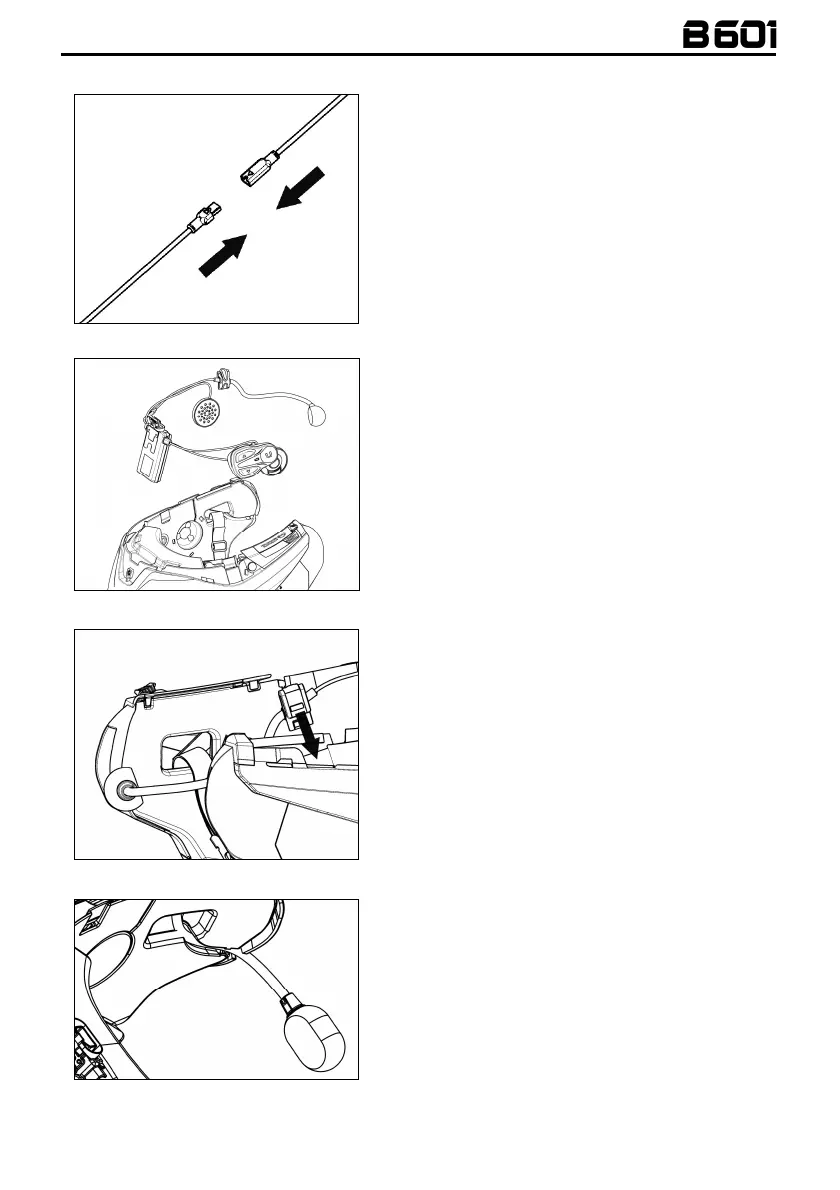

Fig. 2
• Raccorder le connecteur du microphone à la
contrepartie en respectant la direction des
flèches (Fig. 2).
Remarque :
il est possible de régler la position du
microphone. Pour les modes de réglage, voir le
paragraphe 3.2.
Fig. 3
• Insérez le système dans le logement prévu à cet
effet à l'arrière du casque et poussez-le jusqu'au
fond de la rainure (Fig. 3).
Fig. 4
Remarque : pour le positionnement des câblages et
du microphone dans le casque N100-5, suivez les
instructions dans le boîtier dédié.
• Rangez le câble à l'intérieur du casque et faites
déclencher le clip de fixation droit dans le siège
correspondant (Fig. 4).
Fig. 5
• Positionnez le microphone dans le logement ad
hoc sur le côté droit du casque, en insérant le col
de cygne métallique dans la rainure présente sur
la structure de fixation de la mentonnière (Fig. 5).
Attention
: vérifiez que le côté du support du
microphone avec l'indication «
n
» est orienté
vers l'intérieur du casque.
