POUR CASQUE N100-5/87 SEULEMENT – positionnement du pavé
Important
: pour installer le pavé sur les casques N100-5/87, utiliser l’accessoire « ADAPTATEUR PAVÉ » présent
dans l’emballage.

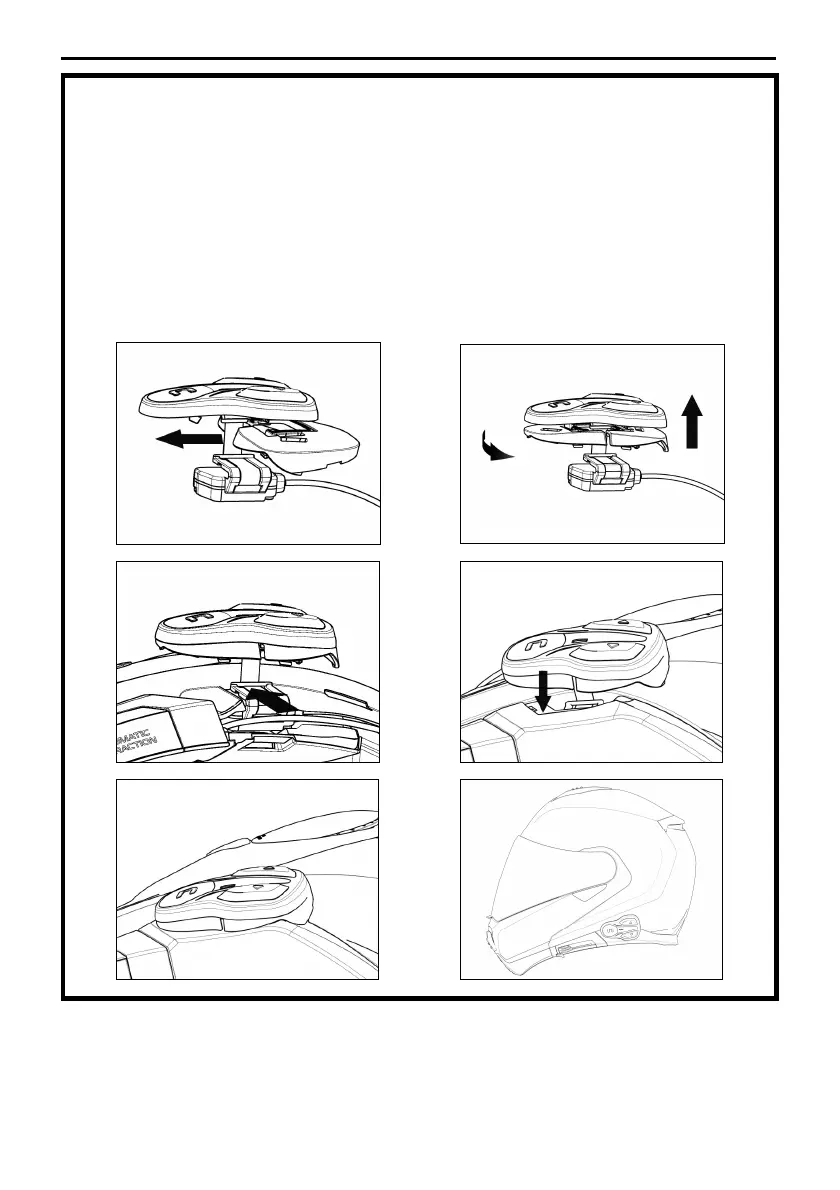

• Insérez le support spécifique du casque sur le câble flexible du pavé (Fig. 15).
• Faites pivoter le support du pavé pour qu'il soit positionné comme le montre la Fig. 16 et fixez-le au
pavé.
• Placez le câble à l'intérieur du casque et faites déclencher le clip de fixation gauche dans son siège (Fig.
17).
• Ouvrez la calotte en caoutchouc du système B601.
• Remontez la garniture du bord et fixez-la à l'aide de la vis ad hoc.
• Accrochez le pavé au casque jusqu'à l'encliquetage des crochets ad hoc (Fig. 18).
• Le positionnement correct du pavé est illustré aux Fig. 19, 20.
Fig. 15
Fig. 16
Fig. 17
Fig. 18
Fig. 19
Fig. 20
• Positionnez les haut-parleurs droit et gauche dans les sièges prévus à cet effet dans les joues en
polystyrène. Si cela est nécessaire, tourner légèrement les haut-parleurs dans leur logement. Si
nécessaire, les fixer à l'aide des autocollants fournis.
• Remettre le mousse de confort en place.
