Norcold DC105 - Conectar Los Componentes Eléctricos

Para invertir la apertura de la puerta
1. Retire la puerta del refrigerador quitando los 3tornillos
que sujetan la bisagra de la puerta al fondo del refrigerador.
2. Abra la puerta y hálela y sáquela del pasador de la bisagra
superior.
3. Saque los 3tornillos que sujetan la rejilla.
4. Saque los 3tornillos que sujetan la bisagra superior.
5. Saque el perno que sujeta la placa del retén de la puerta
a la parte superior del refrigerador.
6. Saque la bisagra superior y la placa del retén de la puerta
del refrigerador.
7. Sujete la bisagra superior y la placa del retén de la puerta
a los lados opuestos del refrigerador.
8. Saque el tornillo que sujeta la manija y el pasador del
retén.
9. Saque el pasador de la manija del retén y el resorte
helicoidal de la puerta.
10. Transfiera el tornillo de fijación al lado opuesto del
pasador del retén.
11. Monte el resorte helicoidal y el pasador del retén en el
lado opuesto de la puerta.
12. Ponga la puerta en el refrigerador y verifique que la
junta selle correctamente.
13. Instale y apriete los 3tornillos que sujetan el pasador de
la puerta a la parte inferior del refrigerador.
Conectar los componentes eléctricos
Requisitos de corriente eléctrica
Operación con CC DC105 - 12 VCC de voltaje (10.9V mín. - 17V máx.)
- 24VCC de voltaje (22.7V mín. - 31.5V máx.)
Este refrigerador funciona con fuentes de electricidad de CC. Su operación fuera de estos límites podría
dañar los componentes eléctricos del equipo y anulará la garantía.
No haga cambio alguno en ninguno de los cables eléctricos suministrados con el refrigerador. Cualquier
cambio que se le haga al cableado eléctrico anulará la garantía.
Conexión de la fuente de alimentación de 12/24 VCC
Para reducir el riesgo de interferencias eléctricas de otros electrodomésticos de CC y la inducción de
sobrecargas de voltaje:
- El refrigerador debe tener una fuente de alimentación independiente de 12/24 VCC.
- Tienda los cables de la fuente de alimentación de CC (incluidos los fusibles) directamente desde la
batería hasta el refrigerador.
- Tuerza los cables de la fuente de alimentación de CC de la batería al refrigerador.
No use un convertidor ni un cargador de batería para suministrar
la alimentación de CC al refrigerador. Estos dispositivos no filtran la
alimentación de CC. Al usar un convertidor o un cargador de batería,
asegúrese de que la batería esté en línea entre estos y el refrigerador.
ATENCIÓN
!
NOR001204NOR001205
13

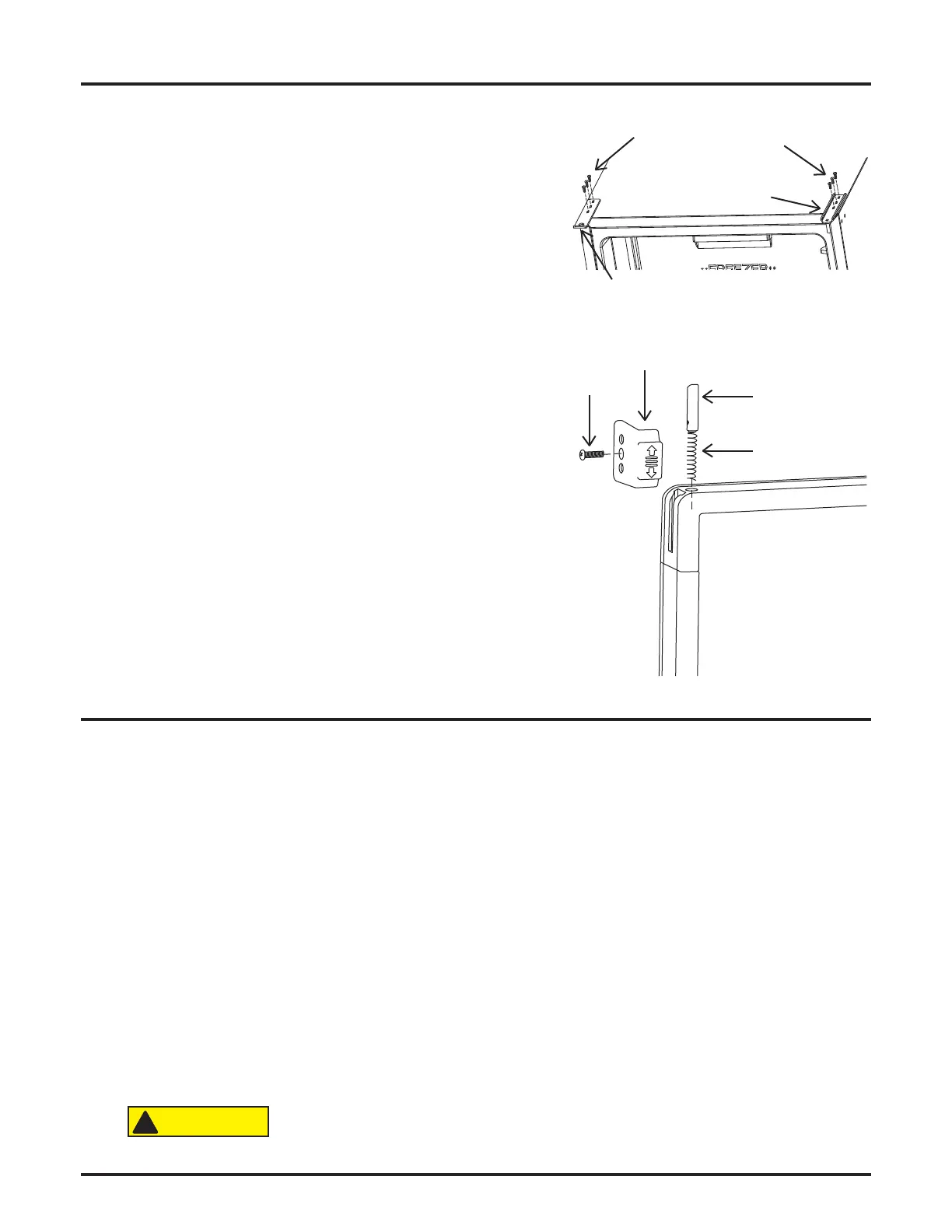

Pernos
Manija del retén
Pasador de bloqueo
Resorte helicoidal
Pernos Pernos
Bisagra de la puerta
Panel de bloqueo de la puerta
