Norcold DC740 - Opciones de Instalación

Opciones de instalación

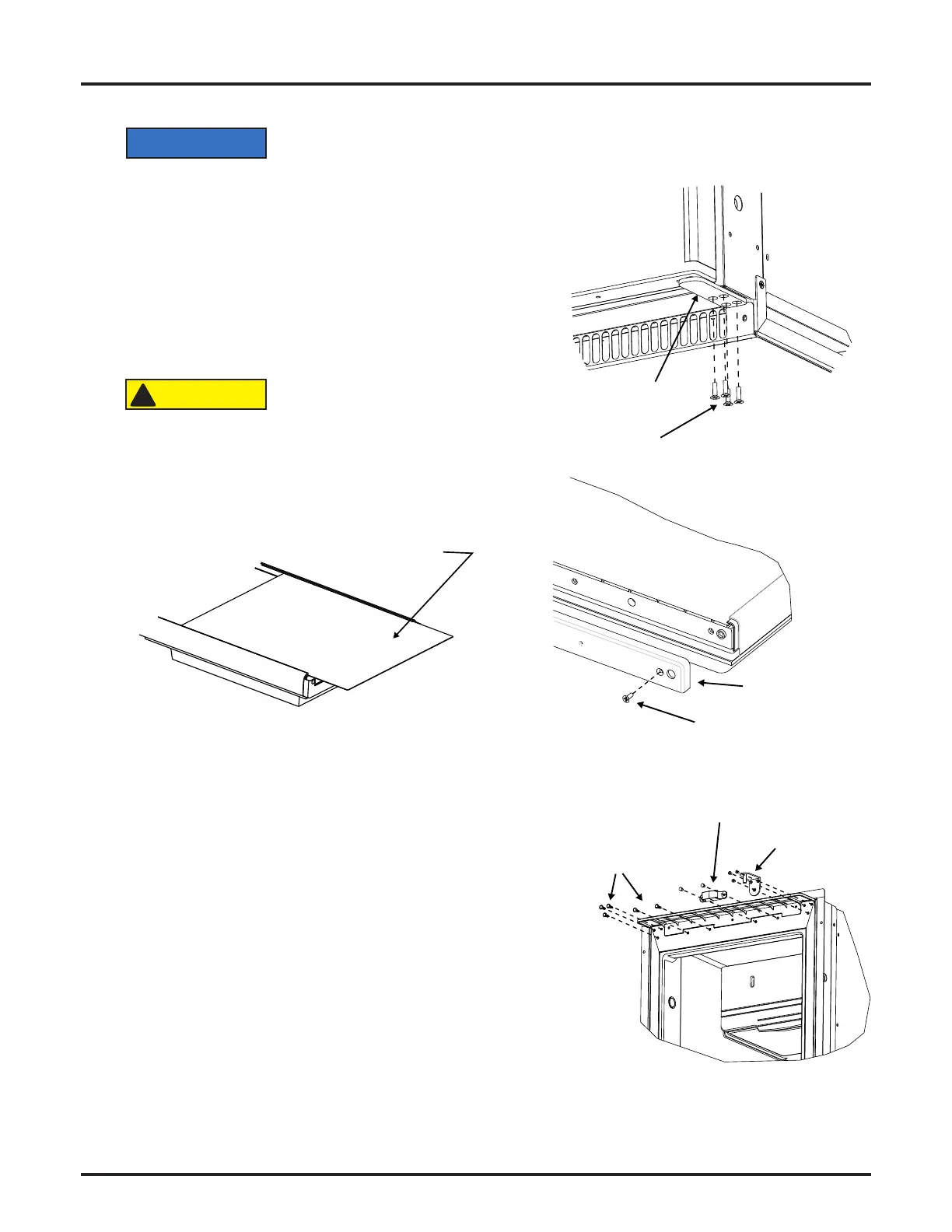

Para instalar un panel ornamental para la puerta
El panel ornamental de la puerta debe tener un grosor no mayor de
2.0mm (0.08pulg.).
1. Saque la puerta del refrigerador quitando los 4tornillos
que sujetan la bisagra de la puerta al fondo del refrigerador
(Art02326).
2. Quite el retén del panel sacando los 3tornillos que lo
sujetan (Art02327).
3. Con cuidado, hale y saque el panel de la puerta
(Art01895).
4. Empuje un nuevo panel de puerta en la ranura de la
puerta.
No apriete demasiado los
tornillos y pernos.
5. Coloque el retén del panel en la ubicación original y
sujételo con 3tornillos.
6. Coloque la puerta en la ubicación original y apriete los
4tornillos.
AVISO
ATENCIÓN
!
12
Art02326
Tornillos
Bisagra de
la puerta
Art02327
Retén del panel
Tornillo
Art01895
Panel de la puerta
Para invertir la apertura de la puerta
1. Saque la puerta del refrigerador quitando los
4tornillos que sujetan la bisagra de la puerta al fondo
del refrigerador.
2. Abra la puerta y hálela y sáquela del pasador de la
bisagra superior.
3. Saque los 3tornillos que sujetan la bisagra superior
(Art02328).
4. Saque los 3 tornillos que sujetan el retén al
refrigerador.
5. Saque los tapones de orificios.
6. Sujete la bisagra superior y el retén de la puerta a
los lados opuestos del refrigerador. Tape los orificios
vacíos con los tapones de orificios.
Art02328
Retén de puerta
Bisagra
superior
Tapones
