Norcold DE105 - Vista Ampliada

MANUAL DE SERVICIO
45
www.norcold.com
VISTA AMPLIADA

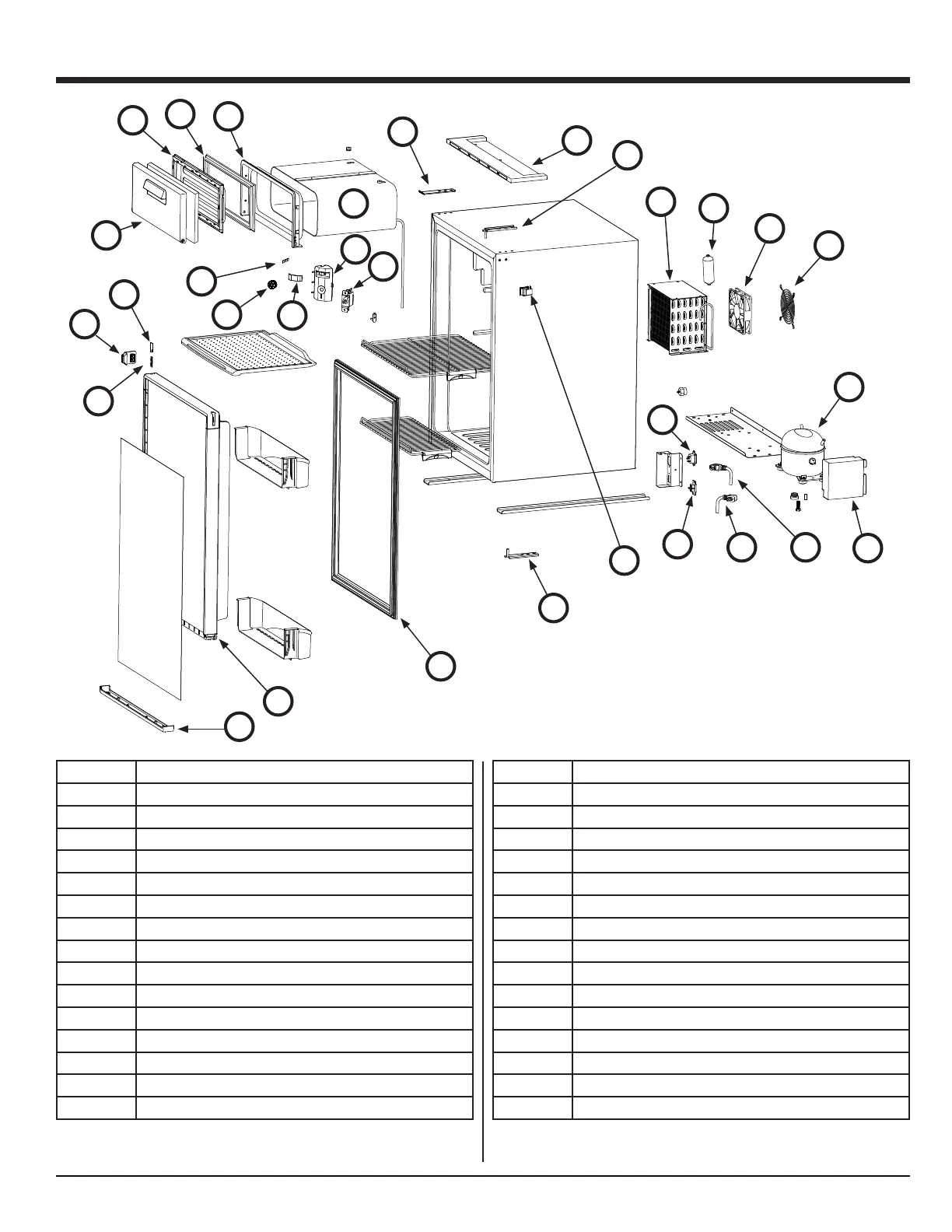

Fig. 1: Vista detallada
N.° Descripción
A Termostato
B Caja de termostato
C Botón de termostato
D Cubierta del LED
E Indicador luminoso LED
F Evaporador
G Rejilla
H Condensador
I Filtro
J Ventilador
K Cubierta de ventilador
L Compresor
M Controlador del compresor
N Cable eléctrico de CA
O Cable eléctrico de CC
N.° Descripción
P Toma de CA
Q Toma de CC
R Interruptor de puerta
S Bisagra de la puerta (2x)
T Panel de bloqueo de la puerta
U Bloqueador
V Traba de puerta deslizante
W Resorte de traba de la puerta
X Puerta del congelador
Y Revestimiento interno de la puerta del congelador
Z Empaquetadura de la puerta del congelador
1 Guarnición del evaporador
2 Cobertura de la puerta
3 Puerta
4 Empaquetadura de puerta
NOR000870A
A
C
B
D
E
G
F
H
I
M
J
N
Q
U
R
V
K
O
L
P
S
W
T
X
Y
1
Z
2
3
4
S
