Manuel d’installation 4

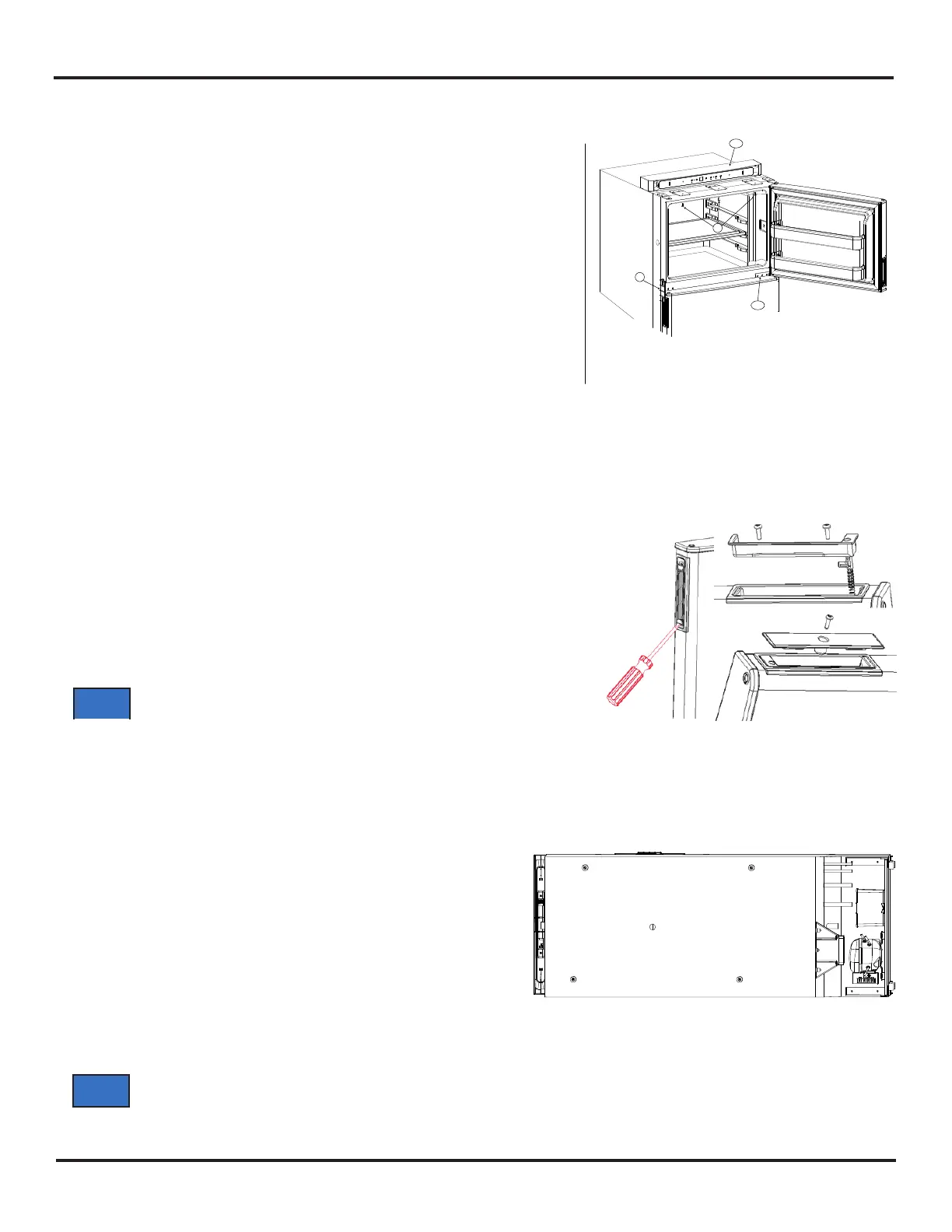

Inversion de l’oscillation de la porte
Ce réfrigérateur est équipé de charnières de porte qui peuvent être placées dans l’angle opposé pour changer le sens d’ouverture de la
porte.
1. Retirer le réfrigérateur de l’enceinte pour permettre l’accès aux charnières
inférieures.
2. Retirer le congélateur et la porte des aliments frais (voir Art 02737) :
- Ouvrir la porte du congélateur.
- Retirer les vis de la charnière centrale. [71]
- Retirer les portes de l’armoire et soulever la porte du congélateur de la
charnière centrale.
- Retirer la charnière centrale et retirer la porte des aliments frais.
3. Inverser l’oscillation de la porte de l’armoire (voir Art 02737) :
- Retirer les vis qui xent la gâche.
- Inverser la gâche [65] et la placer de l’autre côté de l’armoire du réfrigérateur.
- Fixer la gâche [65] à l’aide des vis.
- Utiliser un tournevis à tête plate pour retirer l’axe de charnière et le déplacer de l’autre côté.
4. Changer la position des poignées de porte (Voir Art 02738) :
- À l’aide d’un tournevis à tête plate, retirer la poignée du boîtier de chaque porte.
- Retirer les 2 vis et le boîtier de la poignée, le loquet et le ressort de chaque porte.
- De l’autre côté de la porte, retirer une vis et retirer le couvercle de la poche.
- Placer la poignée inférieure sur la porte supérieure et la poignée supérieure sur la
porte inférieure.
- Fixer chaque poignée de porte et couvercle de poche à l’aide des vis.
5. Poser le réfrigérateur sur le côté pour accéder à la charnière inférieure (voir
Art 02743)
Le réfrigérateur doit être placé du côté le plus proche du compresseur
vers le bas.
- Fixer la charnière inférieure supplémentaire fournie avec le réfrigérateur.
- Déplacer l’axe de charnière de la charnière inférieure existante vers la nouvelle
charnière inférieure.
- Retirer la charnière inférieure existante.
- Remettre le réfrigérateur en position debout.
6. Réinstallation des portes
- Placer la porte des aliments frais sur l’axe de charnière inférieure.
- Placer la charnière centrale et l’axe de charnière dans le haut de la
porte des aliments frais.
- Faire glisser la porte du congélateur vers le haut dans l’axe de
charnière supérieur.
- Tirer légèrement les deux portes de l’appareil et placer la porte du
congélateur sur l’axe de la charnière centrale.
- Fixer la charnière centrale à l’aide des vis.
An d’éviter tout endommagement du letage des axes de charnière, les serrer à fond à la main avant de les serrer
davantage à l’aide d’un tournevis.
Options d’installation
65
41
364
371
ART 02737
ART 02738
ART 02743
AVIS
