Schéma de câblage

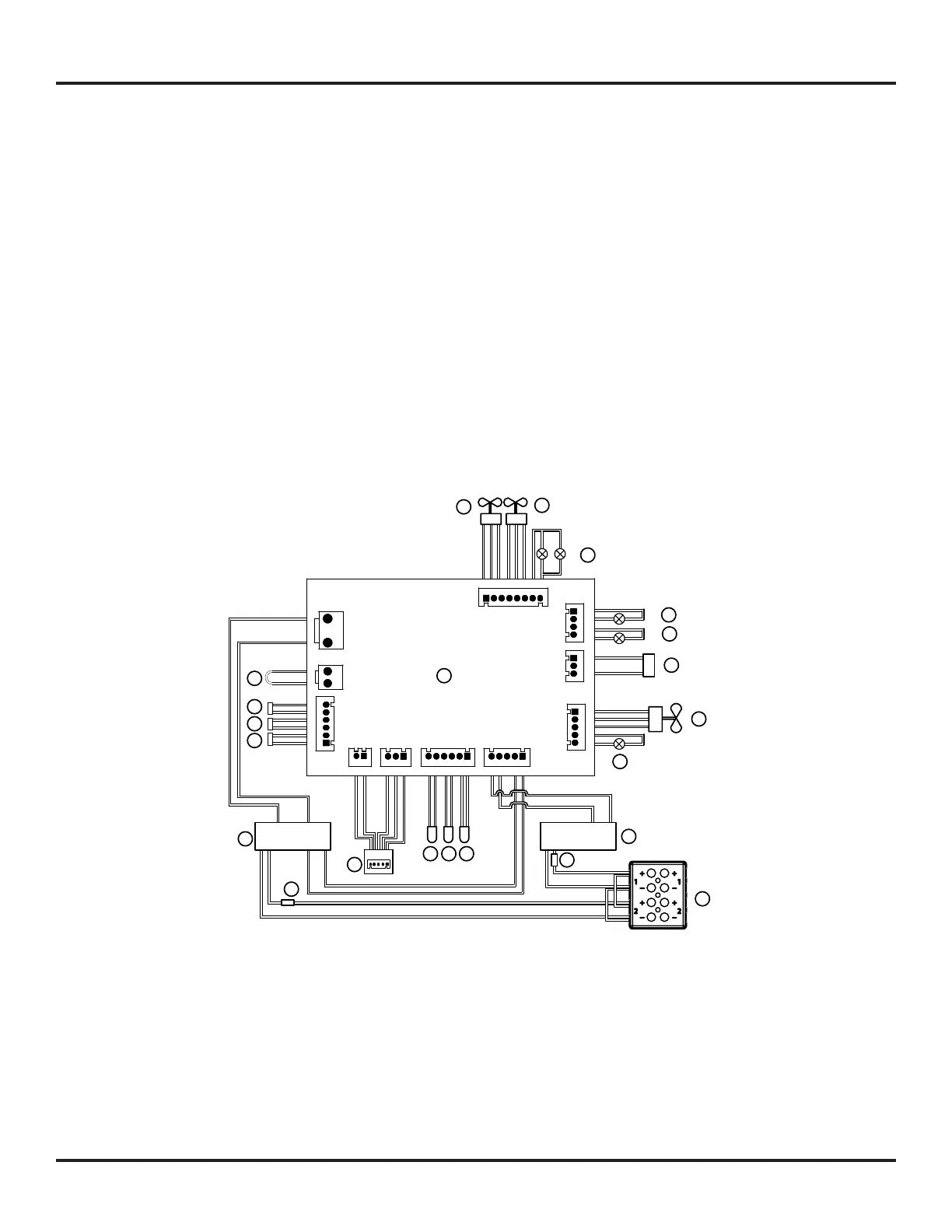

Le schéma de câblage présente les composants suivants (voir Art:)
1 ..............................................................................Alimentation d’entrée 12 V CC
2 .............................................................................. Panneau de contrôle principal
3 ....................................................................Contrôleur de compresseur du congélateur
4 ...................................................................Contrôleur de compresseur de produits frais
5 ............................................................................................ Filchauant
6 ....................................................................Interrupteur de la lampe de la porte gauche
7 .....................................................................Interrupteur de la lampe de la porte droite
8 .......................................................................Interrupteur de la lampe du congélateur
9 ......................................................................................Panneaud'achage
10 .....................................................................Capteur de température des aliments frais
11 .......................................................................Capteur de température du congélateur
12 ...........................................................................Capteur de température ambiante
13 ................................................................. Lumièreducompartimentdedenréesfraîches
14 ....................................................Ventilateurd'évaporationducompartimentdedenréesfraîches
15 ...................................................................Ventilateur du condenseur des aliments frais
16 .....................................................................Ventilateur du condenseur du congélateur
17 ................................................................................... Lumière du congélateur
18 ....................................................................................Lumière de porte droite
19 ..................................................................................Lumière de porte gauche
20 ....................................................................................Fusible du congélateur
21 ..................................................................Fusibleducompartimentdedenréesfraîches
22 ...................................................................................................PCI
1 : Entrée d’alimentation 12 V CC 12 : Sonde de température ambiante
2 : Panneau de contrôle principal 13 : Lampe intérieure pour aliments frais
3 : Contrôleur de compresseur du congélateur 14 : Ventilateur d'évaporation du compartiment
dedenréesfraîches
4 : Contrôleur de compresseur de produits frais 15 : Ventilateur du condenseur des aliments frais
5 : Chaueretteàclapet 16 : Ventilateur du condenseur du congélateur
6 : Interrupteur de la lampe de porte gauche 17 : LED de la porte du congélateur
7 : Interrupteur de la lampe de porte droite 18 : LED de la porte droite
8 : Interrupteur de la lampe du tiroir 19 : LED de la porte gauche
9 : Tableaud'achageàboutons 20 : Fusible du congélateur
10 : Sondeducompartimentdedenréesfraîches 21 : Fusibleducompartimentdedenréesfraîches
11 : Sonde du congélateur 22 : Connexion au bus CAN
Brown
White
White
Black
Brown
White
Black
Red
Blue
+
-
+
F
D
C
P
T
CLK
GND
SETB
12V
DIN
+
-
+
F
D
C
P
T
Black
Red
White
White
Blue
White
Blue
White
Blue
Yellow
Black
Orange
Blue
Red
Green
Brown
White
Black
White
White
Black
Red
White
Red
White
FUSE
White
Black
FUSE
1
2
3
4
5
6
7
8
9
10 11 12
13
14
15
16
17
18
19
20
21
22
White
Black
White
Black
White
Blue
White
White
White
Brown
Black
White
Blue
-
-
-
+
+
+
GND
GND
ZFK
LDK
LCK
ZFF
LDF
LCF
GND
GND
CNL
CNH
MD
ND
5V
12V
5V
LDC
LCC
LDT
LCT
12VJRS
LCR
GND
LCL
HW
LD
LC
5V
GND
SDA
CLK
SETB
12V
GND
GND
GND
LD
MDR
5V
MDL
5V
CN4
CN5
CN2
CN1
CN9
CN3
CN10
CN7
CN8
CN6
