Før montering
Sjekk først kjølehjørnet for skader etter oppakking. Et skadet apparat må ikke tas i bruk! Ved
skader, vennligst kontakt transportør og sørg for at det blir gjort annmerkninger på fraktbrev. Sjekk
så at du har alle delene mot delelisten helt bakerst i denne brukerveiledningen. Ta kontakt med
leverandør ved skader eller mangler.
Kjølehjørnet krever spenning på 220-240VAC 50 Hz og må kobles til en jordet min. 10A stikkontakt.
Dersom ledningen ikke er lang nok (3,6 m nettledning er tilkoblet bakveggen), må en elektriker
installere en min. 10A kontakt nærmere kjølehjørnet, f.eks. over taket på kjølehjørnet. La aldri
kjølehjørnet være tilkoblet en skjøteledning permanent. Stikkontakten må være lett tilgjengelig for
installasjons-/servicemann.
Når du skal montere ditt nye kjøkken med Norcool kjølehjørne, bør kjølehjørnet monteres før
kjøkkeninnredningen og på det stedet det skal stå.

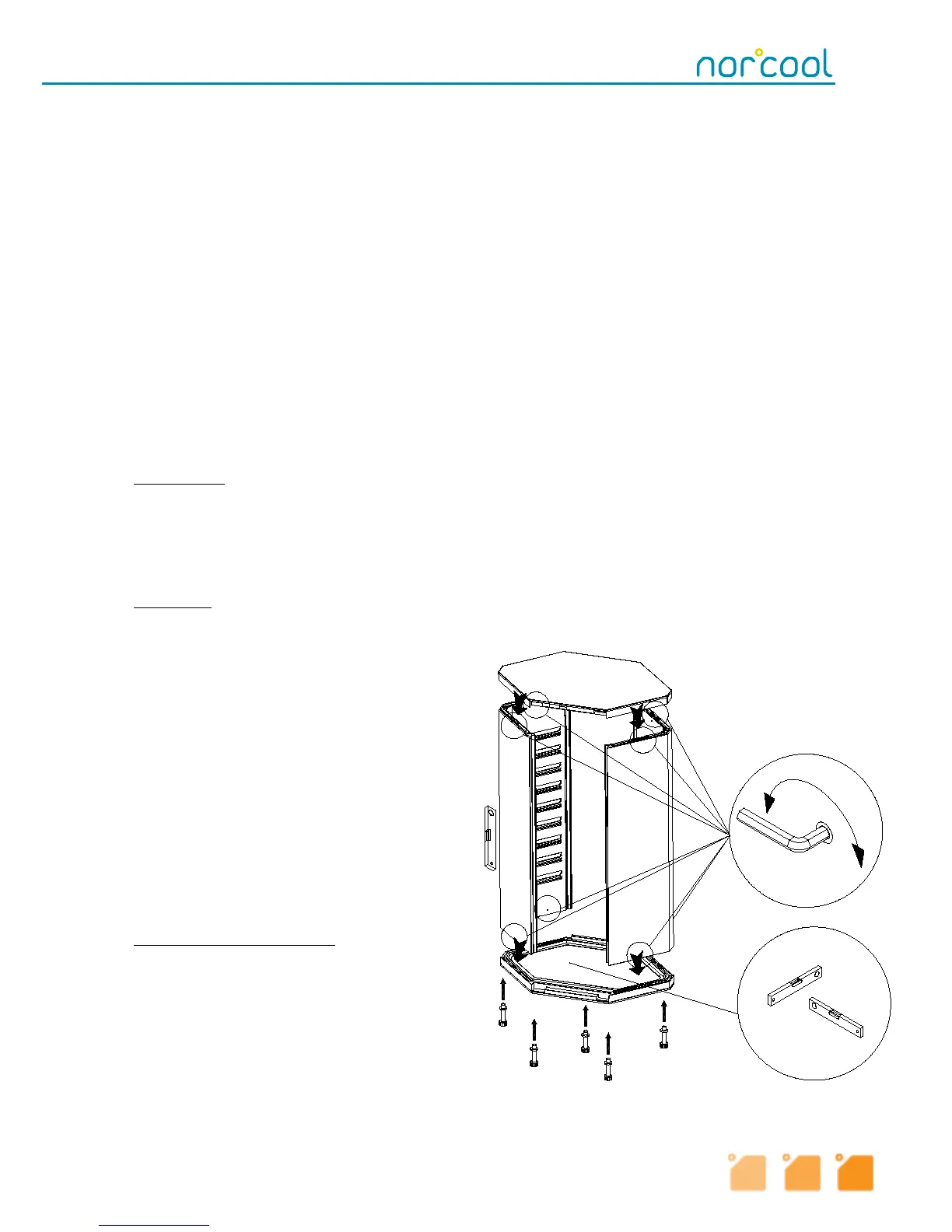

2. Sidevegger. Før sideveggene monteres, påse at
låsehaker er vridd helt inn i låsehuset. Vri
låsehakene tilbake helt til du hører et knepp. For
korrekt låsing skal umbraconøkkelen vris ca.
145°. NB! Det kan knake i elementene
når de låses fast. Sideveggene monteres på
gulvelementet og låses fast. Legg på plass
takelementet og lås fast. Det er påmontert
anslagslister for døren på alle elementer.
Kontroller at de fire anslagslistene flukter i
hjørnene. Sett på hvite medfølgende
plastplugger i låsehullene for å skjule disse.
Dersom det skal monteres heldekkende rustfrie
elementer, gå nå rett til “Montering heldekkende
rustfrie elementer for frittstående kjølehjørne.”
3. Bakvegg med kjøleaggregat. Maskindelen av
kjølevegg skal vende ut mot hjørnet i kjøkkenet
Løft bakvegg gjennom døråpningen i
kjølehjørnet og monter denne i åpning i
bakkant. Sørg for at du får tak i nettledningen
etter montering! Skru fast bakveggen ved hjelp
av 5 hvite plastskruer med plastskiver. NB! Trykk
bakvegg godt inn samtidig som du skrur.
Montering
1. Montering av skrog
1. Gulvelement. Begynn med gulvelementet. For integrering monteres stillføttene til gulvelementet,
og justeres til ønsket høyde i forhold til sokkelhøyde på kjøkkenet. Kontroller at det er i vater.
Maksimum sokkelhøyde er 190mm og minimum er 145mm.
Frittstående kjølehjørne skal ikke ha stillføtter. Gulvelement må stå stødig og i vater. Dette er
viktig for at de øvrige elementene og døren skal få god tetning.
Fig 2
4
