2. Montering heldekkende rustfrie elementer
for frittstående kjølehjørne (se figur 3)
Rustfrie sideplater
1. Forberedelser: Kjølehjørnet må legges ned
med døråpningen opp for å montere rustfrie
elementer på sideveggene. Legg papp eller
lignende på gulvet for å unngå riper. NB!
Isopor på rustfrie sideplater skal ikke
fjernes!
2. Feste rustfrie sideplater. Skyv rustfrie
sideplater inn på sideveggenes skrog.
Påse at elementene er plassert korrekt
og fest med 8 stk. (4,8 x 16) medfølgende
selvborende skruer. Disse skrus i gulv og
tak i slissespor på de rustfrie sideplatene
med batteridrill. Reis opp kjølehjørnet for
videre montering. Gå tilbake til punkt 1.3
“Bakvegg med kjøleaggregat.” Etter dette,
fortsett på denne siden.

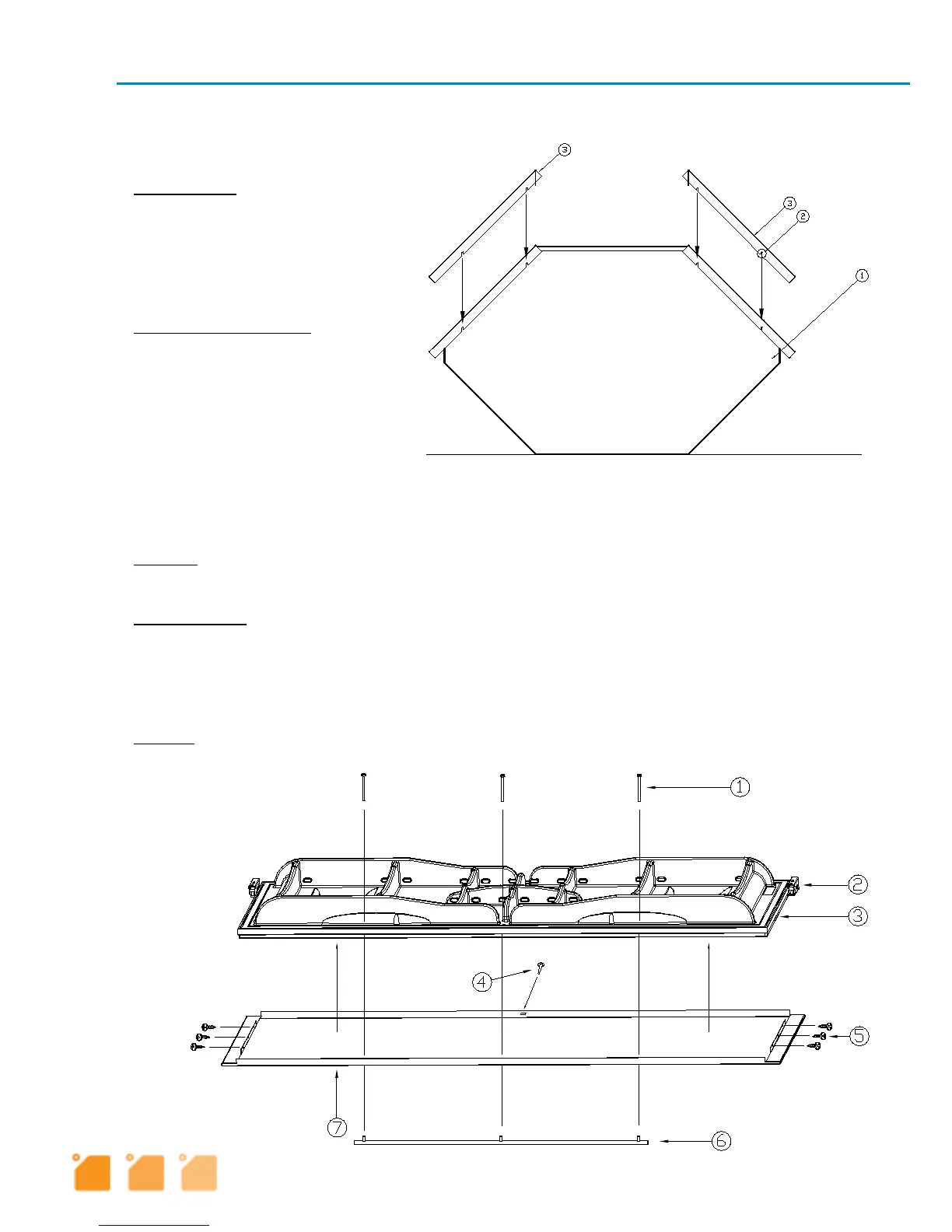

Fig 3
1. Gulv-/takelement
2. Slissespor
3. Rustfri heldekkende
sideplater
Rustfri dørpanel (se figur 4, 5 og 6)
1. Hengsler. Skru ut skruer som sitter i nedsenk til hengsler på selve døren. Skru hengslene til
døren. Vær oppmerksom på at det er forskjell på høyre og venstre hengsle!
2. Feste dørpanel. Legg dørpanelet på et rett underlag gjerne med papp slik at det ikke blir
riper i panelet. Påse at håndtakssiden ikke kommer på samme side som hengslene. Posisjoner
kjøledøren midt på dørpanelet og skru fast med 6 stk. medfølgende skruer i forborede hull på
under- og oversiden av kjøledøren. Sett inn plastplugg i avlangt hull midt på hengsleside for å
feste panelet enda bedre.
3. Håndtak. Fest det rustfrie håndtaket med de 3 medfølgende skruene i de forborede hullene i
dørpanelet.
Fig 4
1. Skrue til feste av håndtak
2. Hengsle
3. Kjøledør
4. Plastpropp
5. a) 6 stk skruer til feste av
rustfritt heldekkende
dørpanel.
b) 6 stk skruer til feste
av to dekorlister
6. Håndtak
7. Rustfritt dørpanel
