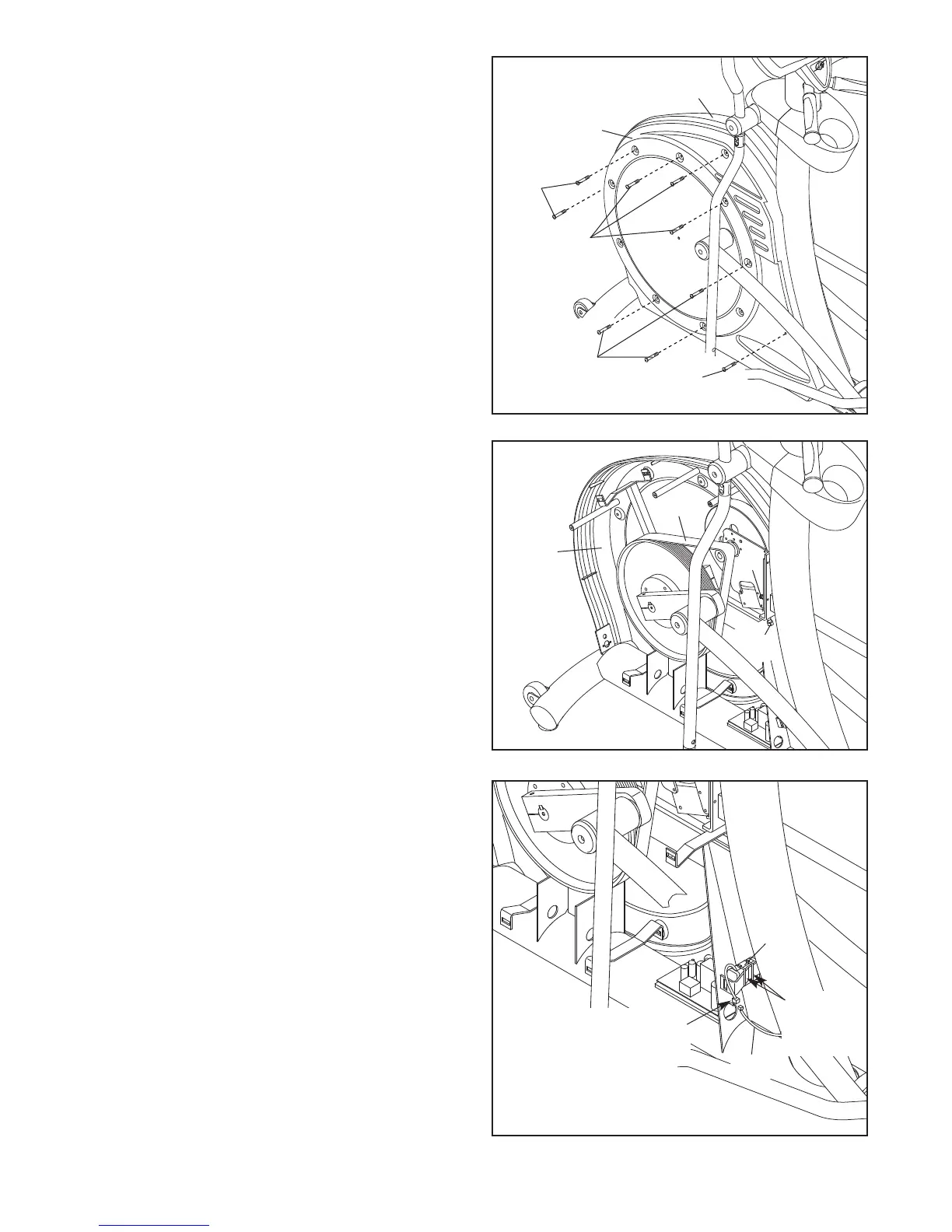

7. SÍNTOMA: LOS PEDALES SE RESBALAN O
CEDEN SOBRE EL GENERADOR DE ENERGÍA
D
E CADA REVOLUCIÓN
S
i los pedales se resbalan sobre el generador de
energía, la correa de manejo está resbalándose.
Usted necesitará ajustar la tensión de la correa de
manejo. Remueva los nueve Tornillos de Cabeza
Botón de 1/4” x 3/4”(59) del Protector Lateral
Izquierdo (6), y monte sobre un pivote el Protector
Lateral Izquierdo.
Remueva el Protector Lateral Derecho (7) de la
misma manera.
22
Nota: Por existir claridad, el disco del pedal izquierdo
no se muestra. Gire el disco del pedal hasta que la
Correa de Manejo (15) sea accesible.
Suelte los cuatro Tornillos de la Tapa de 1/4” x 3/8”
(49 [sólo uno se muestra]). Apriete el Perno de
Tensión del Generador (103) con 1/4 de giro hasta
que la Correa de Manejo (15) deje de deslizarse.
Vuelva a apretar los cuatro Tornillos de la Tapa de
1/4” x 3/8”, y afiance el Protector Lateral Izquierdo
con nueve Tornillos de Cabeza Botón de 1/4” x 3/4”
(59).
Asegure el Protector Lateral Derecho (7) de la misma
manera.
CÓMO REEMPLAZAR EL PAQUETE DE BATERÍAS
Si usted está reemplazando el Paquete de Baterías
(95), vea el párrafo en la parte superior de esta página
y monte sobre un pivote el Protector Lateral Izquierdo.
Luego, localice el Paquete de Baterías (95).
Desconecte el alambre de la batería del Cable de la
Batería Inferior (77). Corte los amarres de los cables y
deseche el Paquete de Baterías según la ley federal.
Siga este paso en reverso para conectar el nuevo
Paquete de Baterías (95).
Vea el párrafo en la parte superior de esta página y re-
conecte el protector lateral izquierdo.
59
59
6
59
59
15
49
90
7
7
95
Amarres
de los
Cables
Cable de la
Batería
77
