7
MONTAGE
De montage van deze loopband moet door twee mensen gebeuren. Plaats de loopband op een open plek en
verwijder de verpakking. Gooi de verpakking pas weg wanneer u de loopband volledig gemonteerd heeft.
Opgelet: De onderkant van de loopband is met een hoogwaardig smeer behandeld. Het kan zijn dat tijdens het
vervoer wat van het middel op de bovenkant van de loopband terecht is gekomen of zich in de verpakking be-
vindt. Dit is normaal en tast de prestatie van de loopband niet aan. Mocht er wat van het middel op de bovenkant
van de loopband bevinden, veeg dit dan met een zachte lap gewoon weg.
Tijdens de montage zult u de meegeleverde inbussleutels , rubber hamer , uw eigen kruiskop-
schroevendraaier , en engelse sleutels nodig hebben , und schaar .

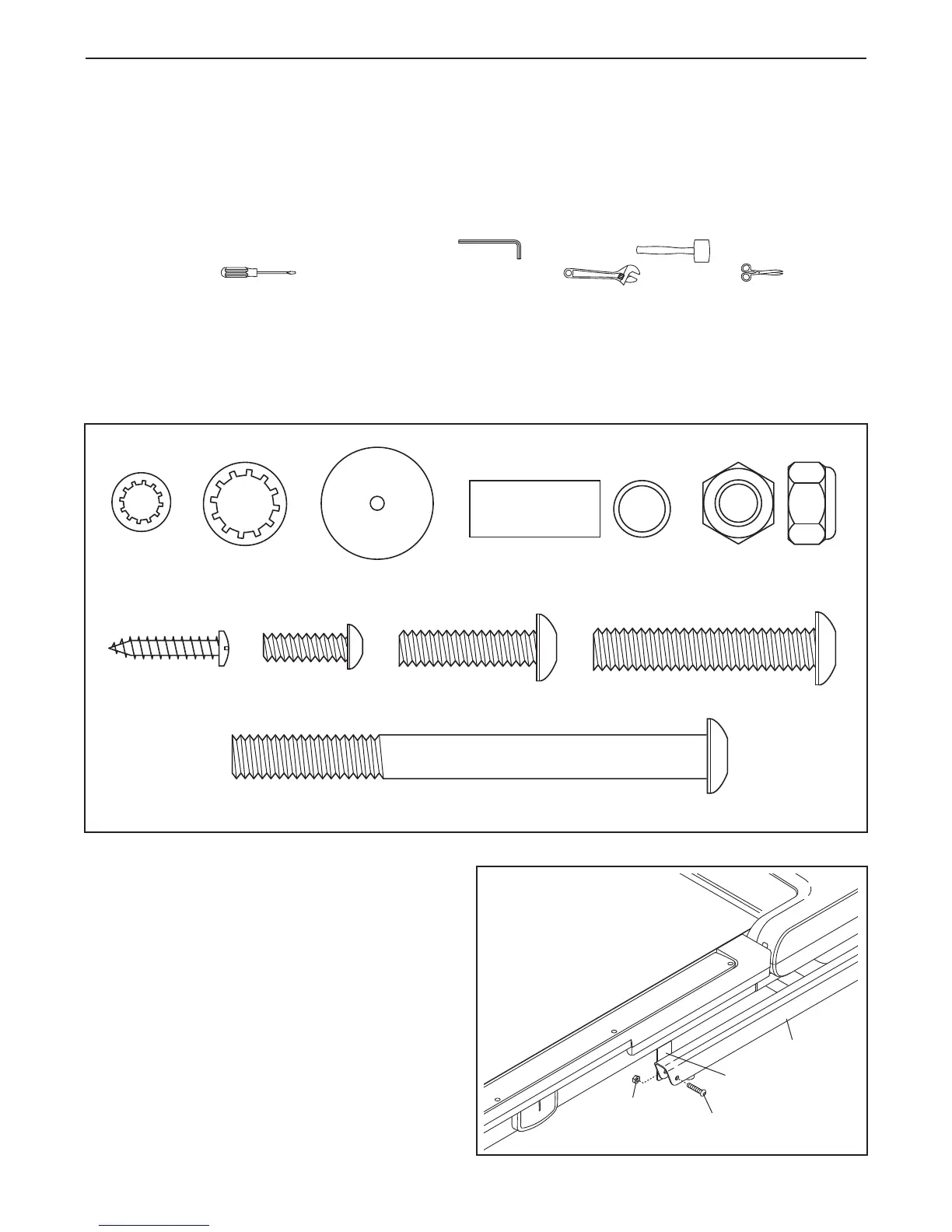

Bekijk de tekeningen hieronder om u te helpen met het zoeken naar onderdelen. Het nummer tussen haakjes
onder iedere tekening is het nummer van het onderdeel van de LIJST MET ONDERDELEN aan het eind van
deze handleiding. Het getal na de haakjes geeft het aantal onderdeeltjes aan wat nodig is voor de montage.
Opmerking: Als er een onderdeel onderbreekt, controleer of het onderdeel vooraf is gemonteerd. Om
schade aan de plastic onderdelen te vermijden, gebruik nooit elektrisch gereedschap voor de montage.
3/8" Moer (8)–3
Tussenstuk van de
Kussen van de
Basis (13)–2
3/8"
Sterring
(9)–4
5/16"
Sterring
(10)–6
#8 x 1"
Schroef (2)–4
3/8" x 4 1/4" Bout (6)–4
3/8" x 2" Bout (4)–3
Tussenstuk van het
Bout (80)–4
5/16" x 1 1/4"
Bout (7)–6
1/4" x 3/4"
Bout (5)–4
1. Zorg ervoor dat het snoer uit het stopcontact
getrokken is.
Verwijder de 3/8" Moer (8), de 3/8" x 2" Bout (4)
en de transportbeugel (A) van de Basis (83).
Herhaal deze stap aan de andere kant van de
loopband. Gooi de transportbeugel weg; de
Moeren en Bouten worden in stap 3 en 6 ge-
bruikt.
83
4
A
8
1
