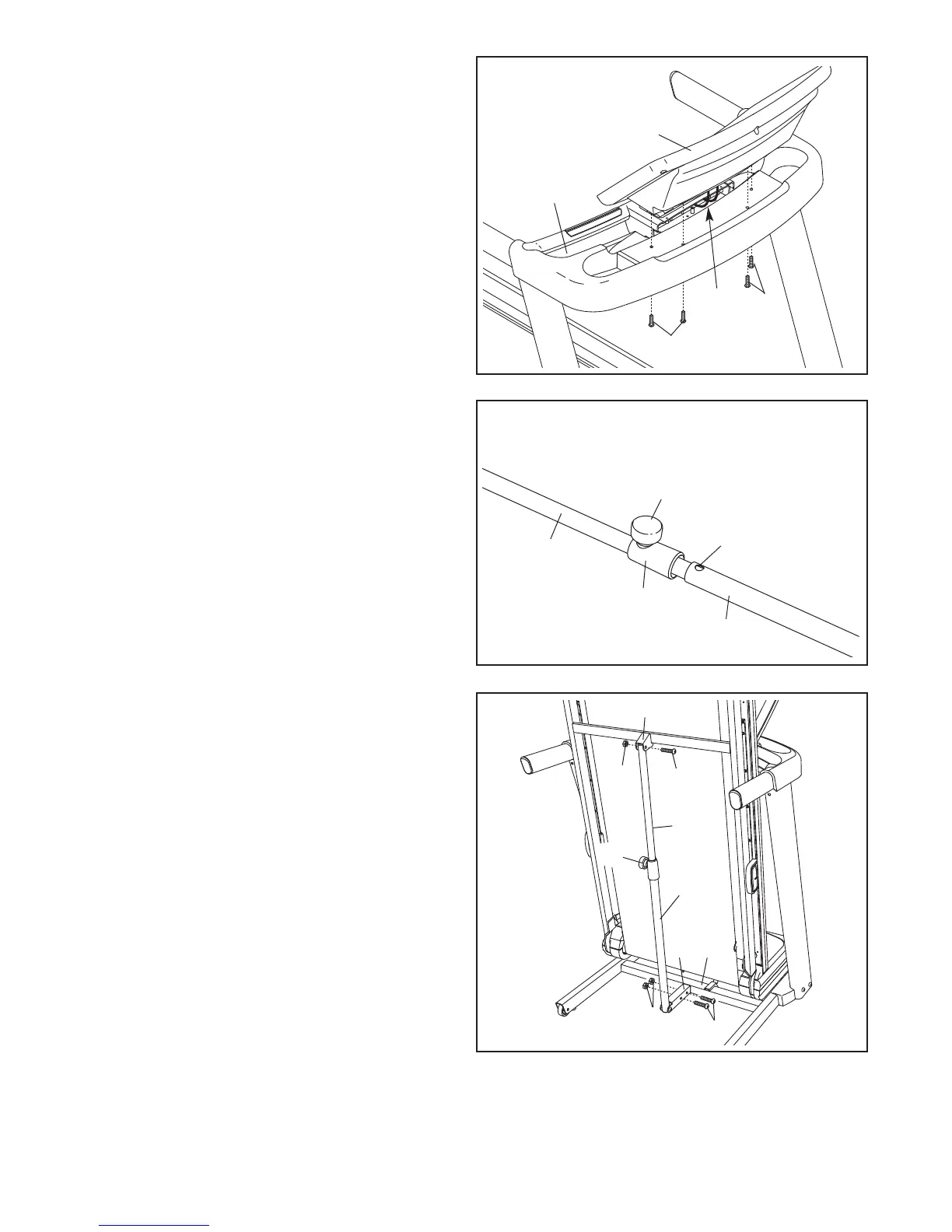

12. Individuare il Dispositivo a Scatto di Chiusura
(53). Togliere la fascetta dall’estremità del tubo.
Verificare che il manicotto sia stato inserito
sopra al foro indicato e che la Manopola (54) di
Chiusura a Scatto sia bloccata nel foro indicato.
Tirare il manicotto per verificare che sia po-
sizionato correttamente.
54
Manicotto
Foro
Tubo
53
11. Inserire i cavi del Gruppo Consolle nel Gruppo
corrimano.
Fissare il Gruppo Consolle al Gruppo Corrimano
con quattro Bulloni da 1/4" x 3/4" (5).
Prestare
attenzione a non pizzicare i fili.
Gruppo
Consolle
5
5
Cavi
Gruppo
Corrimano
11
12
13. Sollevare il Telaio (56) nella posizione indicata.
Con l’aiuto di una seconda persona reggere
il Telaio fino al completamento di questa
fase.
Dirigere il Dispositivo a Scatto di Chiusura (53)
in modo tale che la barra grande e la Manopola
(54) di Chiusura a Scatto (54) si trovino nelle
posizioni indicate. Montare la Staffa Chiusura a
Scatto (14) e il Dispositivo a Scatto di Chiusura
(53) alla Base (83) con due Bulloni da 3/8" x 2"
(4) e due Dadi da 3/8" (8).
Fissare l’estremità superiore del Dispositivo a
Scatto di Chiusura (53) alla staffa sul Telaio (56)
con un Bullone da 3/8" x 2" (4) e un Dado da
3/8" (8). Nota: potrebbe essere necessario spo-
stare in avanti e indietro il Telaio per allineare il
Dispositivo a Scatto di Chiusura con la staffa.
Abbassare il Telaio (56) (vedere la sezione
COME ABBASSARE IL TAPIS ROULANT PER
L’USO a pagina 28).
53
8
8
Grande
Barrel
83
4
56
14
13
4
14. Assicurarsi che tutti i pezzi siano avvitate prima dell’uso del tapis roulant. Se ci sono delle pellicole di
plastica sugli adesivi, toglierle. Per proteggere il pavimento o la moquette, mettere un tappeto sotto il tapis
roulant. Nota: potrebbe essere inclusa dell’extra ferramenta. Tenere l’inclusi chiavi esagonali in un posto si-
curo; La chiave esagonale grande viene utilizzata per regolare il nastro scorrevole (vedere a pagina 30 e 31).
