10

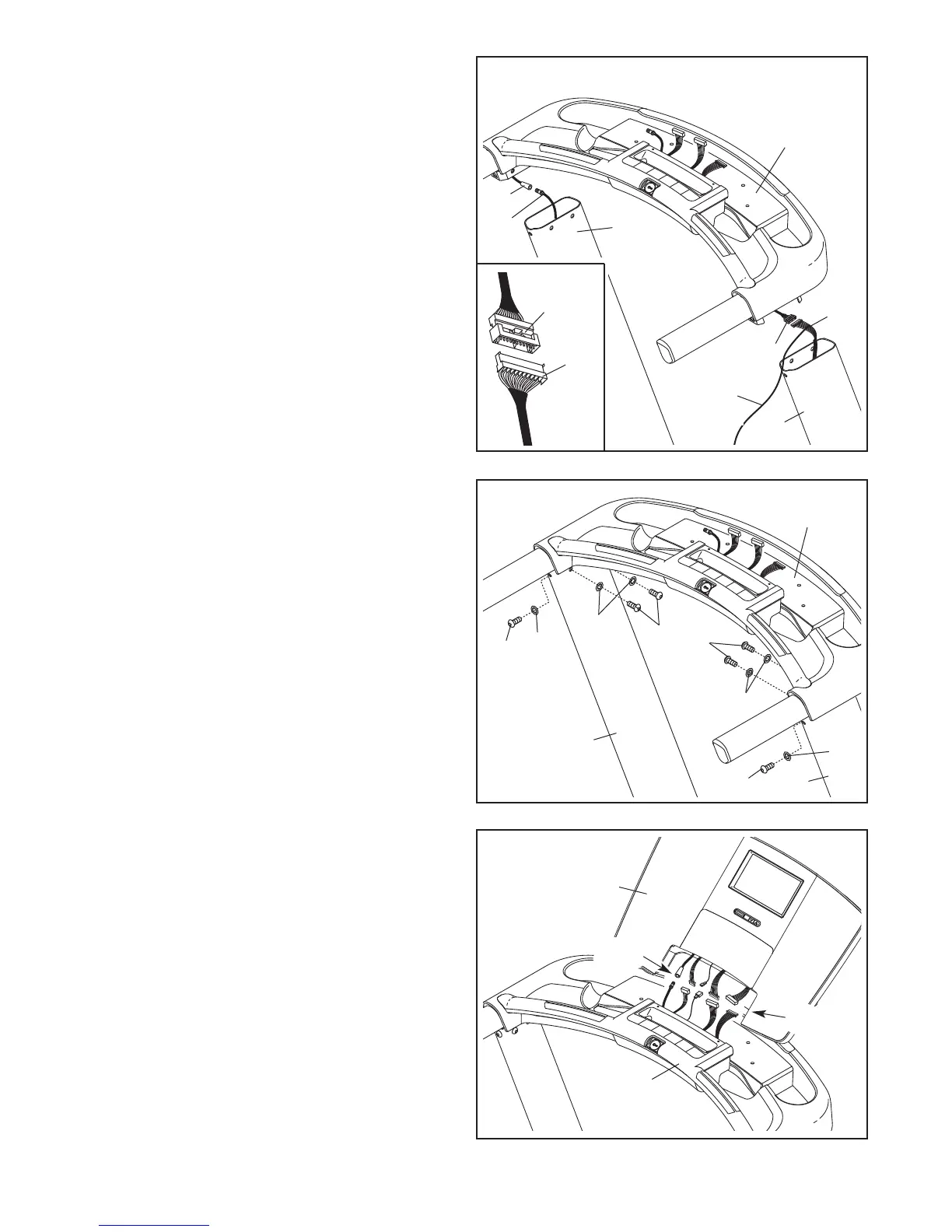

8. Con l’aiuto di un’altra persona, reggere il gruppo
corrimano vicino al Montante Destro (78) e
Montate Sinistro (74). Collegare il Cavo
Montante (38) al filo della consolle.
Vedere dise-
gno allegato. I connettori dovrebbero inse-
rirsi agevolmente uno nell’altro e scattare in
posizione.
Qualora i connettori non si inseri-
scano agevolmente l’uno nell’altro e non scattino
in posizione, ruotare un connettore e riprovare.
QUALORA I CONNETTORI NON VENGANO
COLLEGATI CORRETTAMENTE, LA CON-
SOLLE POTREBBE RISULTARNE DANNEG-
GIATA QUANDO SI ATTIVA L’ALIMENTA-
ZIONE.
Collegare il Cavo AV Montante (116) nel
Montante Sinistro (74) al Cavo AV da 30" (118).
Rimuovere il laccio filo del Cavo Montante (38).
9. Posizionare il gruppo consolle sui Montanti (74,
78). Prestare attenzione a non pizzicare i fili.
Montare il gruppo corrimano ai Montanti (74, 78)
con sei Bulloni da 5/16" x 1 1/4" (7) e sei
Rondelle a Stella da 5/16" (10) come indicato.
Si vedano fasi di montaggio 5 e 7. Serrare
accuratamente i Bulloni da 3/8" x 4 1/4" (6).
10. Con l’aiuto di un’altra persona reggere il gruppo
consolle vicino al gruppo corrimano. Collegare i
cinque cavi presenti sul gruppo consolle ai cin-
que cavi presenti sul gruppo corrimano.
Si veda
disegno nel riquadro nella fase 8. I connet-
tori dovrebbero inserirsi agevolmente uno
nell’altro e scattare in posizione. Qualora i
connettori non si inseriscano agevolmente l’uno
nell’altro e non scattino in posizione, ruotare un
connettore e riprovare.
QUALORA I CONNET-
TORI NON VENGANO COLLEGATI CORRET-
TAMENTE, LA CONSOLLE POTREBBE RI-
SULTARNE DANNEGGIATA QUANDO SI AT-
TIVA L’ALIMENTAZIONE.
78
74
118
116
Filo della
Consolle
Laccio
Filo
8
7
10
74
Gruppo
Corrimano
9
Gruppo
Corrimano
Montaggio
Consolle
10
38
Filo della
Consolle
Gruppo
Corrimano
38
78
7
7
7
10
10
10
Fili
Fili
