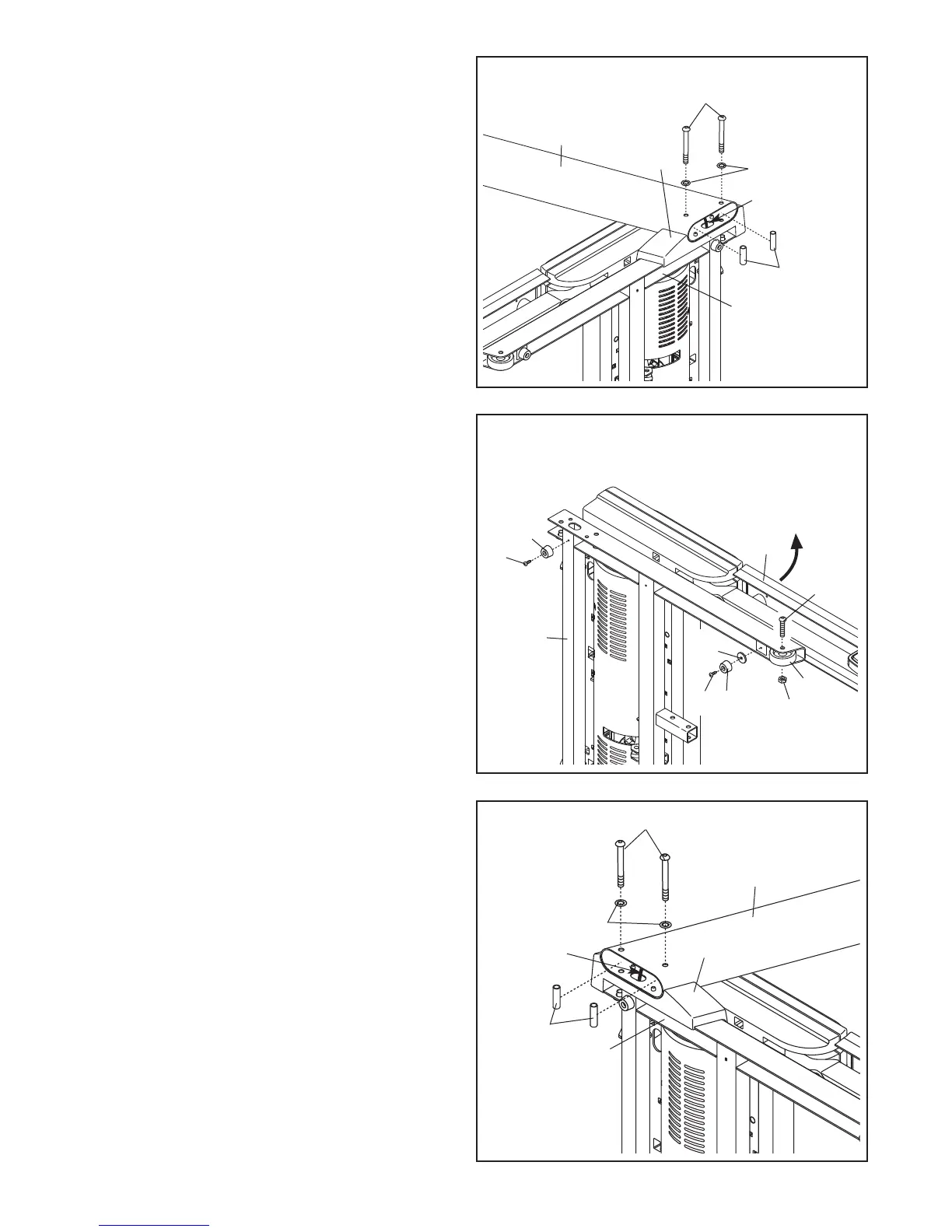

6. Con l’aiuto di una seconda persona, inclinare
con attenzione il tapis roulant sul suo lato de-
stro. Piegare parzialmente il Telaio (56) per ren-
dere il tapis roulant più stabile;
non piegare
completamente il tapis roulant
Montare un Gommino Base (81) alla Base (83)
nella posizione indicata con una Vite da #8 x 1"
(2) e un Spaziatore Gommino Base (13). Poi,
montare un altro Gommino Base (81) soltanto
con una Vite da #8 x 1" (2).
Montare una Ruota (84) con il Bullone da 3/8" x
2" (4) e il Dado da 3/8" (8) tolto durante la fase
di montaggio 1.
Non serrare eccessivamente
il Dado; la Ruota deve poter ruotare libera-
mente.
7. Inserire il Cavo AV (116) nel foro della Base
(83), all’interno del Distanziatore Montante
Sinistro (76) e su verso il Montante Sinistro (74).
Montare il Spaziatore Montante Sinistro (76)
sulla Base (83). Con l’aiuto di un’altra persona,
reggere un Spaziatore Bullone (80) nell’estre-
mità inferiore del Montante Sinistro (74). Inserire
un Bullone da 3/8" x 4 1/4" (6) con una Rondella
a Stella da 3/8" (9) nel Montante Sinistro e un
Spaziatore Bullone.
Ripetere questa opera-
zione con il secondo Spaziatore Bullone (80),
il Bullone da 3/8" x 4 1/4" (6) e la Rondella a
Stella da 3/8" (9).
Poi inserire il Montante
Sinistro nel Spaziatore Montante Sinistro.
Avvitare a mano i Bulloni da 3/8” x 4 1/4” (6);
non stringere troppo i Bulloni Telaio.
Facendo ricorso all’aiuto di un’altra persona, in-
clinare il tapis roulant in modo tale che la Base
(non mostrata) poggi sul pavimento.
5. Montare il Spaziatore Montante Destro (79)
sulla Base (83). Attenzione a non pizzicare il
Cavo Montante (38).
Con l’aiuto di un’altra per-
sona, reggere un Spaziatore Bullone (80)
nell’estremità inferiore del Montante Destro (78).
Inserire un Bullone da 3/8" x 4 1/4" (6) con una
Rondella a Stella da 3/8" (9) nel Montante
Destro e il Spaziatore Bullone.
Ripetere questa
operazione con il secondo Spaziatore
Bullone (80), il Bullone da 3/8" x 4 1/4" (6) e
la Rondella a Stella da 3/8" (9).
Inserire poi il
Montante Destro nel Spaziatore Montante
Destro.
Avvitare a mano i Bulloni da 3/8" x 4 1/4" (6);
at-
tendere prima di serrarli completamente.
76
74
6
83
116
7
6
83
84
56
8
81
2
4
79
78
6
5
38
9
9
83
80
80
2
81
13
