COMMENT ENLEVER LES PANNEAUX LATERAUX
E
T LES COUVERCLES DU VOLANT
L
es Panneaux Latéraux Gauche et Droit (15, 16) doi-
vent être enlevés avant de pouvoir régler le capteur
magnétique ou la courroie de traction. Pour enlever les
Panneaux Latéraux, enlever les Vis (48, 94, 95) indi-
q
uées. Notez les trous de chaque Vis afin de replacer
c
elles-ci dans leurs trous respectifs. Détachez et enle-
vez soigneusement les Panneaux Latéraux.
Puis, les
Couvercles Droit
et Gauche du
Volant (18, 19)
doivent être
enlevés.
Enlevez les Vis
indiquées (48,
69, 25) des
Couvercles du
Volant. Notez
les trous de
chaque Vis afin
de replacer celles-ci dans leurs trous respectifs plus
tard. Détachez et enlevez soigneusement les
Couvercles du Volant.
COMMENT AJUSTER LE CAPTEUR MAGNETIQUE
Si l’affichage de la console n’est pas correct, le cap-
t
eur magnétique devrait être ajusté. Pour régler le
capteur magnétique, consultez d’abord les instruc-
tions situées à gauche puis enlevez les panneaux
latéraux et les couvercles du volant.
E

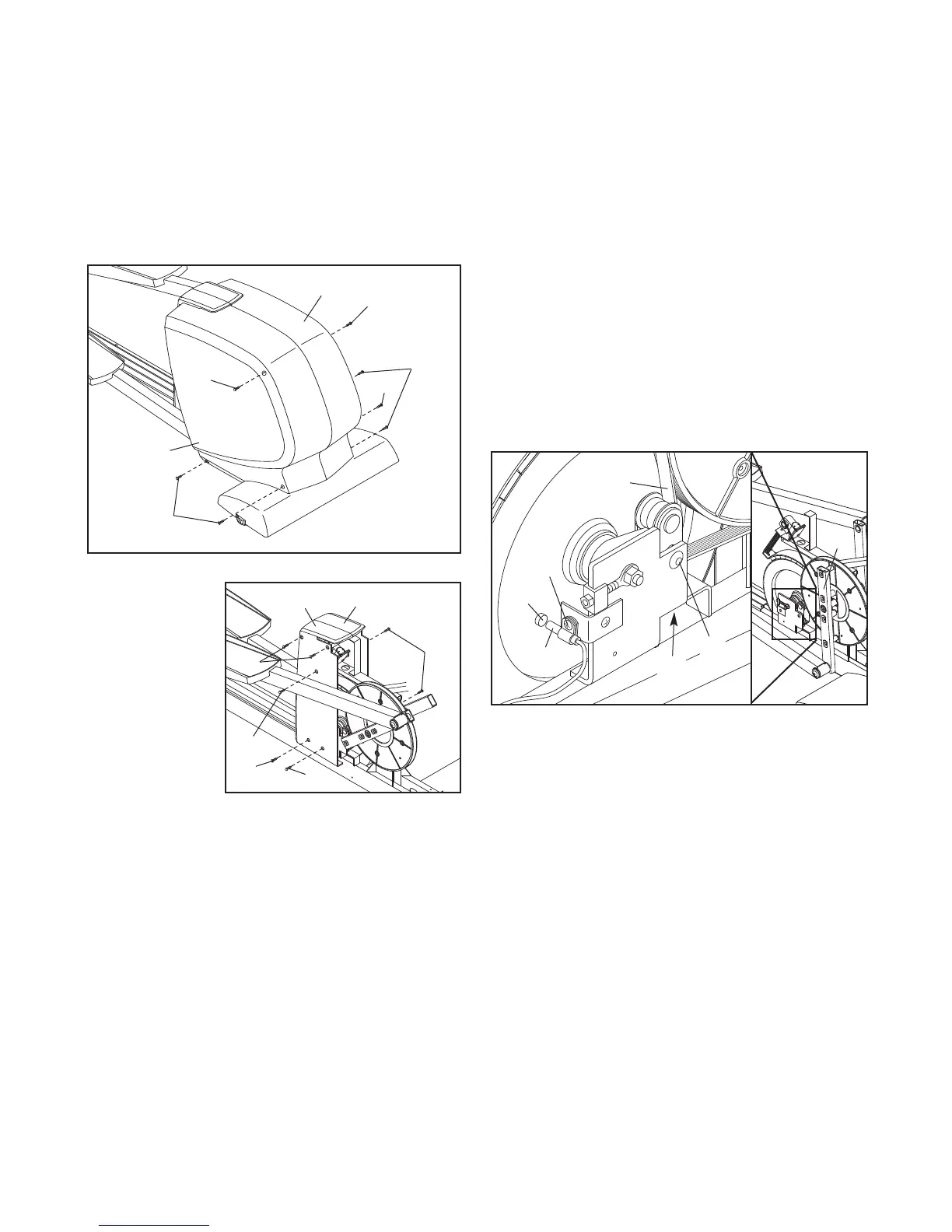

nsuite, référez-vous au dessin ci-dessous. Localisez
le Capteur Magnétique (55). Tournez le Bras de la
Manivelle Gauche (34) jusqu’à ce que l’Aimant (37)
soit aligné avec le Capteur Magnétique. Desserrez,
mais n’enlevez pas le Vis (94) indiqué. Glissez le
Capteur Magnétique légèrement plus près ou plus loin
de l’Aimant. Ensuite, resserrez le Vis. Tournez le Bras
de la Manivelle Gauche pour un moment. Répétez
jusqu’à ce que la console indique des feedback cor-
rects. Une fois que le capteur magnétique est correc-
tement réglé, replacez les panneaux latéraux et les
couvercles du volant.
COMMENT AJUSTER LA COURROIE DE TRAC-
TION
Si vous sentez que les pédales glissent quand vous
pédalez, même quand la résistance est réglée sur le
niveau le plus haut, la courroie de transmission doit être
ajustée.
Pour régler la courroie de traction, consultez
d’abord les instructions situées à gauche puis enlevez
les panneaux latéraux et les couvercles du volant.
Ensuite, référez-vous à l’illustration ci-dessus.
Desserrez le Boulon (75) indiqué. Tournez la Vis (74)
indiquée dans le sens des aiguilles d’une montre jus
-
qu’à ce que la Courroie de T
raction (39) soit tendue
correctement, puis resserrez le Boulon (75). Puis,
replacez les panneaux latéraux et les couvercles du
volant.
74
75
34
94
94
94
95
95
48
37
39
55
15
16
19
18
48
69
69
25
69
