6
3
5
V-vormige Gleuf
29
Vet
33
33
30
30
58
58
1
Buizen
Buizen

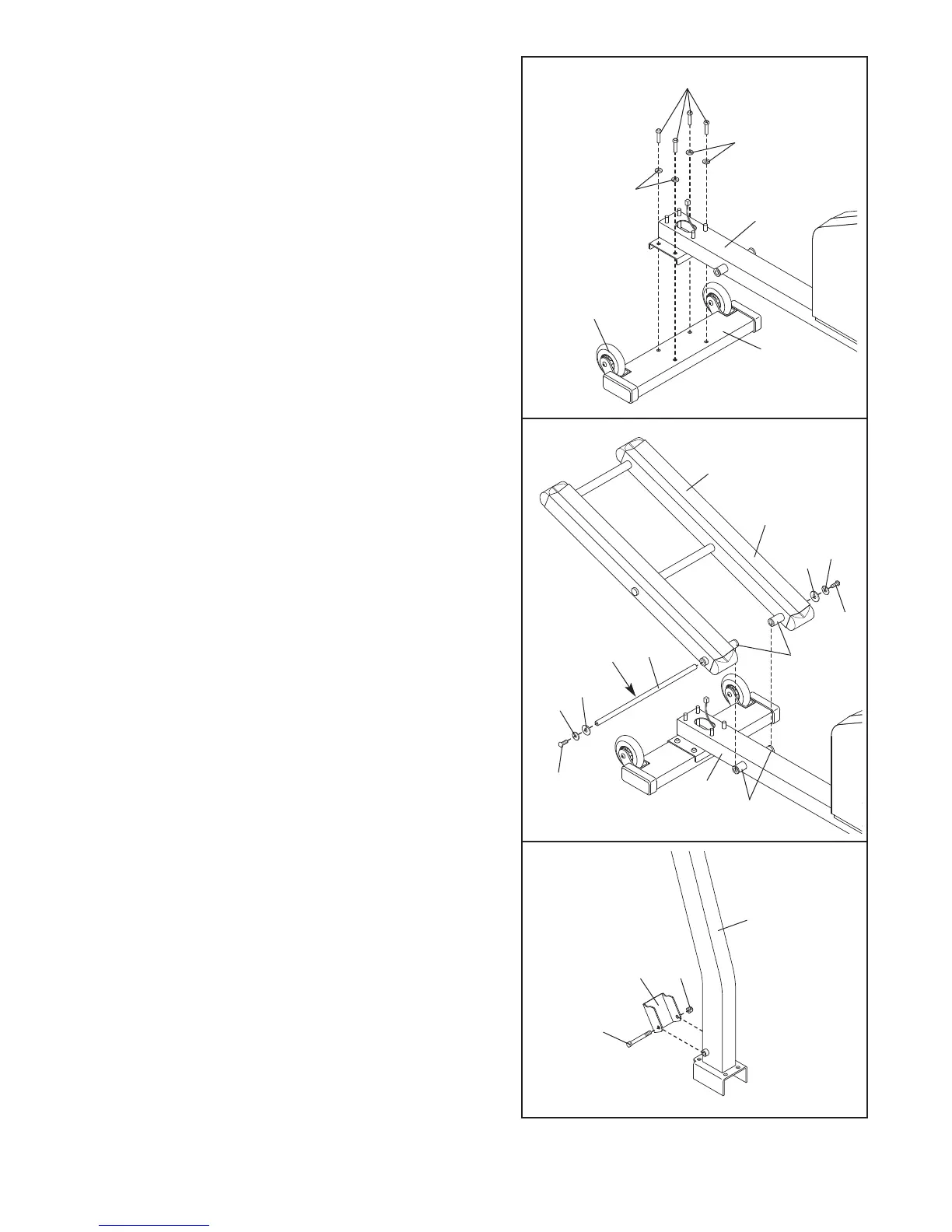

3. Schuif een M8 Veerring (58) en een M8 Tussenring
(33) op een M8 x 19mm Schroef met Ronde Kop (30).
Draai de Schroef met Ronde Kop in een van de uitein-
den As van de Hellingbaan (29). Smeer vervolgens
wat van het meegeleverde vet op de Hellingsas.
Leg de aangegeven buizen van de Hellingbaan (5) bij
de buizen van het Onderstel (1).
Zorg ervoor dat de
Hellingbaan zodanig gedraaid wordt dat de V-vor-
mige gleuven aan de bovenkant zitten. Steek de As
van de Hellingbaan (29) in de Hellingbaan en het
Onderstel. Opgelet: Een rubber hamer kan helpen om
de Hellingsas er in te kloppen.
Schuif een M8 Veerring (58) en een M8 Tussenring
(33) op een andere M8 x 19mm Schroef met Ronde
Kop (30). Draai de Schroef met Ronde Kop in het uit-
einde As van de Hellingbaan (29).
4. Maak de Houder van de Hellingbaan (24) aan de
onderkant van de Staander (2) met de M10 x 85mm
Bout (25) en een M10 Nylon Klemmoer (26) vast.
Draai de Nylon Klemmoer niet te vast, de Houder
voor de Helling moet vrij kunnen bewegen.
4
24
25
26
2
2. Maak de Voorste Stabilisator (90) met vier M10 x
43mm Schroeven met Ronde Kop (97) en vier M10
V
eerringen (22) aan het Onderstel (1) vast. Zorg
ervoor dat de Voorste Stabilisator zodanig
gedraaid wordt dat de Stabilisator W
ieltjes (45) de
grond niet raken.
97
90
45
22
22
1
2
