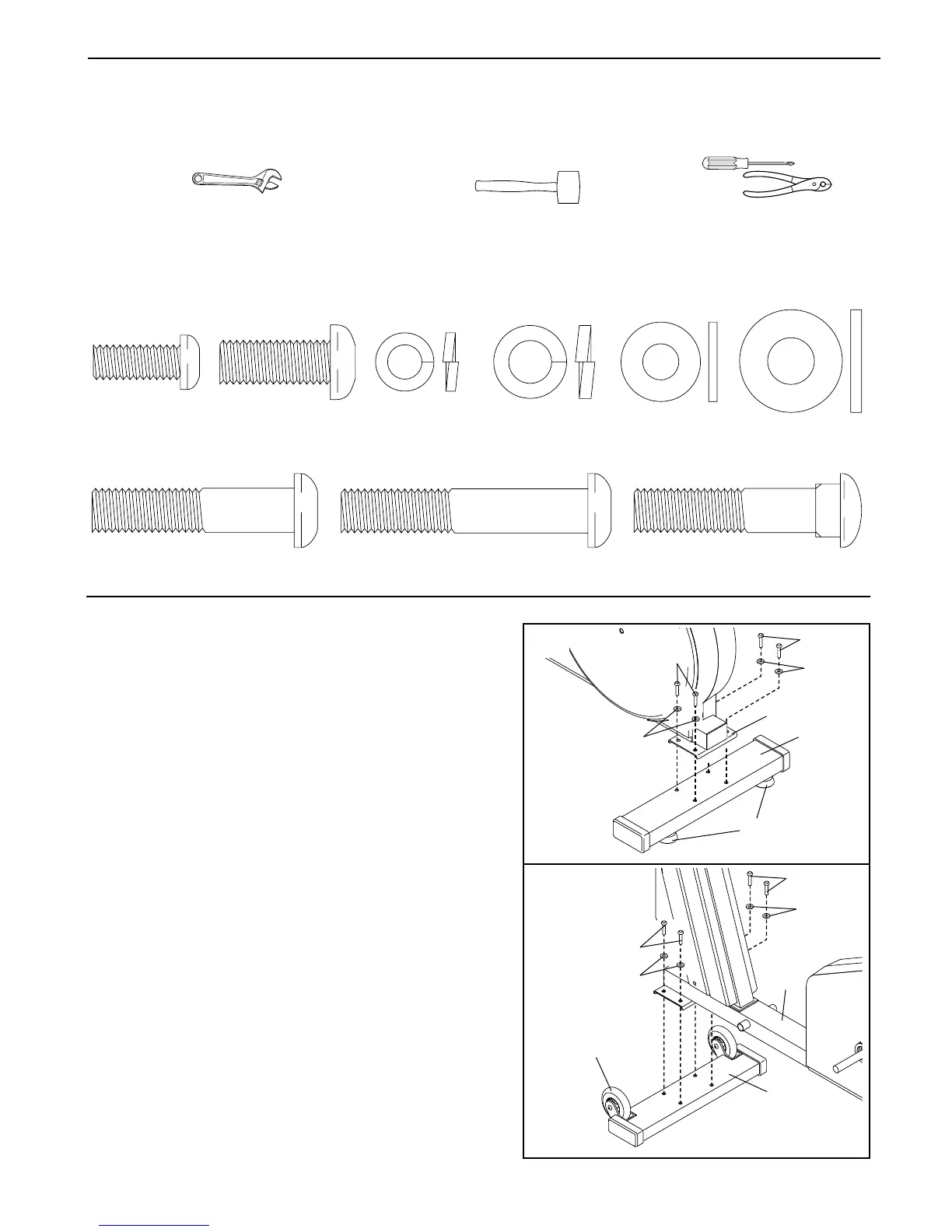

MONTAGGIO
Il montaggio richiede due persone. Mettere tutte le parti delle crosstrainer ellittico in una zona libera e rimuove-
re il materiale d’imballaggio. Non gettare il materiale d’imballaggio fino a quando il montaggio sarà completato.
Per aggiunta gl’inclusi chiave di allen, il montaggio richiede un cacciavite a stella , una chia-
ve regolabile , e un martello in gomma , ed un paio di pinze .
Questa tabella viene fornita per aiutare ad identificare le piccole parti usate per il montaggio. Il numero tra paren-
tesi sotto ciascuna parte fa riferimento al numero del diagramma della stessa, dalla LISTA DELLE PARTI a pagina
25. Il secondo numero è attribuito alla quantità della parte necessaria per il montaggio. Nota: Alcune parti
potrebbero essere già state montante per ragioni di trasporto. Se dovessero mancare alcuni pezzi per il
montaggio, dentro gli appositi sacchetti che li contengono.
2. Attaccare lo Stabilizzatore Anteriore (90) al Telaio (1)
con quattro Viti da M10 x 43mm (65) e quattro
Rondelle Spacate da M10 (22). Assicurarsi che il
Stabilizzatore Anteriore sia girato in modo tale che
le Ruote Stabilizzatore (45) non tocchino il pavi-
mento.
65
65
90
45
22
22
1
2
1. Identificare lo Stabilizzatore Posteriore (59), il quale
ha i Piedini Livellatori (14) avvitati in esso. Avvitare lo
Stabilizzatore Posteriore al Telaio (1) con quattro Viti
da M10 x 56mm (60) e quattro Rondelle Spacate da
M10 (22).
22
1
60
22
59
14
1
60
