11
64
27
36
104
1
1
9

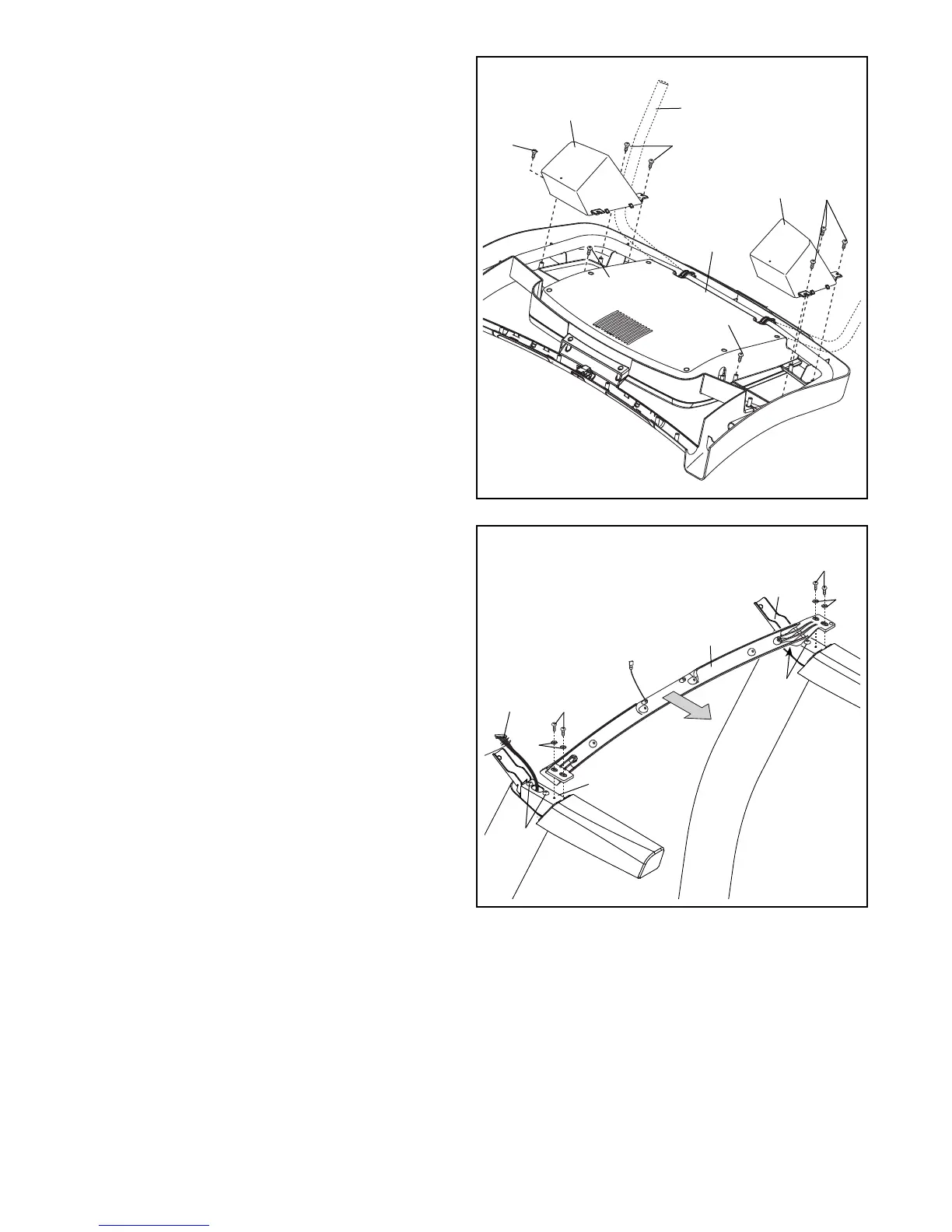

9. Identifique las Bandejas Izquierda y Derecha
(36, 27).
Conecte las Bandejas (36, 27) a la Base de la
Consola (64) con ocho Tornillos #8 x 1/2" (1).
Nota: Podría ser más fácil apretar parcial-
mente los dos Tornillos interiores y luego
deslizar las Bandejas hasta su sitio antes
de apretar completamente los otros seis
Tornillos.
Nota: Podría ser necesario rotar la Armadura
de la Consola (104) hacia arriba cuando
conecte las Bandejas (36, 27).
1
1
1
10. IMPORTANTE: Para evitar que se dañe la
Barra Cruzada para Pulso (93), no use herra-
mientas eléctricas y no apriete demasiado
los Tornillos #10 x 3/4" (9).
Oriente la Barra Cruzada para pulso (93) como
se muestra. Conecte la Barra Cruzada para
Pulso a las Barandas (86) empleando cua-
tro Tornillos #10 x 3/4" (9) y cuatro Arandelas
Estrella #10 (5). Apriete parcialmente los cua-
tro tornillos. Luego deslice la Barra Cruzada
alejándola lo más que pueda en la dirección
que muestra la flecha. Seguidamente, apriete
los Tornillos completamente.
Asegúrese de que el Cable del Montante
Vertical (81) no está pellizcado. Ajuste con
firmeza los cuatro Tornillos 5/16" x 2 3/4" (28).
10
9
9
5
5
28
28
86
93
86
81
