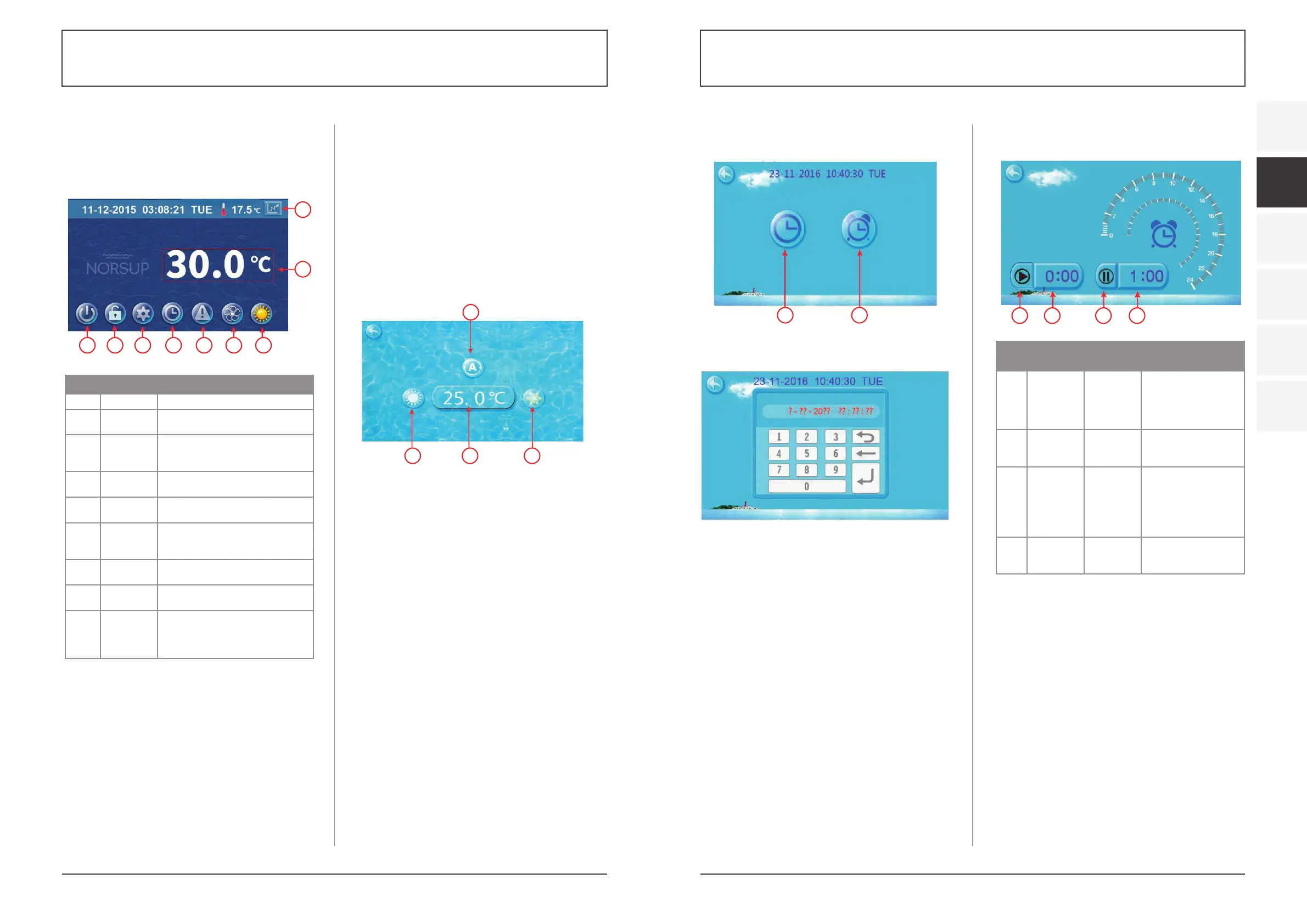

4. WERKING EN GEBRUIK
4.1 KLEURENSCHERM DRAAD CONTROLLER
INTERFACE INLEIDING
(1) Hoofdinterface
(2) Knop Beschrijving
4.2 KLEURENSCHERM DRAAD CONTROLLER
FUNCTIE INLEIDING
(1) Opstarten en afsluiten
Zoals aangetoond in figuur 1.1: Klik in de
uitschakel-status op 1 en de unit wordt gestart
Klik in de opstartstatus op 1 en de unit wordt
uitgeschakeld.
(2) Modusschakelaar en doeltemperatuurinstelling
(2.1) Modusschakelaar
Klik in de hoofdinterface op de modusknop of de
instelknop voor de inlaatwatertemperatuur, de
interface wordt als volgt weergegeven:
Klik op de koelmodusknop 1 , de automatische
modusknop 2 of de verwarmingsmodusknop 3,
waardoor u de overeenkomstige modus kunt
selecteren. Opmerking: wanneer de unit is ont-
worpen enkel voor automatische modus of
thermische modus, kan de modus niet worden
gewijzigd.
(2.2) Doeltemp. instellen
Klik op de temperatuur instelknop 4, u kan nu de
doeltemperatuur instellen.
(3) Klokinstelling
Klik in de hoofdinterface op de knop Instellingen
van de klok, de interface wordt als volgt weergegeven:
(3.1) De werking van de tijdinstelling
Klik op de knop Tijdinstellingen 1, de interface
wordt als volgt weergegeven:
Klik op de waarde om de tijd in te stellen, klik op de
knop Bevestigen om de instellingen op te slaan.
Bijvoorbeeld: insteltijd: 30-11-2016 16:00:00, voer
30 11 16 16 00 00 in, de tijd wijzigt en klik op de knop
Bevestigen. Opmerking: indien het invoerformaat
niet correct is, wordt de verkeerde tijd opgeslagen
door op de knop Bevestigen te klikken.
(3.2) De werking van de tijdsinstellingen
Klik op de timing set-knop 2 om de timing set-
interface te openen.
NR. NAAM DE KNOP FUNCTIE
1 AAN/UIT Druk op de aan/uit knop van de unit
2 Parameter Klik op deze knop om de status van
de unit en parameter te bekijken
3 KLOK Druk op instelknop van de klok, de
aan of uit. Wanneer de timer start,
wordt de knop groen.
4 Foutmelding Klik om de storingsgeschiedenis te
bekijken
5 Stille
instelling
Klik om de stille functie in of uit te
schakelen en de timing in te stellen.
6 MODUS Klik om de modusinstelling en de
doeltemp in te stellen. Interface
instellen
7 Temp. curve Klik om de temperatuur en
vermogenscurve te bekijken.
8 Water Invoer
Temp.
Klik om de modusinstelling en de
doeltemp in te stellen. Interface instellen
9 SLOT Klik om het scherm te vergrendelen.
Voer „22“ in om het scherm te
ontgrendelen door op de
„vergrendelknop“ te drukken
NR. NAAM KLEUR
KNOP
FUNCTIONKNOP
1 Tijdstabel - Start:
groen
- Einde:
grijs
Klik op deze knop om
de startinstellings-
functie van de tijd te
starten of te
beëindigen
2 Tijd bij
instelling
Klik om de starttijd
van de tijd in te
stellen
3 Eindknop
tijd
- Open:
rood
- Einde:
grijs
Klik op deze knop
om de functie
voor het instellen
van het einde van
de timing te starten
of te beëindigen
4 Tijd uit
instelling
Klik om de eindtijd
van de tijd in te
stellen
1
2
3 4
1 9 2 3 4 5 6
8
7
1 2
1 2 3 4
