Carte principale des instructions d‘interface d‘entrée et de sortie ci-dessous
Numéro Enseigne Signification
01 OUT1 Compresseur (sortie 220-230VAC)
02 OUT2 Pompe à eau (sortie 220-230VAC)
03 OUT3 Vanne 4 voies (sortie 220-230VAC)
04 OUT4 Vitesse forte du ventilateur (sortie 220-230VAC)
05 OUT5 Vitesse faible du ventilateur (sortie 220-230VAC)
06 AC-L Câble sous tension (entrée 220-230VAC)
07 AC-N Fil neutre (entrée 220-230VAC)
08 AI/DI01 Entrée de l‘interrupteur d‘urgence
09 AI/DI02 Entrée du commutateur de débit d‘eau
10 AI/DI03 Entrée basse pression du système
11 AI/DI04 Entrée haute pression du système
12 AI/DI05 Entrée de la température d‘aspiration du système
13 AI/DI06 Entrée de température de l‘eau à l‘entrée
14 AI/DI07 Température de sortie de l‘eau (entrée)
15 AI/DI08 Température de la bobine du ventilateur du système entrée
16 AI/DI09 Entrée température ambiante
17 AI/DI10 Entrée de l‘interrupteur de mode
18 AI/DI11 Interrupteur machine maître-esclave / Entrée température antigel
19 AI12(50K) Entrée de température d’échappement du système
20 0_5V_IN Détection du courant du compresseur/capteur de pression (entrée)
21 PWM_IN Commutateur de machine maître-esclave / signal de Retour de EC ventilateur (entrée)
22 PWM_OUT Commande du ventilateur CA (sortie)
23 0_10V_OUT Commande de ventilateur EC (sortie)
24 +5V +5V (sortie)
25 +12V +12V (sortie)
26 GND
27 485_B1
Communications par carte de conversion de fréquence
28 485_A1
29 12V
30 GND
31 485_B2
Communication du contrôleur de ligne couleur
32 485_A2
33 12V
34 CN9 Soupape de détente électronique
35 GND
36 485_B3
Le port pour système de contrôle centralisé
37 485_A3
38 12V

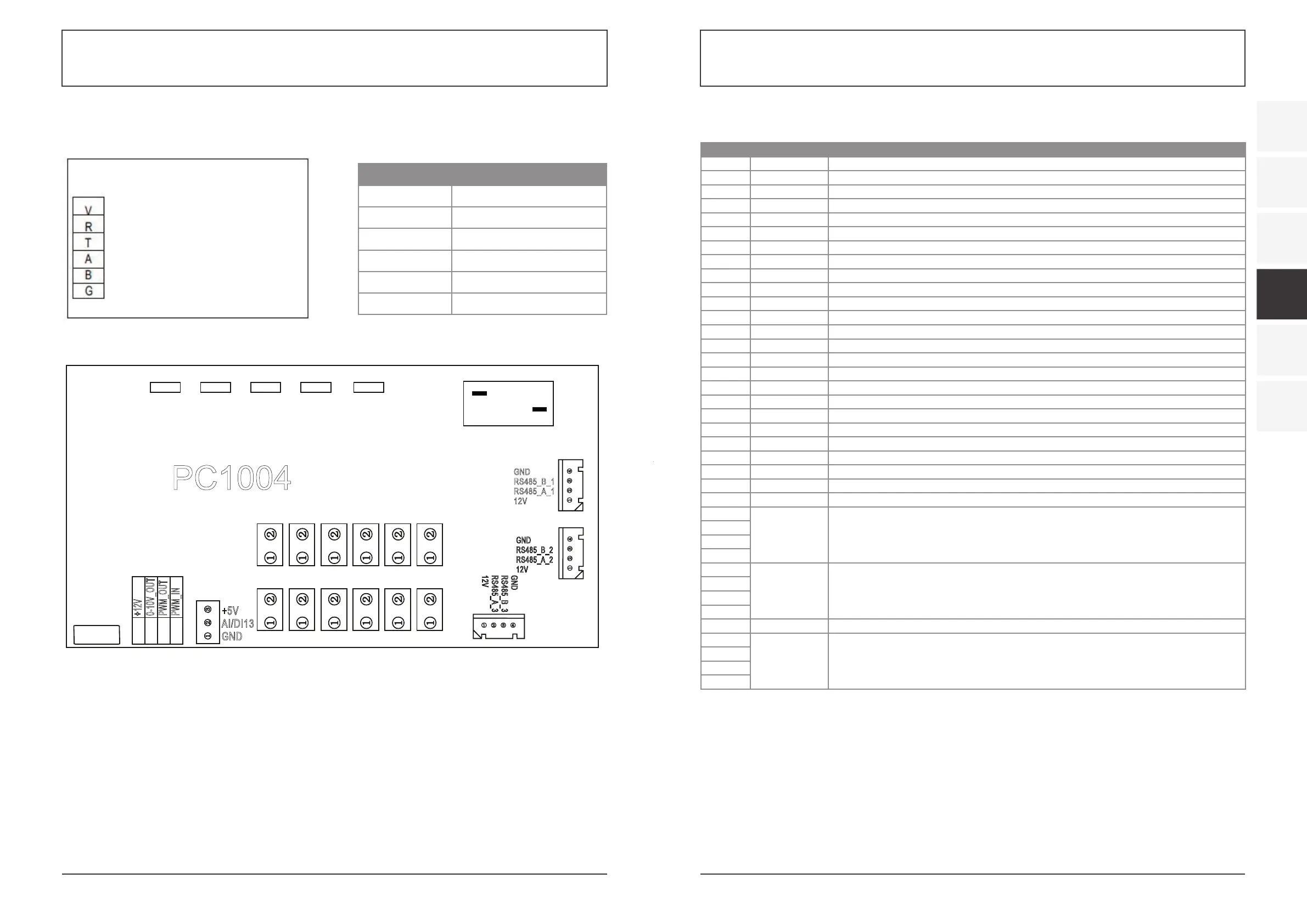

4.4 DESSIN D’INTERFACE
(1) Schéma et définition de l‘interface de commande des câbles Enseigne
Sign Meaning
V 12V (alimentationr +)
R Inutile
T Inutile
A 485A
B 485B
G GND (alimentation-)
