SWIMMBAD-WÄRMEPUMPEN ART PXSWIMMBAD-WÄRMEPUMPEN ART PX
80
81
Änderungen, die dem technischen Fortschritt dienen, sowie Irrtümer vorbehalten! ORIGINALBETRIEBSANLEITUNG NORSUPWWW.NORSUP.EU Änderungen, die dem technischen Fortschritt dienen, sowie Irrtümer vorbehalten!
3. INSTALLATION UND ANSCHLUSS

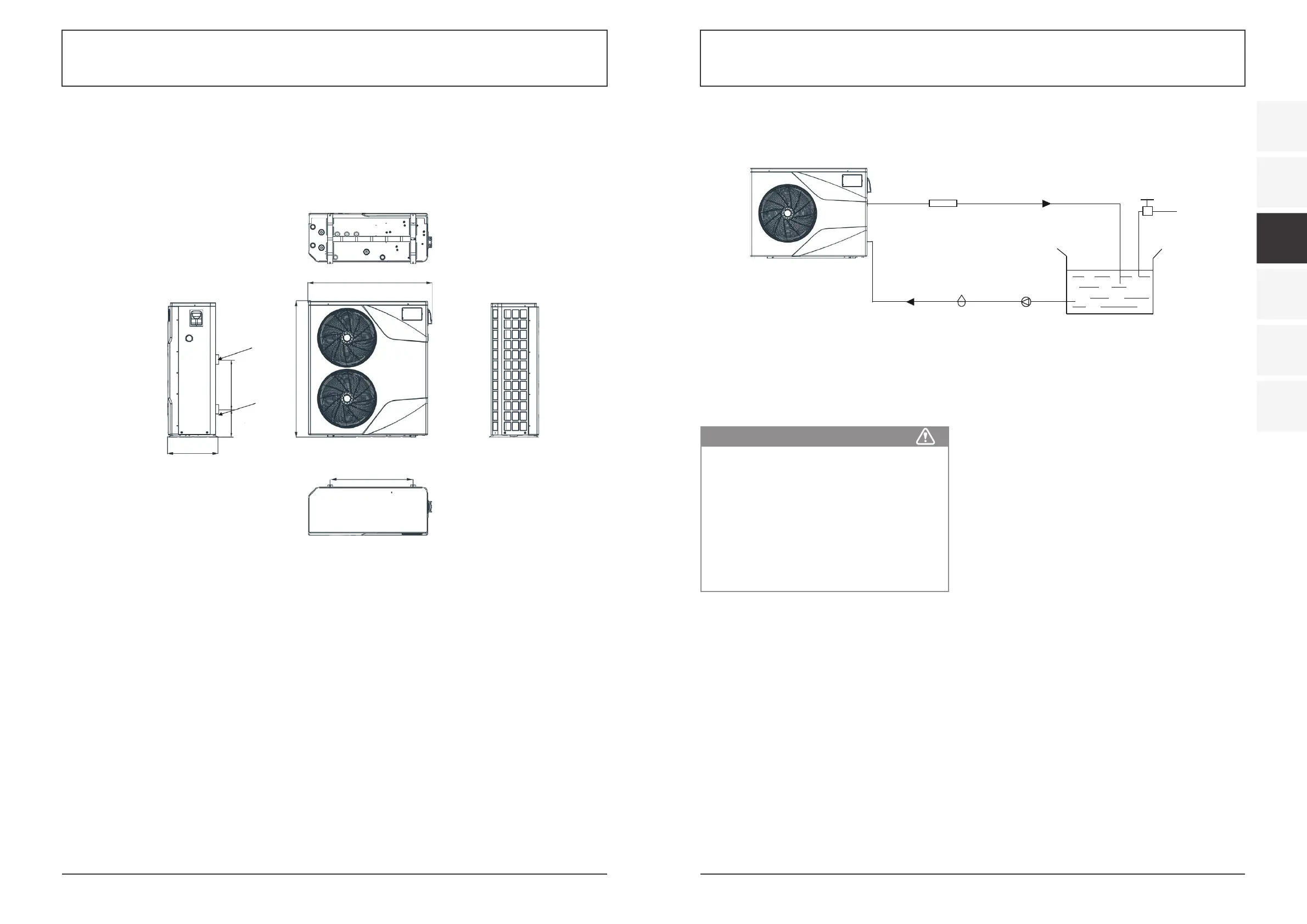

3.1 INSTALLATIONSDARSTELLUNG
Installationsbestandteile
Das Werk liefert nur die Haupteinheit und die
Wassereinheit; die anderen Elemente in der
Abbildung sind notwendige Ersatzteile für das
Wassersystem, die vom Benutzer oder vom
Installateur zur Verfügung gestellt werden.
Die schematische Darstellung dient nur als Referenz.
Bitte überprüfen Sie bei der Sanitärinstallation das
Etikett des Wasserein- und -auslasses auf der
Wärmepumpe.
Die Steuerung wird an die Wand montiert.
ACHTUNG:
Bitte führen Sie diese Schritte aus, wenn Sie das
Gerät zum ersten Mal benutzen.
1. Öffnen Sie das Ventil und füllen Sie das Wasser ein.
2. Stellen Sie sicher, dass die Pumpe und die
Wasserzuleitungsrohr mit Wasser gefüllt sind.
3. Schließen Sie das Ventil und starten Sie das
Gerät.
Achtung
Es ist notwendig, dass das Wasser-zuleitungsrohr
höher als die Beckenoberfläche ist.
10
3. Installation und Anschluss
3.1 Installationsdarstellung
Versorgung
Installationsartikel
Die Fabrik liefert nur die Haupteinheit und die Wassereinheit< die anderen Artikel in der Illustration
sind notwendige Ersatzteile für das Wassersystem, die von Nutzern oder dem Installateur
bereitgestellt werden.
Achtung:
Bitte befolgen Sie diese Schritte, wenn Sie das Gerät erstmals
verwenden 1. Öffnen Sie das Ventil und lassen Sie Wasser
laufen.
2. Stellen Sie sicher, dass die Pumpe und das Wassereinlassrohr mit Wasser
gefüllt sind. 3. Schließen Sie das Gerät und starten Sie die Einheit.
ACHTUNG: Es ist erforderlich, dass das Wassereinlassrohr höher ist als die der Beckenwasserstand.
Die schematische Abbildung dient nur als Referenz. Bitte überprüfen Sie das Etikett für
Wassereinlass/-ablauf auf der Heizpumpe bei der Installation der Rohre.
Die schematische Abbildung dient nur als Referenz. Bitte überprüfen Sie das Etikett für
Wassereinlass/-ablauf auf der Heizpumpe bei der Installation der Rohre.
Das Steuerungsgerät wird an der Wand montiert
Chlorinatorzelle
Wasserablauf
Ventil
Wass er
Wassereinlass
Sandfilter
Wasserpumpe
Schwimmbad
(oder andere Filterart)
9
2. SPEZIFIKATION
2.2 Abmessungen für Schwimmbecken-Wärmepumpe-Einheit
EINHEIT: P26X/32/P26TX/32/P35X/32

P35TX/32
Einheit ͹
mm
Wasserablauf
Ő 50
Wassereinlass
Ő 50
1161
775
470
97
550
1274
