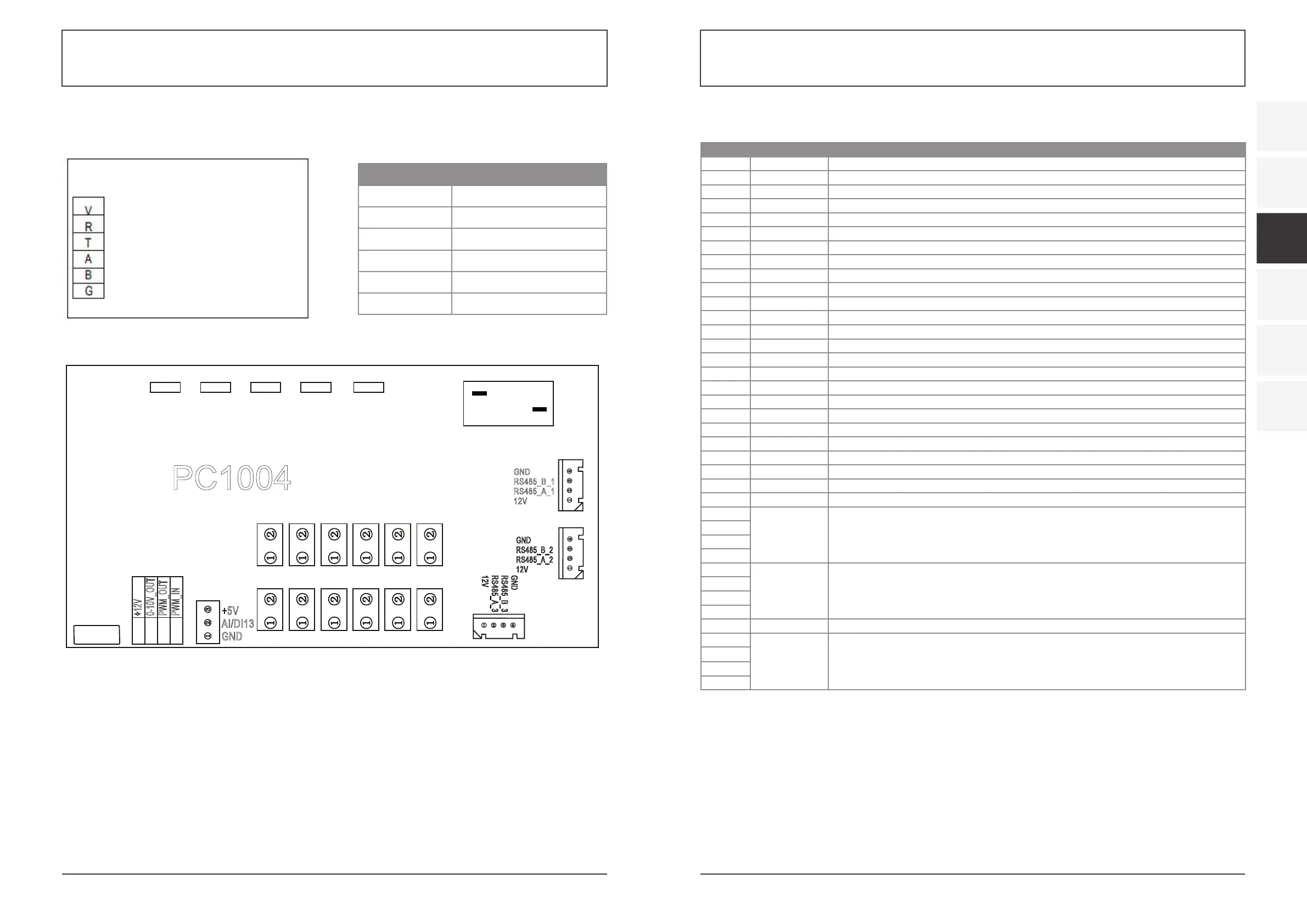

4.4 SCHNITTSTELLENZEICHNUNG
(1) Verkabelungsschnittstellendiagramm und Definition
Zeichen Bedeutung
V 12V (strom +)
R Keine Verwendung
T Keine Verwendung
A 485A
B 485B
G GND (strom-)
(2) Verkabelungsschnittstellendiagramm und Definition
Main board of the input and output interface instructions below
Nummer Zeichen Bedeutung
01 OUT1 Kompressor (Ausgang 220-230 V AC)
02 OUT2 Wasserpumpe (Ausgang 220-230 V AC)
03 OUT3 4-Weg-Ventil (Ausgang 220-230 V AC)
04 OUT4 Hohe Geschwindigkeit des Lüfters (Ausgang 220-230 V AC)
05 OUT5 Niedrige Geschwindigkeit des Lüfters (Ausgang 220-230 V AC)
06 AC-L Stromführendes Kabel (Eingang 220-230 V AC)
07 AC-N Neutrales Kabel (Eingang 220-230 V AC)
08 AI/DI01 Notschalter Eingang
09 AI/DI02 Wasserflussschalter Eingang
10 AI/DI03 System Niederdruck Eingang
11 AI/DI04 System Hochdruck Eingang
12 AI/DI05 System Saugtemperatur Eingang
13 AI/DI06 Wasser Eingangstemperatur Eingang
14 AI/DI07 Wasser Ausgangstemperatur (Eingang)
15 AI/DI08 System Lüfterspulentemperatur Eingang
16 AI/DI09 Umgebungstemperatur Eingang
17 AI/DI10 Modusschalter Eingang
18 AI/DI11 Haupt-/Slave-Schalter / Eingang Frostschutztemperatur
19 AI12(50K) System Ablufttemperatur Eingang
20 0_5V_IN Kompressor Stromfeststellung/Drucksensor (Eingang)
21 PWM_IN Haupt-/Slave-Schalter / Feedbacksignal von EEC Lüfter (Eingang)
22 PWM_OUT AC Lüftersteuerung (Ausgang)
23 0_10V_OUT EC Lüftersteuerung (Ausgang)
24 +5V +5V (Ausgang)
25 +12V +12V (Ausgang)
26 GND
27 485_B1
Frequenzumwandlungsboard-Kommunikationen
28 485_A1
29 12V
30 GND
31 485_B2
Farbliniensteuerung-Kommunikation
32 485_A2
33 12V
34 CN9 Elektronisches Expansionsventil
35 GND
36 485_B3
Der Port für das zentrale Steuersystem
37 485_A3
38 12V
