VÄRMEPUMP FÖR SIMBASSÄNG TYP PXVÄRMEPUMP FÖR SIMBASSÄNG TYP PX
182
183
Förändringar som tjänar såväl den tekniska utvecklingen som undantagna fel! ANVÄNDARMANUAL NORSUPWWW.NORSUP.EU Förändringar som tjänar såväl den tekniska utvecklingen som undantagna fel!
3. INSTALLATION OCH ANSLUTNING

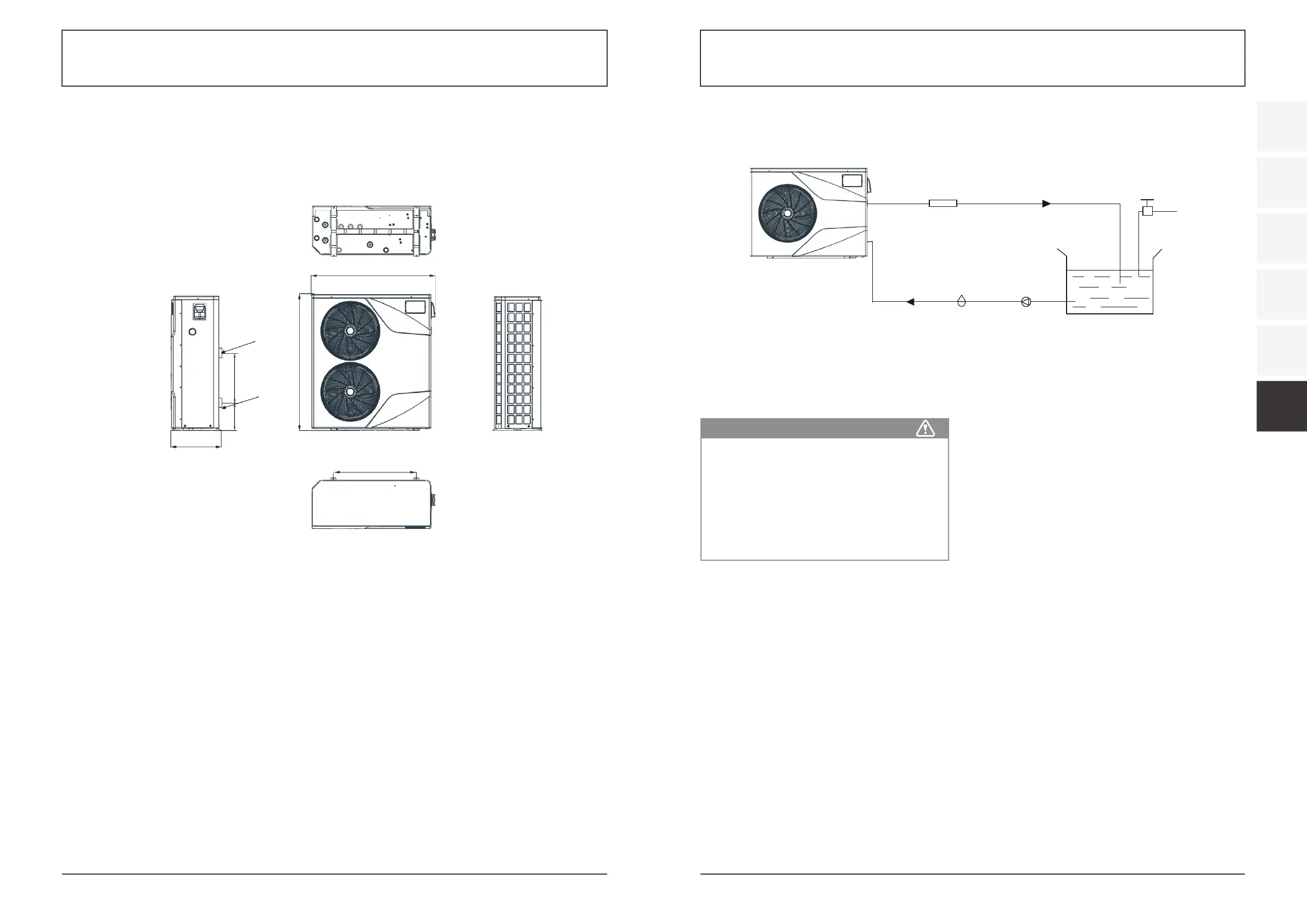

3.1 INSTALLATIONSILLUSTRATION
Installations detaljer
Fabriken tillhandahåller endast huvudenheten och
vattenenheten; de andra artiklarna i illustrationen är
nödvändiga reservdelar för vattensystemet, som
levereras av användare eller installatören.
Det schematiska schemat är endast avsett för
referens. Kontrollera vatteninlopp / utloppsetiketten
på värmepumpen vid installation av VVS.
Kontroller är monterad på väggen.
VAR UPPMÄRKSAM:
Vänligen följ dessa stegen vid första användning.
1. Öppna ventilen och fyll på vatten.
2. Se till att pumpen och inloppsröret har
fyllts med vatten.
3. Stäng ventilen och starta enheten.
Var uppmärksam
Det är nödvändigt att vatteninledningen är
placerad högre än ytan på poolen.
9
3.INSTALLATION OCH ANSLUTNING
3.1 Installation, illustration
Tillförsel
Installationsartiklar:
Fabriken tillhandahåller endast huvudenheten och vattenenheten. De andra artiklarna i figuren är
nödvändiga reservdelar för vattensystemet, vilka tillhandahålls av användaren eller installatören.
Observera!:
Följ dessa steg när du använder enheten för första gången. 1.
Öppna ventilen och fyll på med vatten.
2. Se till att pumpen och inloppsröret för vatten har fyllts på med vatten. 3. Stäng
ventilen och starta enheten.
OBS! Vattnets inloppsrör måste ligga högre än poolens yta.
Det schematiska diagrammet är endast till för referens. Kontrollera vatteninlopps-
/utloppsmärkningen på värmepumpen medan rördragningen utförs.
Det schematiska diagrammet är endast till för referens. Kontrollera vatteninlopps-
/utloppsmärkningen på värmepumpen medan rördragningen utförs.
Styrenheten monteras på väggen
Kloreringscell Vattenutlopp
Ventil
Vatten
Vatteninlopp
Sandfilter
Vattenpump
Pool
(eller annan typ av
filter)
�
2.SPECIFIKATION
2.2 Mått på poolens värmepumpsenhet
ENHET: P26X/32/P26TX/32/P35X/32  P35TX/32
enhet͹mm
Vattenutlopp
Ő 50
Vatteninlopp
Ő 50
1161
775
470
97
550
1274
