21
NoticeCe diagramme du plan de la tuyauterie ne sert qu’à titre de référence.)

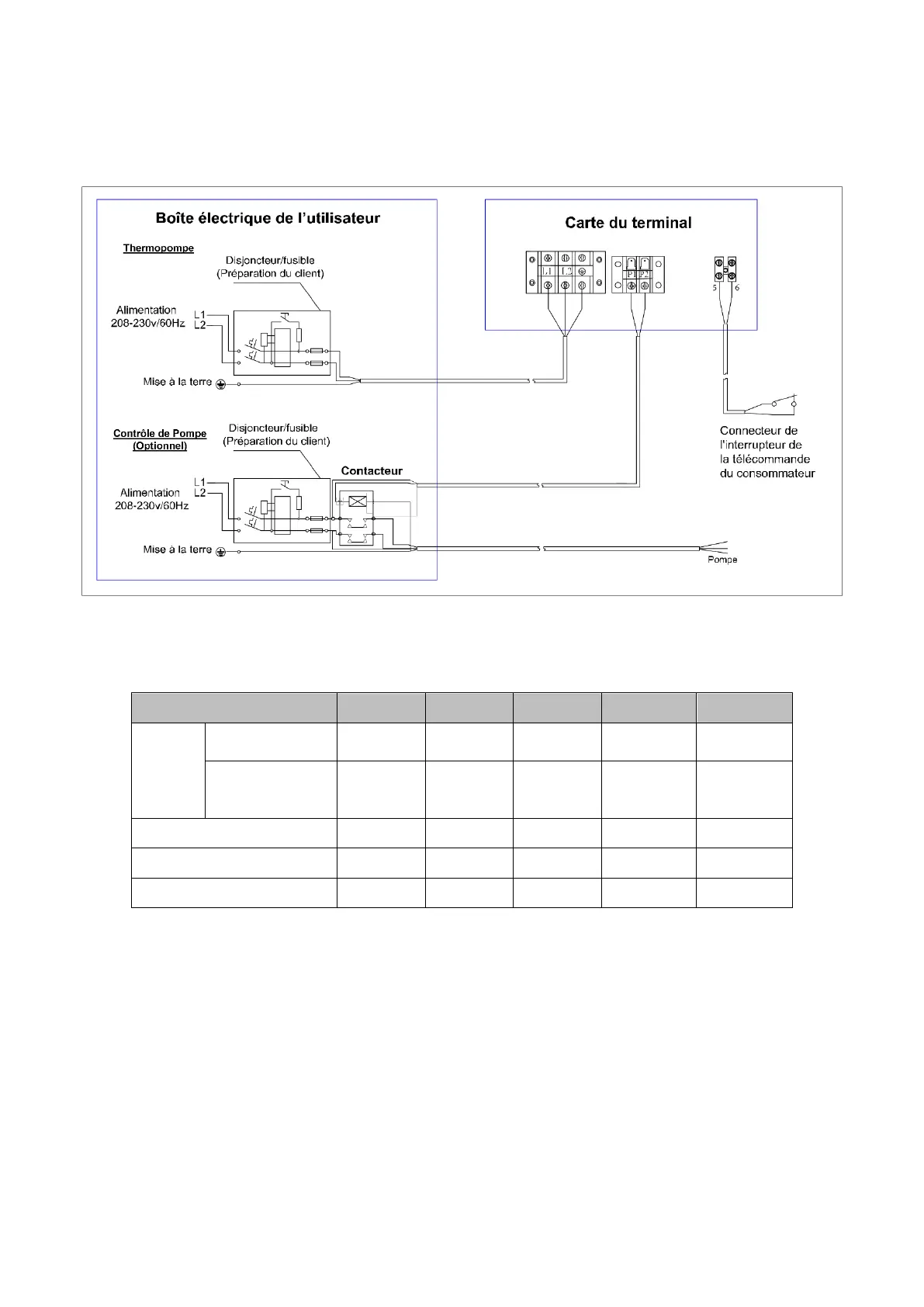

2. Electric Wiring Diagram
NoteLa thermopompe doit être mise à terre et le raccordement doit être filaire.
Options pour protéger les appareils et spécifications pour les câbles.
Les données ci-dessus peuvent changer sans préavis.
Note: The above data is adapted to power cord 10 m. If power cord is 10 m, wire
diameter must be increased. The signal cable can be extended to 50 m at most.
1. Installation et exigences
La thermopompe de la piscine doit être installée par un professionnel. Lutilisateur ne possède pas les
qualifications requises pour l’installation de la thermopompe. La pompe pourrait être endommagée ou
l’utilisateur pourrait mettre en péril sa sécurité. Le professionnel désigné ci-dessus varie en fonction des
normes du Pays, l’État ou la Province et peut inclure des Frigoristes ou électriciens.
MODEL
PSNF50VS
PSNF65VS
PSNF90VS
PSNF110VS
PSNF140VS
Breaker
Rated Current
A
20
30
30
40
50
Rated Residual
Action Current
mA
30
30
30
30
30
4Fuse A
20
30
30
30
50
Power Cord (AWG)
2×12
2×10
2×10
2×10
2×8
Signal cable (AWG)
2×20
2×20
2×20
2×20
2×20
