NorthFlo PSNF65VS - Instruction Dinstallation

20
Les données ci-dessus peuvent varier légèrement..
Note:

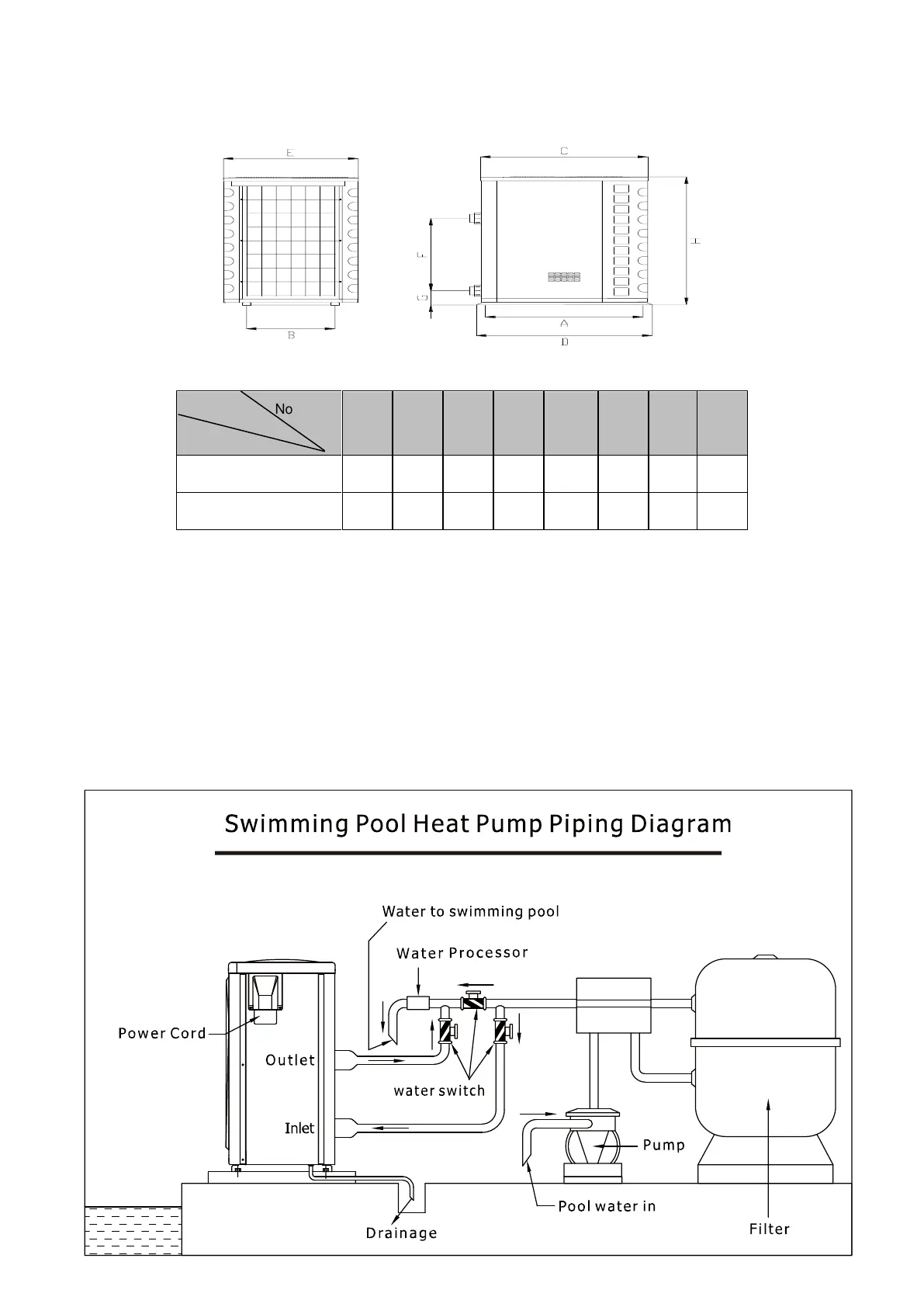

L’image ci-dessus représente le diagramme des spécifications de la thermopompe en vue
de l’installation par le technicien et se veut uniquement un plan de référence. Dans le but
d’améliorer le produit, il peut faire l’objet d’ajustement périodique sans préavis.
V. Instruction d’installation
1. Diagramme pour le raccordement de la tuyauterie
A
B
C
D
E
F
G
H
PSNF110VS
36.3
17.6
35.6
37.2
27.8
20.9
3.3
38.5
PSNF140VS
38.5
17.8
37.7
39.4
27.2
25.6
3.6
37.0
Nom
Size(in)
Modèle
